流线型塑料外壳结构三维设计方案

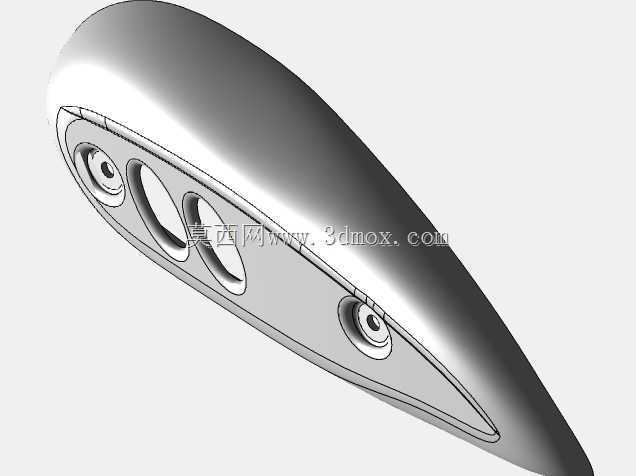

　　该塑料外壳结构主要面向小型手持类设备、便携检测仪器或小型厨用电器的外露防护需求，在日常商用与民用场景中，这类壳体既承担内部核心元器件的防护作用，隔绝使用过程中可能接触的水渍、粉尘与外力磕碰，也直接决定设备握持时的贴合度与外观辨识度。从结构设计逻辑来看，整体采用一体化流线型曲面造型，曲面过渡全程遵循G2连续准则，没有突兀的棱角转折，既能够降低注塑生产过程中的应力集中风险，减少成型后壳体翘曲变形的概率，也能在用户手持接触时贴合手掌自然弧度，长时间握持不会产生硌手的不适感。壳体上预留的两组圆形安装位，分别对应功能组件的外露窗口与内部紧固件的装配孔位，孔位边缘做了0.3mm的倒角处理，既可以避免装配时刮伤配套元器件的表面涂层，

　　也能在注塑脱模时减少披锋产生，降低后续人工修边的工序成本。从安装边界来看，壳体整体壁厚控制在2.2mm，属于热塑性塑料注塑成型的常规壁厚区间，壁厚均匀度偏差控制在0.2mm以内，避免成型过程中因壁厚差过大导致的缩痕、气泡等外观缺陷；壳体边缘设计有0.8mm宽的止口结构，与配套底壳装配时可实现0.1mm以内的配合间隙，既能够保证拼接后的外观齐平度，也能提升整体装配后的密封防护性能。在实际选型适配过程中，这类壳体可适配ABS、PC+ABS等常用工程塑料，曲面造型预留了足够的内部空间，可容纳常规尺寸的控制电路板、小型功能模组与供电组件，安装孔位的位置排布经过重心校核，装配完成后整机重心落在手持区域的中心位置，

　　不会出现头重脚轻的握持失衡问题。壳体表面预留的晒纹工艺余量，可根据实际应用场景选择不同粗糙度的表面处理，既可以做高光面适配消费类电子的外观需求，也可以做细晒纹面提升手持时的摩擦力，减少滑脱风险。结构设计时还在壳体内部对应安装孔位的位置设计了加强筋结构，筋位厚度控制在壁厚的0.6倍，既能够提升孔位位置的结构强度，避免多次拆装紧固件后出现柱位断裂的问题，也不会因为筋位过厚导致外观面出现缩痕。
