汽车轮胎压力监测VAG控制器结构

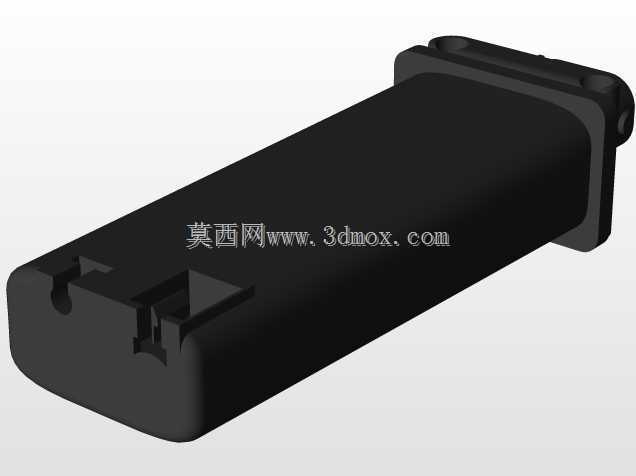

　　车载胎压监测系统的VAG控制器，是RDKS胎压监测架构里的核心信号处理单元，主要适配大众集团旗下车型的轮胎压力数据采集、运算与预警输出需求，日常安装在车辆轮拱内侧或者底盘指定的防护安装位，需要兼顾行车过程中的防泼溅、抗振动、耐温差等车载工况要求。从结构设计来看，这个控制器采用一体化封闭壳体设计，整体为长条形圆角矩形构型，壳体边缘做了加厚止口结构，上下壳体扣合后可以形成稳定的密封腔体，保护内部的PCB电路板、信号处理芯片与无线接收模块不受外界泥水、灰尘侵蚀。壳体一端设置了带定位凸台的安装法兰结构，法兰上预留的安装孔位完全匹配车型原有安装点的位置公差，安装时不需要额外打孔改位，直接卡入对应安装座后用紧固件锁紧即可，

　　能保证车辆长期行驶振动下不会出现松脱移位。壳体侧面预留了线束接插件的对位卡槽，接插件装配后可以和壳体形成齐平的配合面，避免线束拉扯时出现接口松脱，同时卡槽的导向结构能让装配工人在盲装状态下也能快速对准接口，提升整车装配线的作业效率。建模过程完全参照实物零件的测绘尺寸完成，所有安装边界、配合止口、卡扣结构的尺寸公差都按照车载零部件的通用设计标准设定，壳体壁厚均匀控制在2mm左右，既满足注塑成型的工艺要求，避免出现缩痕、填充不足等成型缺陷，也能在重量控制和结构强度之间找到平衡点，不会因为壁厚过大增加不必要的零件重量，也不会因为壁厚不足导致壳体受外力挤压出现变形破裂。壳体表面做了细微的磨砂纹理处理，既可以提升零件的外观质感，

　　也能减少日常使用中表面划痕的产生，同时这种纹理不会积存泥水灰尘，日常车辆清洗时可以很方便地冲掉表面附着的污物。在实际装车应用中，这个控制器负责接收四个轮胎内置压力传感器发射的无线信号，实时换算轮胎的实际压力与温度数据，当数据超出设定阈值时就会向车身CAN总线发送预警信号，触发仪表盘的胎压报警提示，帮助驾驶员及时发现轮胎气压异常问题，避免爆胎、轮胎异常磨损等行车安全隐患。建模时还原了壳体上所有的定位卡扣、加强筋结构，内部的PCB安装柱位置也和实物完全一致，不管是做零部件的替换改型设计，还是做整车电子电气架构的装配仿真，都可以直接调用这个模型进行装配校验，不需要再重复测绘结构，能大幅缩短相关部件的开发验证周期。
