全地形车钢管式车架底盘结构设计

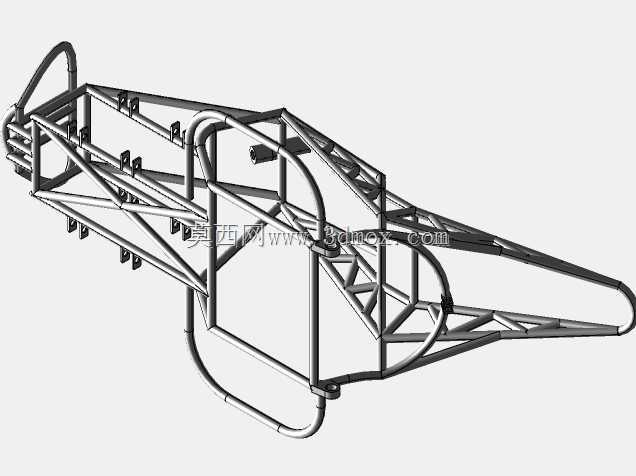

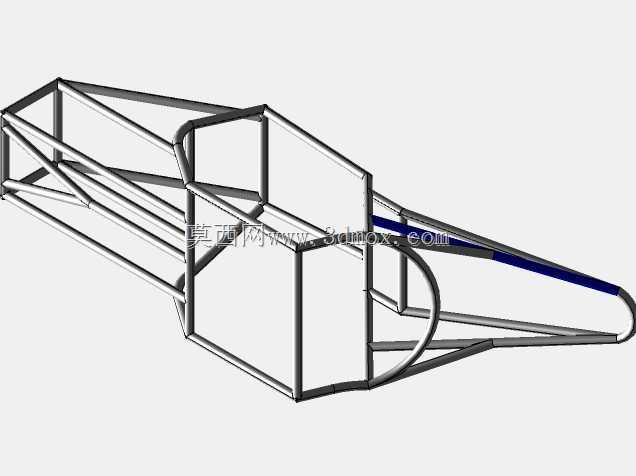

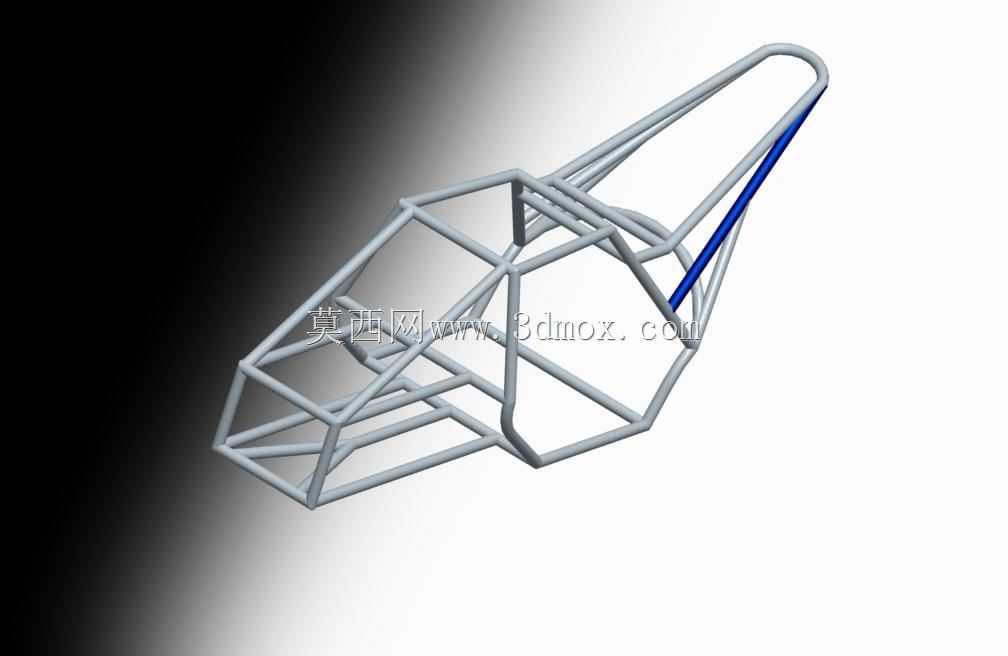

　　这套全地形车钢管底盘结构，核心围绕非铺装路面的高通过性使用需求搭建，区别于普通乘用车辆的冲压焊接一体式底盘，采用空间钢管桁架式构型，能在复杂越野工况下分散来自路面的冲击载荷，避免局部应力集中导致的结构失效。从实际应用场景来看，这类底盘多用于山地作业、户外越野救援、林区巡检等场景，需要兼顾轻量化与结构强度，既要能承受飞坡落地时的瞬时冲击，也要控制整体重量避免动力冗余浪费。设计阶段优先确定了轮距、轴距的安装边界，预留了动力总成、悬挂系统、转向机构的安装点位，前部的收窄结构是为了匹配转向轮的最大转角，避免大角度转向时轮胎与车架发生干涉，后部的延伸框架用于固定燃油箱、后置储物架或后悬挂摇臂的铰接支座。整个框架的钢管排布遵循力流传递路径，

　　主纵梁采用连续贯通的钢管走向，从车头防撞区域一直延伸到车尾承载区，横向支撑管在乘员舱、动力舱位置做了加密处理，既可以为车身覆盖件提供安装基准，也能在发生侧向碰撞时形成有效的溃缩吸能区间。乘员舱的框架尺寸按照成人驾乘的人机工程边界设定，预留了座椅安装、安全带固定点的焊接支座，底部的横向钢管排布兼顾了脚踏区域的承载需求，不需要额外加装大面积的底板承重结构就能满足站立、踩踏的强度要求。前部突出的管状结构除了作为防撞缓冲结构，还预留了前保险杠、前护板、绞盘安装的固定点位，不需要后期对主框架进行打孔焊接，避免破坏主承力结构的应力分布。悬挂安装位的同轴度在建模阶段就做了公差匹配预留，上下摆臂的铰接支座位置经过反复校核，

　　保证车轮跳动时的定位参数处于合理区间，减少越野行驶时的轮胎异常磨损。整个框架没有多余的冗余结构，每一段钢管都承担对应的载荷传递作用，在保证扭转刚度、弯曲强度满足全地形行驶要求的前提下，尽可能减少了非必要的管材使用，降低整车整备质量，提升动力响应表现。
