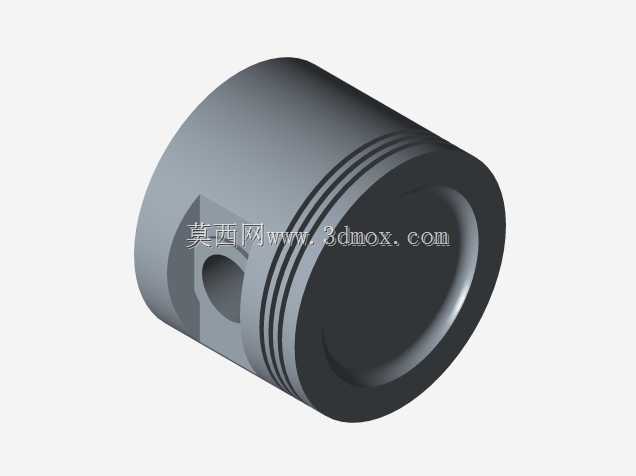

内燃机核心往复运动活塞结构设计

　　作为内燃机动力转换的核心承载部件，活塞的结构设计直接决定了动力单元的做功效率与运行可靠性，在车用动力、小型通用汽油机、工业应急发电机组等场景中，这类活塞需要在高温高压的往复工况下持续稳定工作。从实际工况需求出发，活塞头部设计有多道环槽结构，分别用于安装气环与油环，气环负责密封燃烧室的高压燃气，避免做功行程的燃气下窜至曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，防止机油进入燃烧室参与燃烧造成积碳与排放超标。活塞销座的位置经过受力优化，将燃烧爆发产生的推力通过活塞销传递给连杆，再转换为曲轴的旋转扭矩，销座部位的加强筋结构能够分散交变载荷带来的应力集中，避免长时间高负荷运行下出现销座开裂的失效问题。

　　活塞裙部的型线设计采用了微椭圆结构，充分考虑了热态工况下铝合金材料的热膨胀量差异，保证活塞在工作温度下与气缸壁保持均匀的配合间隙，既不会因为间隙过小出现拉缸抱缸故障，也不会因为间隙过大产生敲缸异响与密封失效问题。在安装边界上，活塞的外径尺寸需要与对应缸径的气缸套做分组选配，活塞销孔的同轴度、环槽的平面度都有严格的形位公差要求，装配时需要注意活塞顶部的朝向标记，保证气门避让坑的位置与进排气门的运动轨迹完全匹配，避免活塞运行至上止点时与气门发生运动干涉。从建模逻辑来看，这类活塞的三维建模需要先完成主体回转特征的构建，再依次切除环槽、销孔、气门避让坑等结构，对裙部的椭圆型线做参数化驱动，方便后续根据不同排量、不同压缩比的动力需求快速调整结构参数，匹配不同的燃烧室设计与压缩比要求，在满足结构强度的前提下尽可能降低活塞整体重量，减少往复运动的惯性力，提升动力单元的响应速度与运行平顺性。
