圆润闭合式虫鸣发声金属铃结构设计

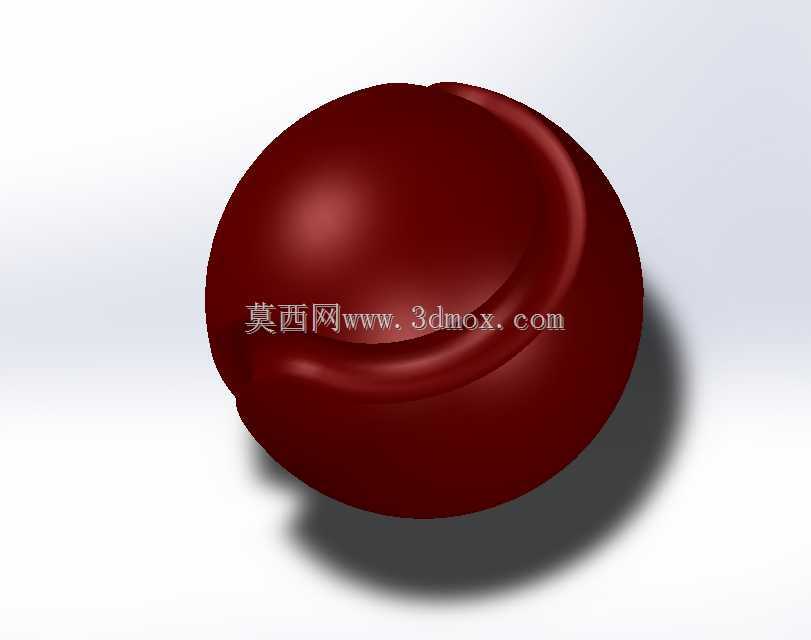

　　这类闭合式球形发声铃常被应用在小型鸣响提示场景中，早年常见于虫鸣类趣味玩具、随身挂饰的发声组件，也有部分小型便携警示装置会采用这类结构作为提示声源。从结构特性来看，整体采用近球形的闭合腔体设计，腔体壁厚控制在均匀区间，保证敲击或晃动时腔体共振频率稳定，不会出现局部壁厚差导致的音色发闷、共振断续问题。腔体外侧预留的环形凹槽并非装饰结构，一方面是冲压成型时的工艺让位槽，能够抵消板材拉伸成型时的应力集中，避免球形曲面在冲压收口时出现褶皱、开裂，另一方面这个凹槽也可以作为绑缚、卡装的定位边界，安装时可以通过卡簧、绑带卡在凹槽位置，不需要额外做打孔固定，避免破坏腔体的密封共振结构。设计这类发声铃时，首先要确定腔体的共振容积，

　　根据需要的鸣响频率调整内腔直径与壁厚的比值，通常这类高频脆响的铃件，壁厚会控制在0.3-0.5mm区间，材质选用延展性好的冷轧低碳钢，表面做红棕色烤漆处理既可以防锈，也不会因为涂层过厚阻尼过大抑制腔体振动。腔体的合缝位置做卷边压合处理，保证整个腔体除了内部放置的撞击小珠外没有多余缝隙，避免声能从缝隙泄漏导致鸣响音量不足。安装边界上，整个铃体外径通常控制在20-35mm区间，环形凹槽的直径比球体最大直径小2-3mm，凹槽宽度1.5-2mm，能够适配常规的卡装、绑缚安装需求，不需要额外设计安装耳位，整体结构紧凑，在狭小的装配空间内也能完成布置。实际使用中，这类铃件依靠内部放置的硬质金属小珠在晃动时撞击腔体内壁发声，

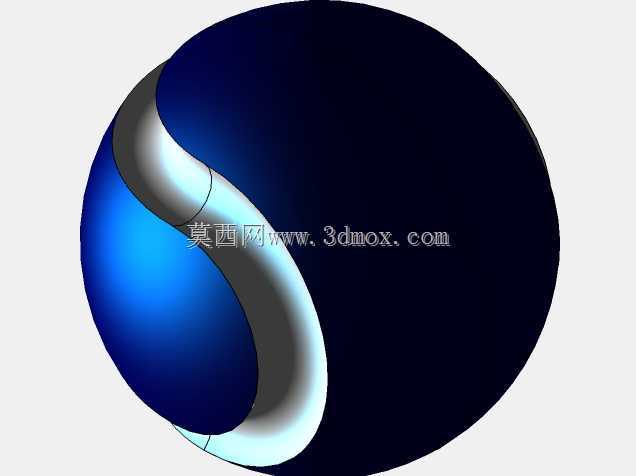

　　球形曲面的结构能够让小珠在任意角度晃动时都能有效撞击内壁，不存在撞击死角，相比开口式铃件，闭合结构的防水防尘性能更好，在户外挂饰、便携玩具等场景下使用时，不会因为进水、进灰导致小珠卡滞无法发声。建模过程中需要重点注意球形曲面的曲率连续性，避免出现曲面折痕，否则冲压成型时会在折痕位置出现应力集中，使用中容易受撞击开裂，同时环形凹槽的过渡圆角要做R0.5以上的圆滑处理，避免锐边在安装时割伤固定绑带，也能减少冲压时的模具磨损。
