自行车传动用链条链轮组结构设计

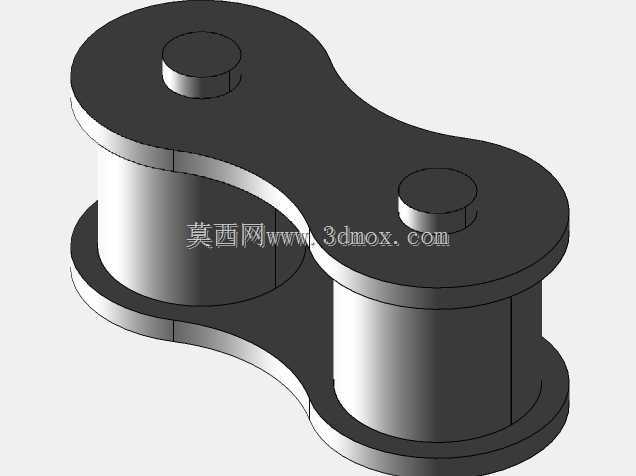

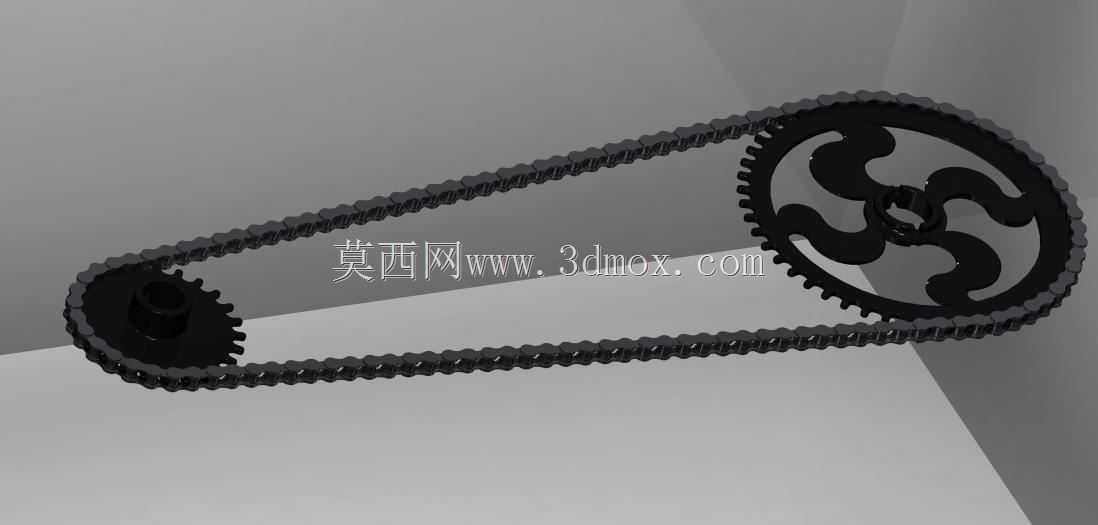

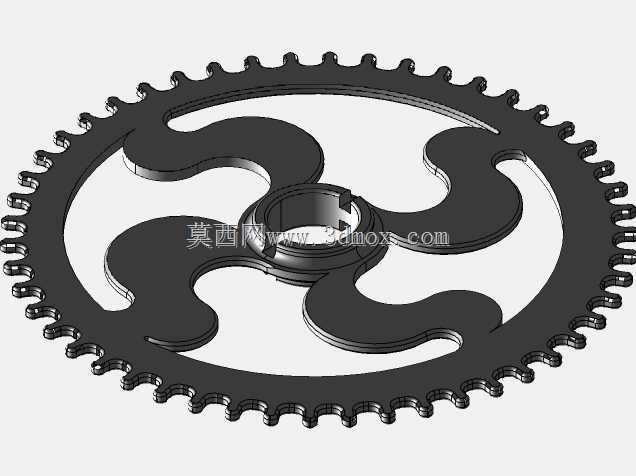

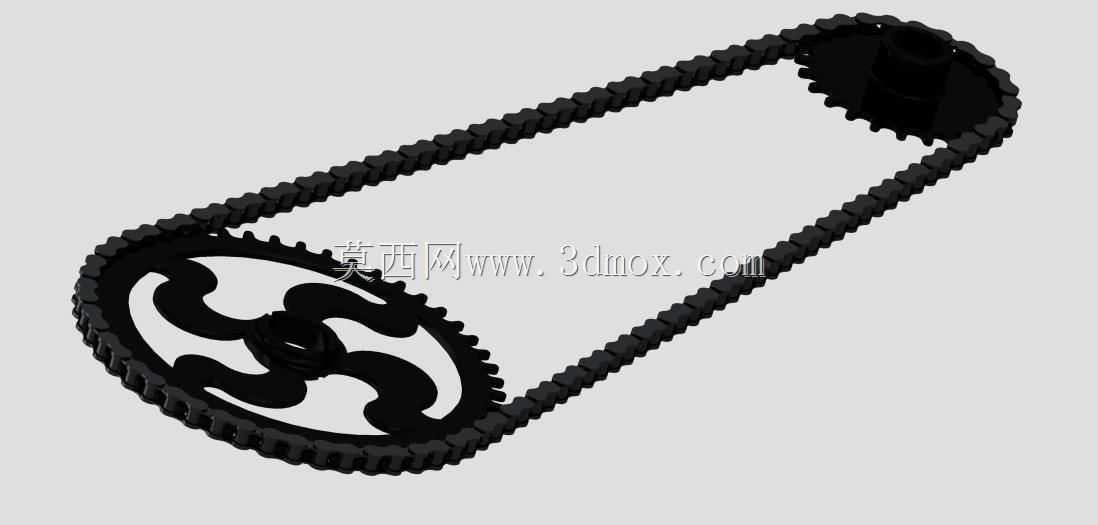

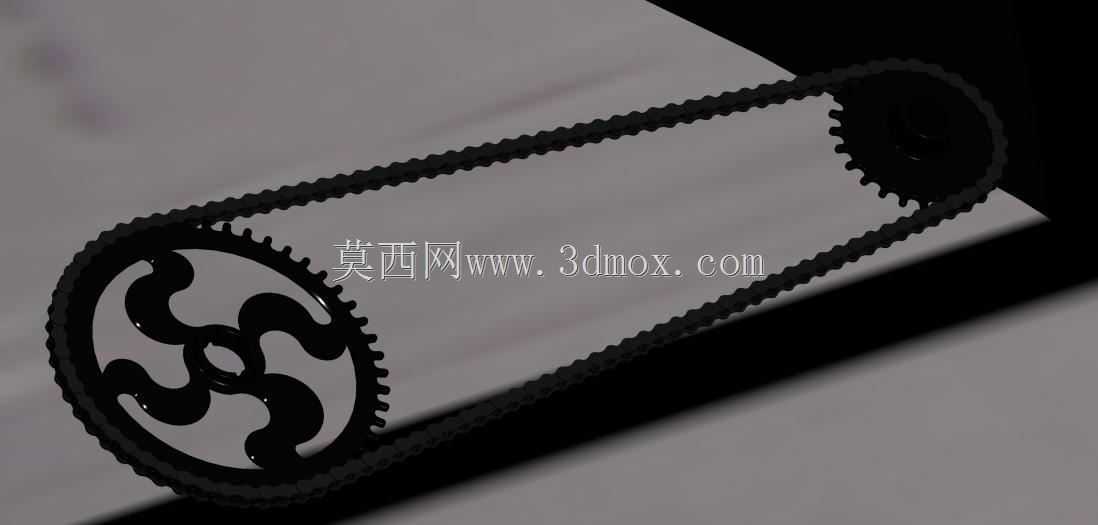

　　日常代步、运动竞技类自行车的动力传递核心，完全依赖链条与链轮组成的啮合传动副完成动力输出，这套组件的设计合理性直接决定骑行过程中的传动效率、换挡流畅度与长期使用可靠性。做这套结构的三维设计时，首先要明确不同使用场景下的参数边界：日常通勤车型的链轮多采用大齿比单片结构，侧重低维护成本与传动稳定性，齿形轮廓做了轻微的修缘处理，避免链条啮合时出现卡滞、跳齿问题；运动型变速自行车的链轮组则需要匹配多片不同齿数的齿盘，齿片厚度、齿间距公差控制在0.05mm以内，保证链条在不同齿盘间切换时能顺畅啮合，不会出现掉链、异响问题。链轮的轮辐结构没有采用传统的实心圆盘设计，而是做了五辐式的镂空构型，在保证轮齿根部抗弯强度满足额定踩踏扭矩要求的前提下，

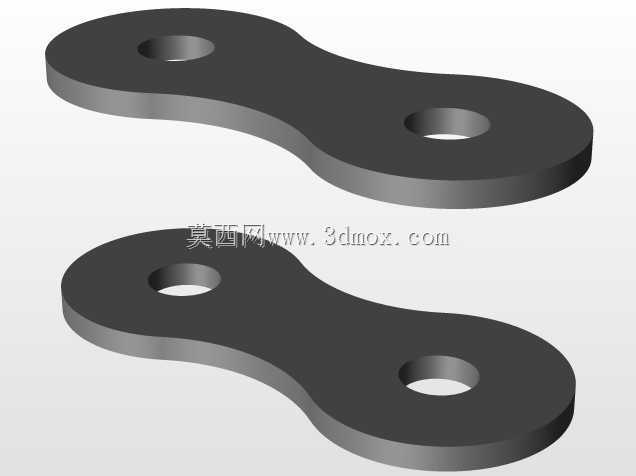

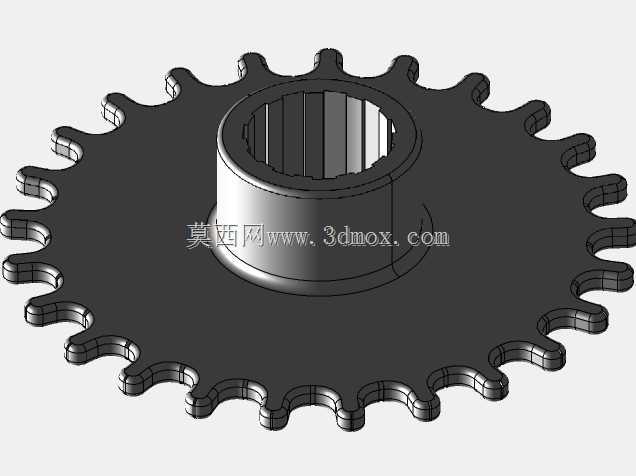

　　尽可能降低旋转件的自重，减少骑行过程中的无效动力损耗，轮辐与齿圈的过渡位置做了均匀的圆弧过渡，避免应力集中导致的齿圈开裂问题。链条采用标准的滚子链结构，每一节链节的铰接间隙控制在合理范围内，既保证链条绕经链轮时能顺畅弯折，又不会因为间隙过大导致传动过程中出现旷量，降低动力传递的精度损耗。设计过程中需要重点校核两个链轮的中心距边界，中心距过短会导致链条包角不足，大负载踩踏时容易出现打滑跳齿；中心距过长则会导致链条运行过程中上下摆幅过大，高速骑行时容易出现链条拍打车架的异响问题，同时也会加剧链条与链轮齿面的磨损。链轮的安装定位面设计有标准的花键配合结构，与脚踏曲柄的配合公差选用过渡配合，保证踩踏动力输入时不会出现相对滑动，

　　同时也方便后期维护时的拆装更换。齿面的啮合角度经过反复校核，保证链条滚子进入齿槽时能平滑贴合，不会出现硬冲击，延长整套传动组件的使用寿命，适配不同路况下的骑行负载需求，不管是平缓路面的高速巡航，还是爬坡路段的大扭矩输出，这套传动结构都能保持稳定的动力传递状态。
