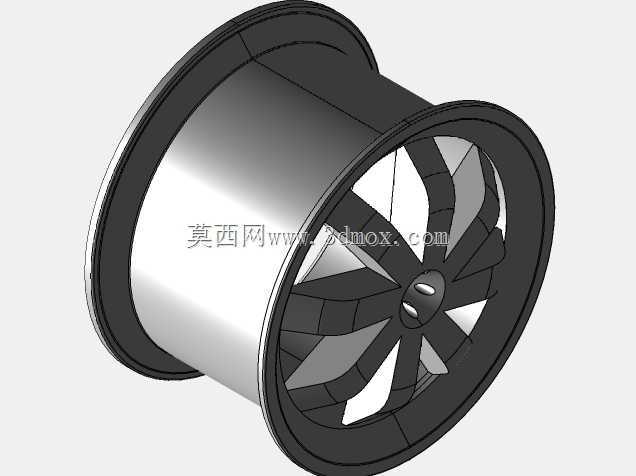

乘用车多辐条铝合金轮毂结构设计

　　这款轮毂结构主要适配民用紧凑型乘用车的非驱动轮使用场景，日常行驶中承担承载整车簧下质量、传递轮胎与悬架间作用力的核心作用，同时需要兼顾制动系统的散热空间预留，以及行驶过程中的动平衡稳定性要求。从结构设计逻辑来看，整体采用深槽轮辋的经典结构形式，轮辋本体的筒身段预留了标准的轮胎安装槽位，两侧的轮缘位置做了加厚圆弧过渡处理，能够在轮胎充气后提供足够的卡紧力，避免车辆急加速、急制动或者过弯时轮胎与轮辋发生相对滑移。辐条部分采用了不对称的多辐条布局，每根辐条的截面从中心安装盘位置向外延伸时做了渐变收窄设计，靠近中心安装座的位置截面厚度更大，能够分散螺栓连接位置的集中应力，延伸至轮辋连接位置时厚度逐步降低，

　　在保证整体结构强度的前提下尽可能降低簧下质量，对于提升悬架响应速度、改善行驶平顺性有实际帮助。中心安装盘位置预留了标准的螺栓孔位与中心定位孔，安装边界完全匹配常规乘用车的转向节接口尺寸，不需要额外加工转接法兰即可直接适配对应车型的安装点位，安装盘背面做了沉台设计，能够容纳制动盘的中心凸台，避免安装时出现干涉问题。设计过程中特意在辐条之间预留了足够的镂空空间，车辆行驶时气流可以顺着镂空区域直接冲刷制动卡钳与制动盘表面，带走连续制动产生的热量，降低制动系统出现热衰减的概率。轮辋的筒身内壁做了均匀的壁厚处理，整体圆度公差控制在常规乘用车车轮的标准范围内，做动平衡时需要添加的平衡块重量可以控制在较低水平，

　　高速行驶时不会出现明显的方向盘抖动问题。两侧轮缘的高度符合民用低压轮胎的装配要求，既能够保证低扁平比轮胎的安装可靠性，也不会因为轮缘过高增加轮胎拆装的难度，日常补胎或者更换轮胎时使用常规扒胎设备即可完成操作，不需要特殊工装辅助。辐条的造型同时兼顾了空气动力学效应，车辆向前行驶时，辐条的切面可以引导气流顺着轮辋外侧向车身后方流动，减少轮拱位置的乱流产生，对于降低整车风阻系数有一定的辅助作用。
