迷你桌面夹持式精密手动虎钳

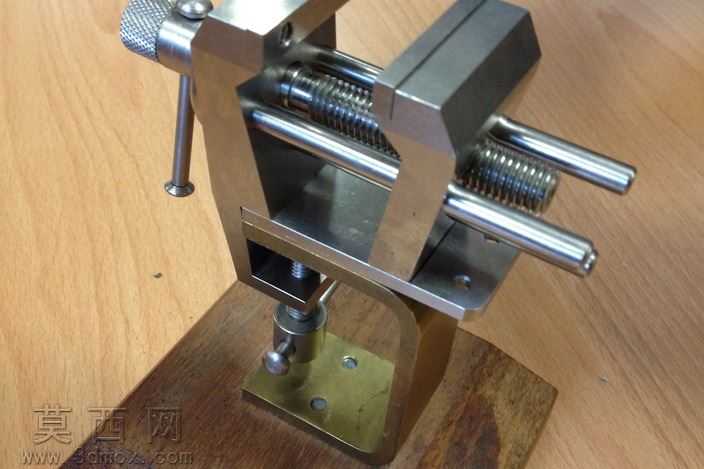

本作品为适配桌面小空间作业场景设计的迷你手动虎钳，整体采用SolidWorks完成全参数化三维建模，建模过程中对每一处零件的配合公差、运动行程都做了精准约束，确保虚拟模型可直接映射实际加工的装配逻辑。模型搭建阶段先从固定钳身的基准特征开始绘制，依次完成活动钳块、传动丝杆、导向光杆、锁紧手柄、底部固定支架的独立零件建模，每个零件都还原了真实机加工件的倒角、退刀槽、滚花等细节特征，没有做过度的几何简化。材质渲染环节针对不同部件做了区分设置：钳身、钳块、丝杆、光杆等金属受力部件赋予拉丝不锈钢材质，调整了金属粗糙度与反射参数，还原不锈钢冷冽的金属质感与细微加工纹理；底部固定支架做了黄铜材质效果，模拟长期使用后形成的温润氧化质感；手柄处的滚花结构做了凹凸纹理映射，还原手动操作时的防滑触感；底部接触的木质工作台赋予实木纹理材质，通过纹理方向、凹凸高度的调整还原木材的自然肌理，整体渲染效果贴近实物实拍的视觉感受。结构设计上采用双光杆导向搭配单丝杆传动的经典结构，两根平行导向光杆贯穿活动钳块，保证钳口开合过程中无偏移、无卡顿，夹持精度更高；传动丝杆采用梯形螺纹设计，具备自锁特性，夹持工件后不会因外力出现松脱；侧面设置的操作手柄做了加长力臂设计，无需额外工具即可手动施加足够的夹持力；底部采用C型夹式固定结构，通过底部的锁紧螺栓可快速将虎钳固定在桌面边缘，无需大面积安装台面，拆装便捷不占用固定工位。设计思路围绕小尺寸工件的精密夹持需求展开，整体结构紧凑体积小巧，可夹持小型五金零件、电子元器件、模型工件等，适配手工制作、精密修配、小件打磨等多种轻作业场景，所有运动部件在建模时都做了碰撞干涉检查，开合行程内无零件干涉，可直接用于工程出图、3D打印验证或者机加工生产参考。
