乘用车辆三辐式操控转向盘结构设计

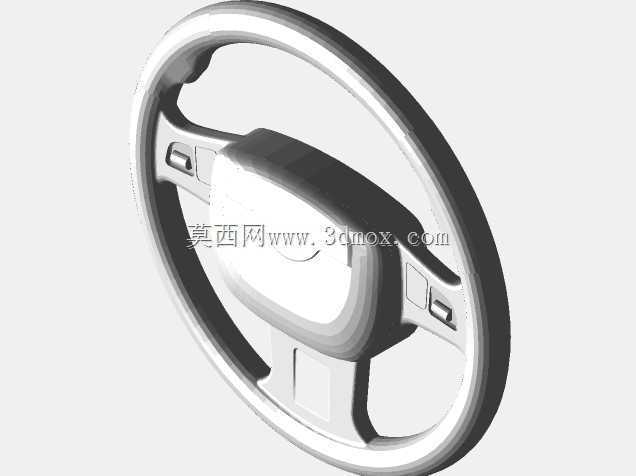

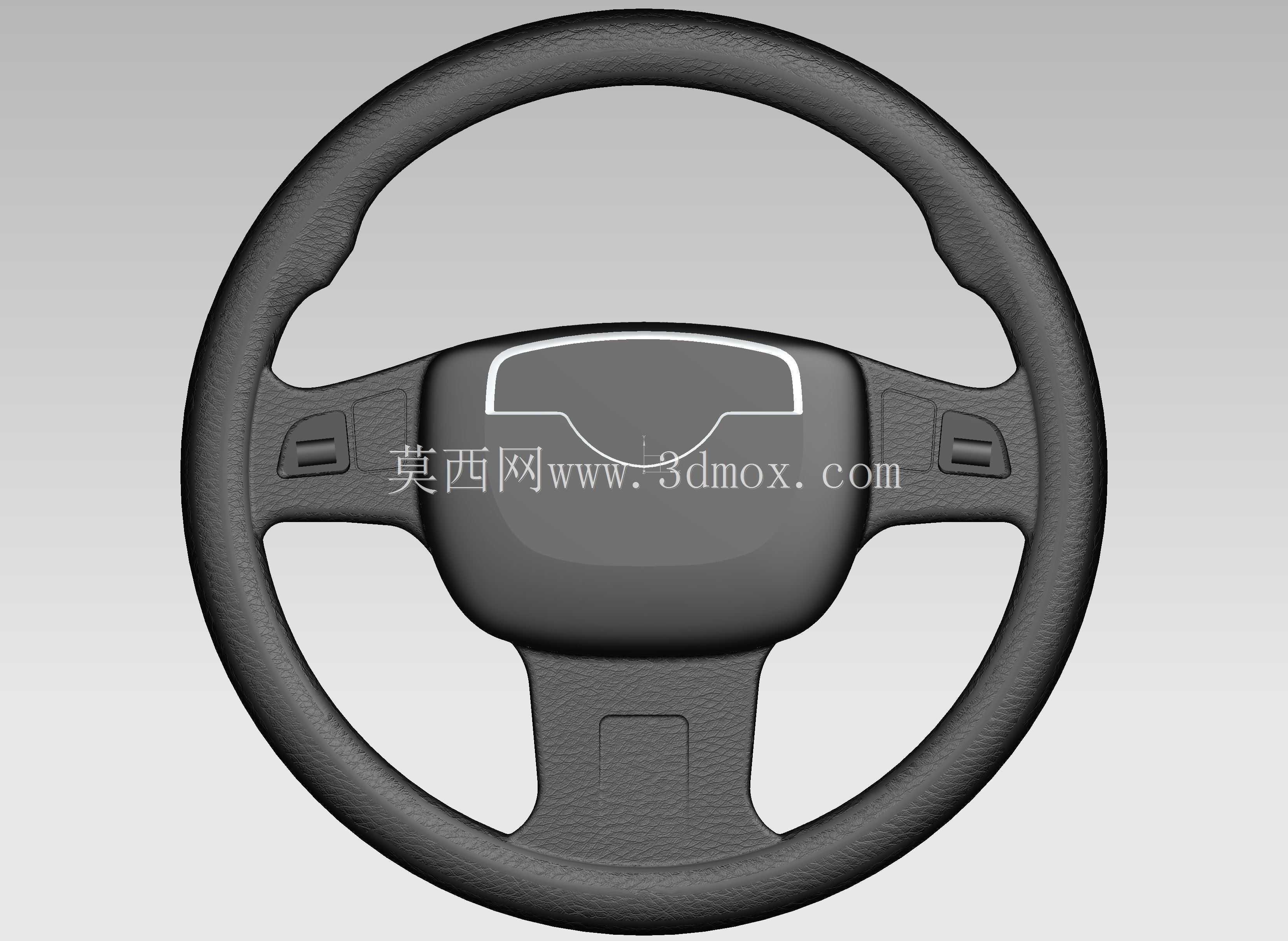

　　该转向盘为乘用车辆驾驶舱核心操控部件，主要承担车辆行驶方向控制功能，适配常规家用乘用车型的转向管柱安装接口，日常使用中需兼顾操控握持手感、功能集成布局与碰撞安全冗余设计。从结构设计来看，采用经典三辐式轮圈布局，轮圈截面做了贴合人体手部握持弧度的曲面处理，表面设置细微的纹理结构，增大手部与轮圈的接触摩擦力，避免驾驶过程中手部打滑，同时长时间握持也能降低局部压强，缓解长途驾驶的手部疲劳。中部的轮毂区域为转向盘核心安装与功能集成区，预留了安全气囊的安装腔体，两侧辐条位置预留了多功能按键的安装位，可集成影音控制、巡航设置、蓝牙通话等常用车载功能按键，驾驶员无需抬手离开转向盘即可完成操作，降低驾驶过程中的视线偏移与手部动作幅度，

　　提升行驶安全性。设计过程中首先需要匹配转向管柱的安装花键参数，确定轮毂中心的安装孔位与定位基准，保证转向盘与转向管柱的同轴度，避免行驶过程中出现转向抖动、旷量过大的问题。轮圈的直径尺寸参考主流乘用车型的操控习惯设定，既不会因直径过大导致转向操控笨重，也不会因直径过小丢失转向路感反馈，轮圈的环向厚度根据不同握持位置的受力特点做差异化设计，常规握持的三点、九点位置做了局部内凹的指槽处理，贴合手指自然弯曲的形态。安装边界方面，需要校核转向盘转动全行程内与周边仪表台、转向柱护罩、驾驶位腿部空间的安全间隙，保证转向盘在最大转角位置不会与周边部件发生运动干涉，同时中部安全气囊区域的覆盖件做了弱化线设计，保证气囊起爆时能够按照预设路径展开，

　　不会对驾驶员造成额外伤害。轮辐部分采用变截面的结构设计，在保证整体结构强度的前提下尽可能降低部件重量，减少转向管柱的承载负荷，同时轮辐与轮圈的过渡位置做了大圆角处理，避免尖锐棱角在碰撞过程中对驾驶员造成伤害。整个转向盘的外形曲面遵循人机工程学原理，不同区域的表面硬度做差异化匹配，握持区域采用偏软的包覆材质提升触感，中部功能区域采用硬质结构保证部件安装稳定性，兼顾使用触感与结构可靠性。
