细胞学活检穿刺检查针结构设计

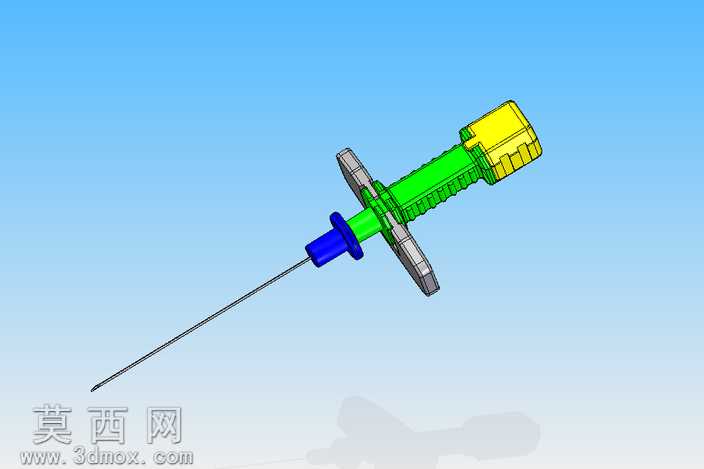

本模型为细胞学检查用活检穿刺针，采用三维建模软件完成全参数化结构设计，建模过程中严格遵循医用活检器械的实际功能逻辑，对各部件进行独立建模后完成整体装配约束，完整还原了该类器械的操作结构与配合关系。模型整体分为针芯、外针管、握持定位结构、推样尾座四个核心功能模块，针体部分采用细长杆特征建模，通过精确的同轴度约束保证针芯与外针管的滑动配合精度，针尖部分做了符合临床使用需求的斜切刃口结构处理，建模时通过曲面切除特征还原刃口的锋利角度，保证取样时的刺入顺畅性。握持翼结构采用对称式翼片设计，建模时对翼片边缘做了圆角过渡处理，还原临床使用时的握持贴合度，避免棱角结构带来的操作不适感，翼片与针座的连接部分做了加强筋结构设计，保证结构强度的同时控制整体重量。推样尾座采用阶梯式柱塞结构，表面做了防滑齿纹的阵列特征建模，还原操作时的手指摩擦力需求，推样杆与针座内部做了精确的间隙配合约束，保证取样后推出样本的行程顺畅，各部件的装配关系完全符合实际产品的组装逻辑，可通过爆炸视图清晰展示各零件的装配顺序。渲染阶段采用不同的纯色材质区分各功能部件，针体部分赋予金属不锈钢材质，调整材质反射参数还原医用金属的哑光质感，握持翼与针座部分赋予医用级塑料材质，分别用蓝、绿、黄等辨识度高的色彩区分不同操作部件，背景采用渐变天蓝色突出模型主体结构，光影采用柔和的漫反射光源，避免强反光遮挡结构细节，清晰展示各部件的外形轮廓与配合位置。设计过程中充分考虑该类器械的临床使用流程，从刺入定位、取样存储到样本推出的全操作流程结构都做了对应还原，各活动部件的行程范围都做了限位约束，符合实际产品的操作逻辑，模型结构完整无缺失特征，各零件的尺寸比例符合医用活检针的常规规格，可用于医疗器械结构展示、教学演示等场景的参考使用。
