机用台虎钳结构设计三维数字模型

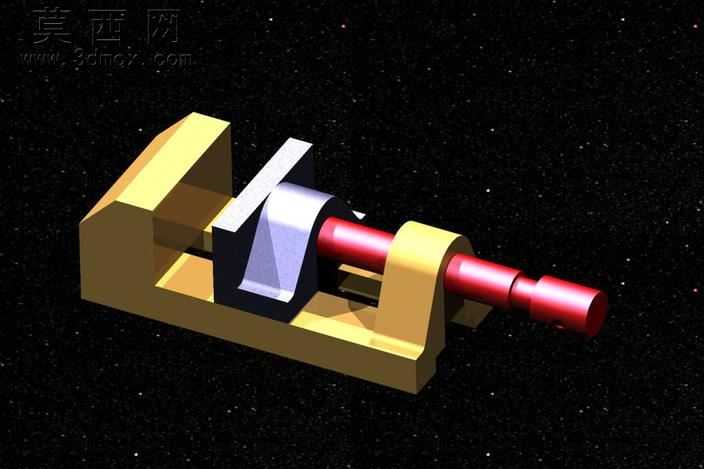

本模型为机用台虎钳的完整三维数字模型，采用参数化建模方式完成全零件构建与装配，整体还原了台虎钳的核心功能结构与外观形态。建模过程中首先对台虎钳的功能需求进行拆解，将整体结构划分为固定钳身、活动钳身、夹紧丝杠、丝杠螺母、钳口板、导向支撑座六大核心模块，各模块单独完成零件建模后通过装配约束完成整体组合，确保各运动部件的活动范围符合实际台虎钳的工作逻辑。材质渲染阶段针对不同零件的实际材质进行区分设置，固定钳身与活动钳身采用铸钢材质表现，调整金属粗糙度参数还原铸件表面的哑光磨砂质感，同时添加细微的铸造纹理提升真实感；夹紧丝杠采用调质合金钢材质，表面设置轻微的金属反光效果，还原机加工零件的光洁表面特征；钳口板部分单独设置淬火钢材材质，表面添加交叉网纹的防滑齿纹理，还原台虎钳钳口的防滑夹紧结构特征。结构设计上严格遵循实际台虎钳的传动逻辑，丝杠与固定在活动钳身上的螺母形成螺旋传动副，转动丝杠时可带动活动钳身沿固定钳身的导向导轨做直线往复运动，实现钳口的开合与夹紧动作，导向结构采用燕尾槽配合形式，保证活动钳身运动过程中的稳定性与对中性，避免夹紧过程中出现偏斜问题。建模过程中对各零件的配合公差进行了模拟设置，确保丝杠转动无卡滞、活动钳身滑动无松旷，整体装配完成后可直观演示台虎钳的完整工作过程，清晰展示螺旋传动机构在工装夹具中的实际应用方式，模型各零件的倒角、退刀槽等工艺细节均做了还原，符合机械加工的工艺要求，可作为机械结构教学、工装设计参考的数字化素材使用。
