汽车分发服务器盖结构三维设计作品

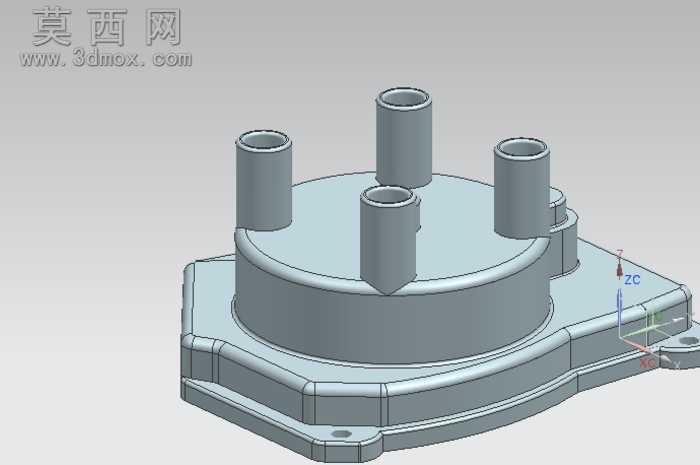

本作品为汽车配套分发服务器盖的三维结构设计，建模阶段依托NX三维软件完成全参数化构建，全程遵循汽车零部件的设计规范与装配要求，从基础草绘开始逐步搭建整体结构，保证各特征尺寸可关联修改，适配后续的结构优化与工程图导出需求。建模过程中首先完成底部安装底座的轮廓绘制，底座采用带圆角的多边形结构，边缘设置均匀分布的安装孔位，孔位位置严格匹配对应服务器主体的安装点位，保证装配时的定位精度，底座边缘做加厚与圆角过渡处理，避免应力集中问题，提升部件的结构强度。中部主体为圆形腔体结构，腔体壁厚均匀设置，既满足内部元器件的容纳防护需求，又控制整体重量，符合汽车零部件轻量化的设计方向，腔体与底座的衔接处做圆弧过渡处理，消除直角结构带来的注塑或压铸成型缺陷，同时提升整体结构的抗冲击性能。顶部设置四个不同高度的柱状管路接口，接口内径与外径尺寸根据对应管路的连接标准设定，接口端部做倒角处理，方便管路装配时的导向插入，接口与腔体顶部的衔接处做加厚补强结构，避免管路插拔或长期使用过程中出现接口断裂的问题。渲染阶段采用哑光工程塑料材质，还原汽车电子配件常用的材质质感，对底座安装面、接口内壁等关键配合面做高亮处理，清晰展示结构的配合精度，整体渲染光影柔和，完整呈现部件的外部轮廓与结构细节。设计过程中充分考虑部件的实际使用场景，在腔体侧面预留了接线避让结构，保证线束可以顺畅引出，整体结构无多余冗余特征，所有转角均做圆角处理，既符合成型工艺要求，又避免锐边带来的装配安全隐患。整个模型的结构逻辑清晰，各特征之间的父子关系明确，可直接用于后续的模流分析、工程图生成以及实物打样验证，能够满足汽车电子配件开发阶段的设计评审、装配校验等使用需求。
