小型可移动混凝土搅拌设备三维设计

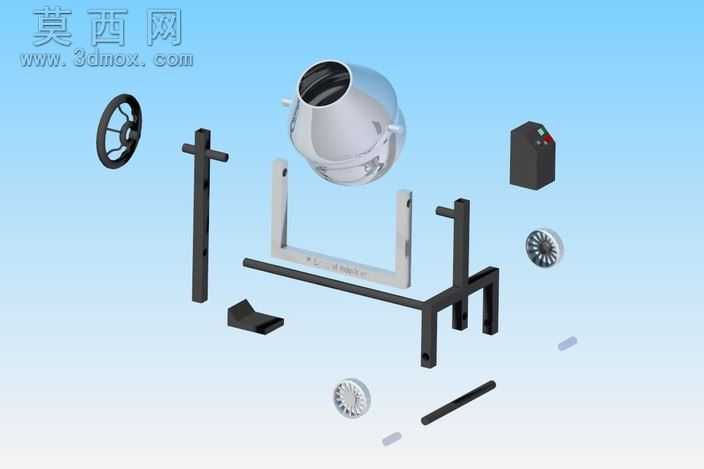

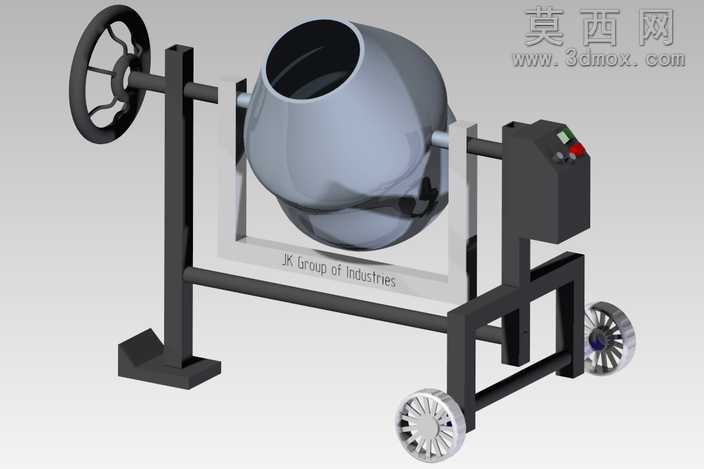

本作品为小型可移动式混凝土搅拌设备的三维建模设计，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循实际小型搅拌设备的尺寸比例与功能逻辑，对每一处结构细节都做了精准还原。首先从支撑机架部分开始建模，采用方管型材搭建底部承托框架，前端设置固定支撑脚，后端配置两个行走脚轮，兼顾作业时的稳定性与短距离转场的移动便利性，机架的焊接衔接处、型材倒角细节都做了精细化处理，避免模型出现尖锐棱角不符合实际加工工艺的问题。搅拌罐体为核心工作部件，建模时采用回转体特征生成罐体基础轮廓，对罐体开口处的加厚边缘、内部导料螺旋结构都做了结构还原，罐体通过两侧的转轴与U型摆动支架连接，支架侧方延伸出大直径手摇操控轮，通过轮盘转动即可带动罐体翻转，实现卸料作业的角度调节，手轮的辐条结构、握持外圈的防滑纹理都做了细节刻画。设备侧方集成了控制箱体，建模时还原了箱体上的启停按钮、急停开关、状态指示灯的布局，控制箱与罐体驱动结构的连接走线位置也做了合理预留。材质渲染阶段，针对不同部件匹配对应材质属性：搅拌罐体采用哑光磨砂金属材质，模拟钢制罐体经使用后的轻微磨损质感；机架部分采用深灰色喷塑金属材质，还原工业设备漆面的哑光质感；手轮采用黑色硬质橡胶搭配金属辐条的材质组合，脚轮采用橡胶轮面搭配金属轮毂的材质，控制箱采用黑色工程塑料材质，按钮分别匹配红色、绿色的塑料按键质感，整体渲染效果贴近真实工地小型搅拌设备的视觉观感。设计思路围绕建筑工地小规模混凝土、砂浆搅拌的使用需求展开，摒弃大型搅拌设备的复杂结构，保留核心搅拌、翻转卸料、移动功能，整体结构紧凑，操作逻辑简单，无需复杂培训即可上手使用，适合小型工地、家装施工、零散维修作业的搅拌需求，建模过程中对转动副、连接位的装配关系做了校验，确保模型各部件不存在干涉问题，可直接用于结构展示、作业原理演示等场景。
