GT86跑车后置扬声器固定安装支架

　　这套支架结构面向丰田GT86、斯巴鲁BRZ这类后驱跑车的后置音响升级场景，核心作用是把13cm规格的同轴扬声器牢牢固定在车厢后侧围的预留安装区域，解决原车音响位适配 aftermarket 喇叭时孔位不对、刚性不足的问题。跑车后侧围钣金曲面起伏大，原厂预留的安装点位多为小尺寸全频喇叭设计，换装大口径扬声器时直接打孔固定很容易出现喇叭盆架与钣金干涉、螺丝锁附点位落在薄板空区的情况，长期行车振动下还会出现螺丝松脱、喇叭共振异响。这套支架在设计时先把环形主体作为核心承载区，内环轮廓完全贴合13cm扬声器的盆架外沿，环面上预留的四个安装孔位正好对应喇叭外圈的标准锁付孔，锁上螺丝后盆架端面能完全贴平支架环形端面，不会出现局部悬空导致的盆架变形。

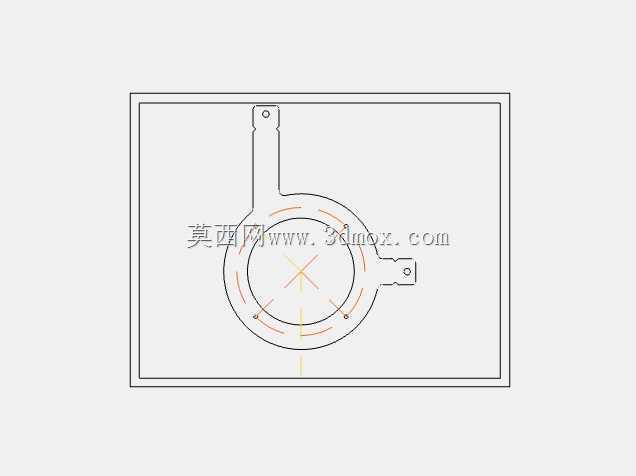

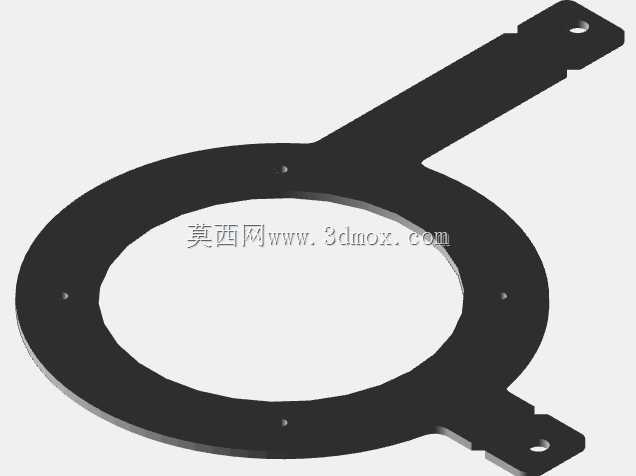

　　从结构布局来看，环形主体向上延伸出一条窄长的固定支臂，支臂末端开有一个安装孔，用来对接车身上方后侧围的原厂钣金螺柱；环形主体侧向还伸出一个短小的定位支耳，支耳上的孔位对应车身侧下方的预留安装点。三个固定点位呈三角形分布，相比单点或两点固定，三角形布局能把扬声器工作时产生的往复振动分散到三个不同方向的车身上，避免支架自身形成悬臂共振。支臂的宽度做了收窄处理，不是整块板材铺满，一方面是为了避开后侧围内饰板的加强筋和线束走位空间，另一方面窄支臂的抗弯截面经过校核，在1.5~2mm板材厚度下，整车颠簸路面的冲击载荷下支臂末端变形量可以控制在0.2mm以内，完全不会带动喇叭出现位移。

　　安装边界方面，环形主体的外径略大于13cm喇叭的法兰外径，预留出3mm左右的密封胶圈压合余量，安装时可以在支架和喇叭法兰之间垫一圈薄橡胶垫，既可以隔绝金属和塑料盆架之间的硬接触异响，也能填补钣金曲面的微小不平度。向上延伸的长支臂总长度控制在120mm左右，末端孔位的中心距和环形主体中心的距离，完全匹配GT86/BRZ后侧围上方原厂固定螺柱的坐标，不需要在车身上额外打孔，直接套入螺柱后拧上螺母即可完成预固定；侧向短支耳的孔位对应车身侧下方的卡扣安装位，锁上自攻螺丝后就能把支架下半部分完全锁死。整个支架贴车身的一侧轮廓，完全按照后侧围钣金的三维曲面做了随形贴合，支架背面和钣金之间的间隙控制在1mm以内，安装后不会出现支架和钣金之间的空腔，进一步抑制振动传递。

　　设计过程中最先敲定的是环形承载区的中心坐标，必须和后置扬声器的理想发声中心对齐，保证喇叭轴线指向驾乘人员的耳部区域，不会因为支架偏移导致声场定位偏高或偏侧。之后才反向推导两个支臂的走向和孔位位置，全程避开内饰板的安装卡扣、后排座椅侧方的调节机构以及后围的通风管路，保证支架装上去之后，内饰板可以完全原位装回，不会出现顶塑料板、内饰缝隙变大的问题。支架的板材边缘都做了圆角过渡，没有尖锐棱角，一方面是安装时不会划伤施工人员的手，也不会割破喇叭的连接线束；另一方面圆角结构可以避免应力集中，在车辆长期振动下支臂和环形主体的交接位置不会出现裂纹。环形区域的内孔做了扩孔处理，内径大于扬声器纸盆的最大运动行程，喇叭大音量冲程运动时，纸盆和弹波完全不会碰到支架内壁，不会出现擦圈、异音的故障。这类支架在汽车音响改装场景里属于典型的车型专用适配件，相比通用型万能喇叭垫，专用支架的孔位、曲面、固定点全部对应原车数据，不需要现场切割打磨，安装效率更高，固定刚性也远高于用自攻螺丝直接锁在薄板钣金上的固定方式，能有效提升后置扬声器的中低频表现，减少车身钣金的共振杂音。
