日产巡逻G60越野车辆中控仪表安装面板

　　该面板构件面向老式越野巡逻车辆的驾驶舱仪表区域改造与替换场景，核心作用是承载整车行驶状态监测仪表、灯光控制开关、雨刮控制件与危险警示操作部件，把分散布置的表盘、旋钮、按键整合在同一安装基准面上，让驾驶员在行车过程中无需大幅转移视线即可读取车速、转速、油量、水温等关键运行参数，同时顺手完成前照灯切换、雨刮启停、双闪警示等高频操作。

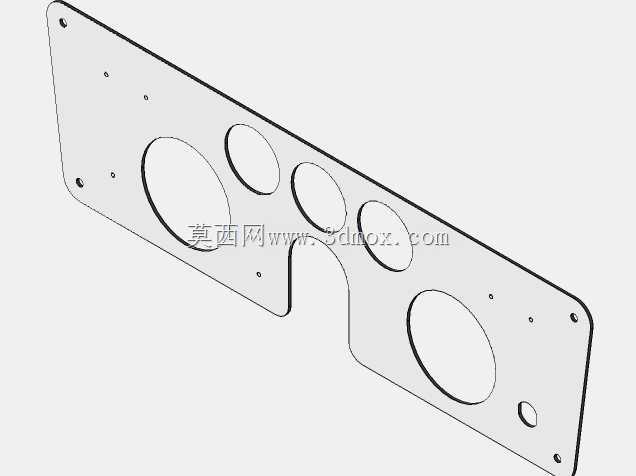

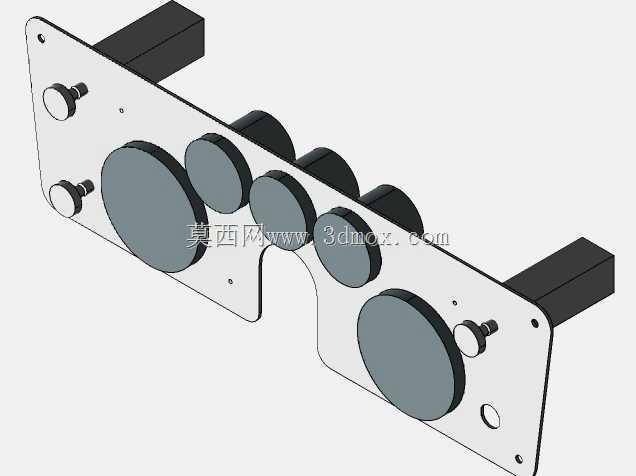

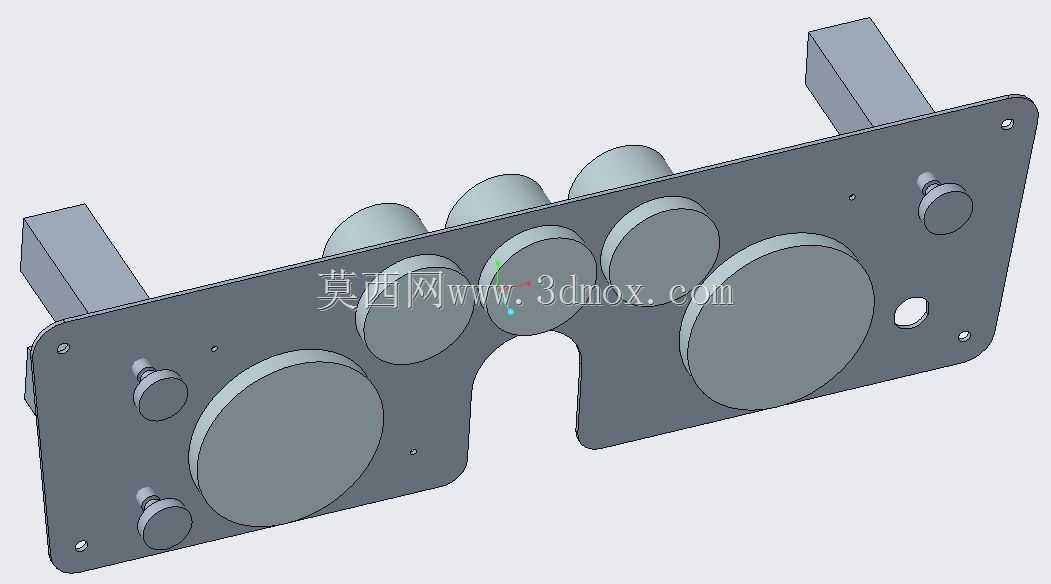

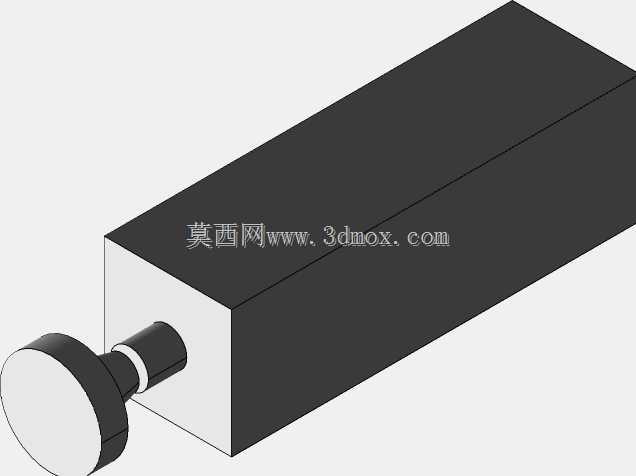

　　从整车装配边界来看，这块面板直接贴合驾驶舱前方的防火墙内饰安装位，整体轮廓随仪表台内侧的弧形空间做适配，左右两端预留的弯折支耳对应原车钣金上的预装固定孔位，安装时无需对原车防火墙做大面积切割改动，仅需对准孔位穿入紧固件即可完成定位，面板背面和车身钣金之间预留出足够走线空间，可供仪表线束、开关控制线束沿板背规整排布，避免线束和运动部件发生干涉。面板正面按照售后通用标准仪表的开孔尺寸做布局：大直径圆孔对应车速表、转速表这类主表盘，中小直径孔位布置油压、油温、燃油液位、冷却液温度等辅助监测表，板体侧边的小孔位用来嵌装前照灯、雨刮、危险报警灯的控制开关，所有开孔的中心距、边缘避让距离都参照常规售后仪表的安装法兰尺寸设定，替换不同品牌同规格仪表时不需要二次扩孔。

　　设计过程中优先保证驾驶员的观察视野与操作可达性：所有表盘的安装面朝向驾驶员正常坐姿的视线方向做微小倾角，减少日间行车时的玻璃反光对读数的干扰；开关孔位集中布置在面板右侧驾驶员右手自然伸展即可触及的区域，盲操作时也能快速分辨不同功能按键。板体上额外预留的小圆孔可作为仪表背光走线孔、固定螺丝避让孔使用，面板边缘做了折边加强处理，薄板材加工后也不会出现大面积翘曲，长期在车辆颠簸振动工况下不会出现表盘松动、移位的问题。

　　针对小批量自制与维修替换场景，板体结构完全适配平面切割加工路径：所有外轮廓与开孔均为二维可加工特征，既可以采用金属板材激光切割后弯折成型，也可以使用非金属板材做雕刻切割后手工修整，加工完成后直接在孔位压入仪表、卡入开关即可完成装配，不需要额外制作复杂注塑模具。面板背面的凸起限位结构可以在安装时顶住仪表法兰背面，限制表盘沿轴向窜动，车辆在非铺装路面长时间行驶产生的持续振动不会让仪表出现转动、松脱。整体布局在保证所有功能件安装空间的前提下，尽可能压缩了面板的整体厚度，不会侵占驾驶舱前排乘员的腿部活动空间，和周边转向柱、中控台饰板的间隙都预留了足够的装配公差，避免整车装配过程中出现邻件干涉。
