风力涡轮发电驱动概念运载车结构

　　这套三维结构围绕小型风力捕获、电能缓冲、电机驱动和车体承载之间的耦合关系展开，适合用于新能源概念运载工具的方案验证、教学演示以及低速轻型移动平台的前期构型分析。整体布置没有采用传统车辆外露车轮的直观形态，而是将迎风捕能部件、导流外形、动力转换单元和底盘支撑集中在一条纵向轴线上，使外观呈现出尖锥迎风、下部承托、末端输出的紧凑轮廓。

　　从实际用途看，该装置面向的是低载荷、低速运行、可利用环境气流补充能量的移动场景。气流经过上方锥形导流结构后进入涡轮区域，涡轮将风轮捕获的机械能传递给发电单元，发出的电能进入电池侧进行缓冲，再由电池向驱动电机供电，电机通过传动件把扭矩传递到行走机构。这样的能量路径避免了风力瞬时波动直接作用于车轮，车辆在阵风、弱风或风向变化时仍能依靠储能单元维持较平稳的动力输出。

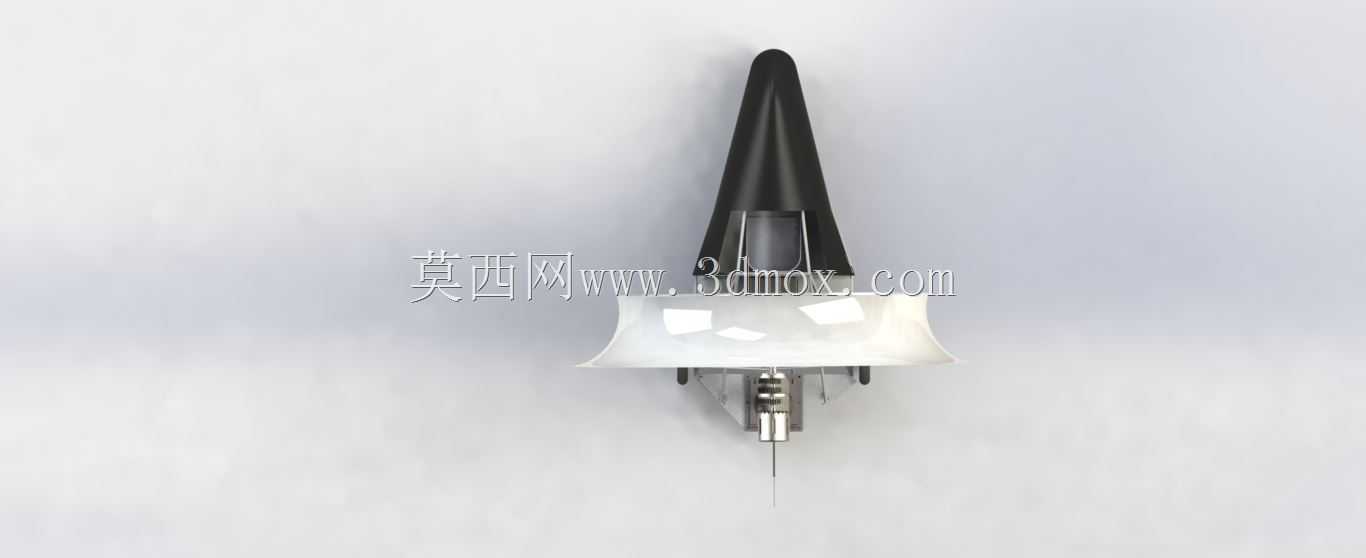

　　结构设计上，上部锥形件承担迎风导向和外形整流作用，其细长轮廓有利于降低正面阻滞感，并将来流引导至涡轮工作段。锥筒下部与白色承托壳体衔接，壳体既作为外观覆盖件，也为内部涡轮、轴系、电机和电池安装提供空间边界。下部金属轴件、紧固件和支撑件按照装配关系分层布置，中心轴线需要同时满足风轮旋转、电机输出和底盘连接的同轴度要求。建模时应重点检查锥筒与壳体之间的搭接面、涡轮叶片与内壁的旋转间隙、电机固定座的受力路径，以及底部针状支撑或轮轴输出件与地面参考面的距离。

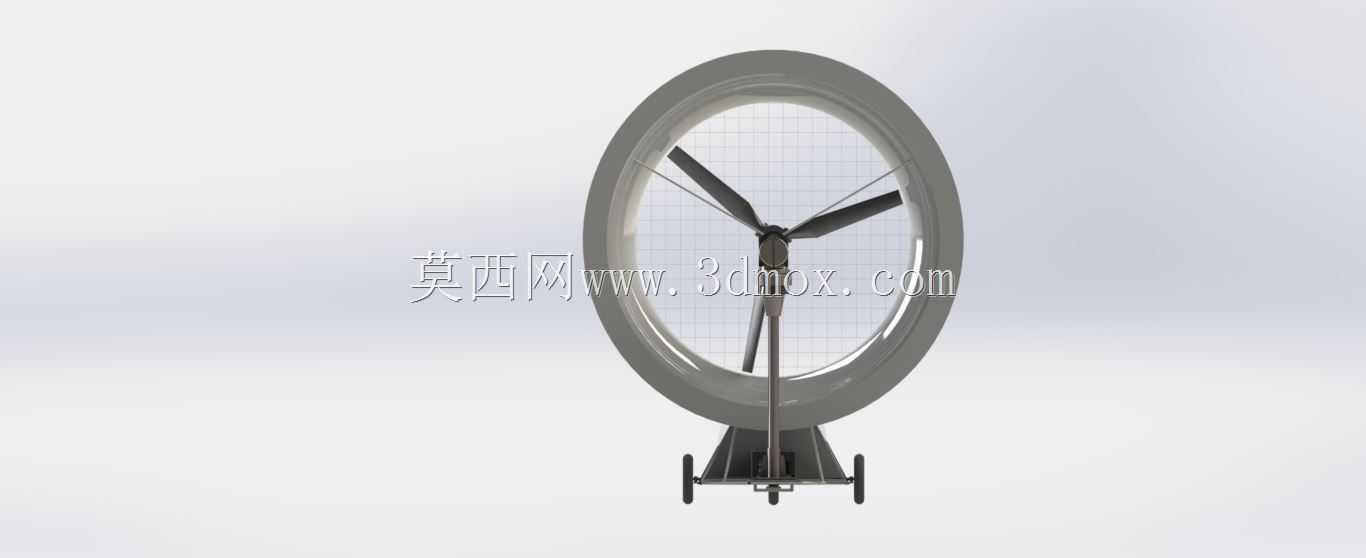

　　在安装边界方面，该结构对纵向空间占用较大，高度方向从锥顶到底部输出端形成明显落差，横向宽度则主要由下部承托壳体决定。若将其放入整车装配环境，需要预留锥筒上方无遮挡的迎风通道，避免车体其他覆盖件堵住进风区域；下部驱动单元与底盘连接时，应留出电机接线、电池维护和轴系拆装的操作空间。涡轮与壳体之间不能只按静态干涉检查，还应考虑旋转包络，在叶片 tip 与内壁之间保留均匀间隙，防止工况振动下发生擦碰。

　　功能特性上，该方案的核心不是单纯追求高车速，而是验证“风轮发电—电池储能—电机驱动”的闭环动力逻辑。风轮段适合采用轻量化叶片或简化涡轮几何，以降低启动阻力；电池模块在模型中可作为质量块和布置空间参考，用于评估重心位置；电机及传动件则应靠近下部输出端布置，缩短扭矩传递路径。底盘支撑区域需要承受车体重量、驱动反力和气动载荷，因此承托壳体与金属支架之间的连接位应具备足够的局部刚度，必要时可在三维结构中增加肋板、嵌件或螺栓固定座。

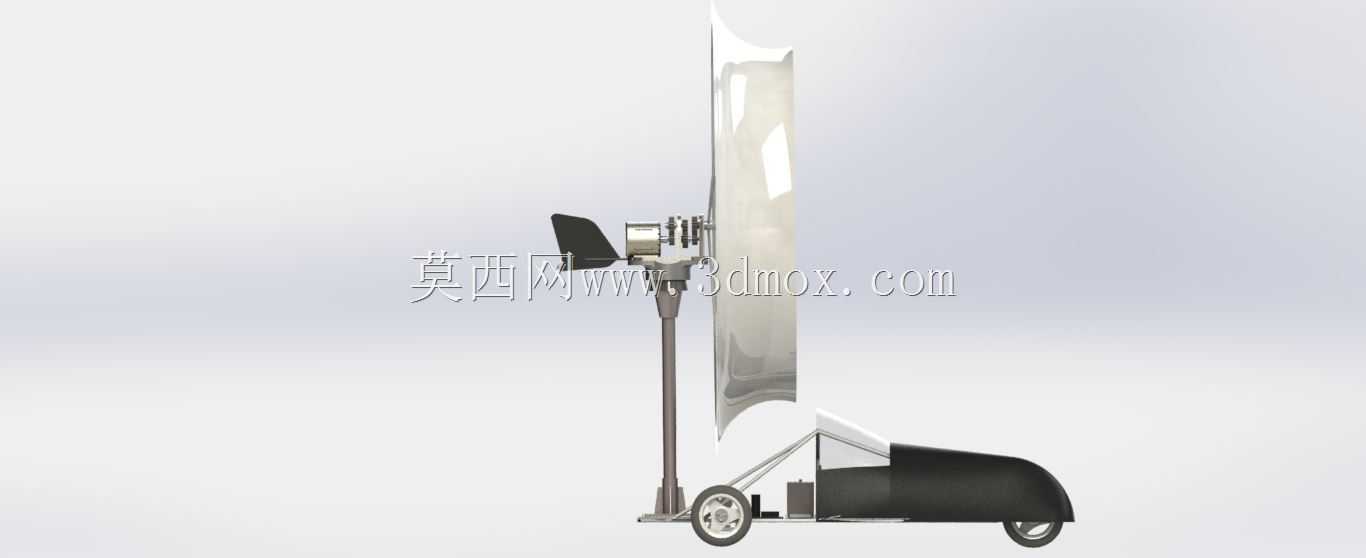

　　对于结构设计人员而言，该模型的价值在于把空气动力捕获、能量转换和车辆行走三个系统放在同一装配体中观察。设计推进时，可以先固定锥筒轴线和下部驱动轴线，再反向调整涡轮直径、壳体宽度和电池仓位置；也可以围绕重心位置校核支撑点分布，避免高置风轮导致整车姿态不稳。若用于实物验证，还需在现有外形基础上补充轮系、转向机构、制动接口和电气固定细节；若用于概念展示，则当前模型已经能够清楚表达风力驱动车辆的主要组成、能量流向和装配层次。
