V型六缸内燃发动机缸体总成结构

　　这套V型六缸内燃发动机三维结构，围绕乘用车与轻型商用车动力舱的实际布置需求展开，把两列呈夹角排布的气缸、缸体、缸盖以及顶置配气机构完整呈现出来。六只气缸分成左右两列，每列三只，两列之间通常取六十度或九十度夹角，这种布局的核心目的是在保证排量与输出功率的前提下压缩整机长度，让动力单元能够更紧凑地塞进横向或纵向布置的发动机舱。从结构工程师的视角看，V型布置相比直列六缸最大的优势在于轴向尺寸明显缩短，曲轴跨度减小，整机刚性更好，运转时的一阶振动也更容易通过夹角设计与平衡轴加以抑制。

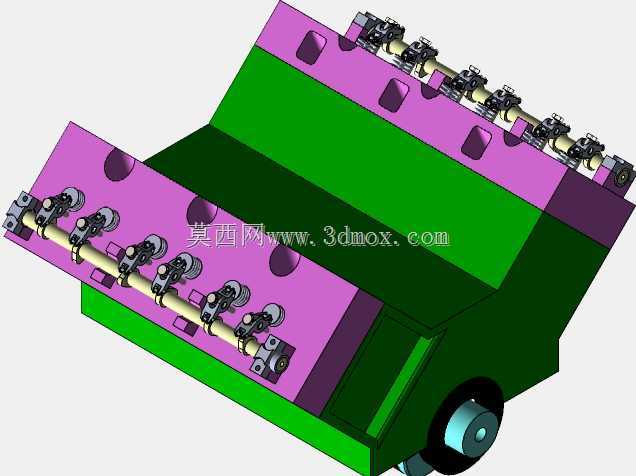

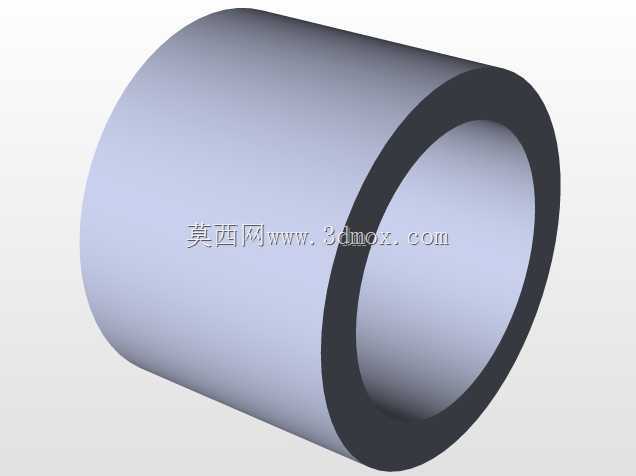

　　模型中绿色部分对应缸体主体，紫色部分为两侧斜置的气缸盖，缸体下部预留曲轴回转空间，前端露出的带轮结构对应曲轴输出端，用于驱动附件轮系。两侧缸盖顶面沿气缸列方向布置了凸轮轴、摇臂或液压挺柱以及气门组件，配气机构随凸轮轴转动依次控制进排气门开闭，完成进气、压缩、做功、排气四个冲程的时序配合。缸体内部需要布置气缸套、冷却水套、主油道与曲轴主轴承座，水套负责把燃烧室周围的热量带走，油道则在压力润滑下向曲轴轴颈、凸轮轴轴颈和配气机构供给机油。

　　在实际选型与布置中，这类动力总成的安装边界需要重点校核。整机长度方向由前端附件轮到飞轮壳端面确定，宽度方向受两列缸盖外廓及进气歧管、排气歧管占用空间约束，高度方向则要留出缸盖罩、进气歧管以及机油尺、加注口的维护空间。整车总布置时，发动机悬置通常布置在缸体两侧加强筋位置，三点式或四点式悬置既要承受整机重量，也要隔离燃烧冲击与往复惯性力引起的振动。曲轴中心线与变速器输入轴必须保证同轴度，飞轮壳与变速箱壳体的结合面、定位销孔以及启动马达安装位都属于关键接口。

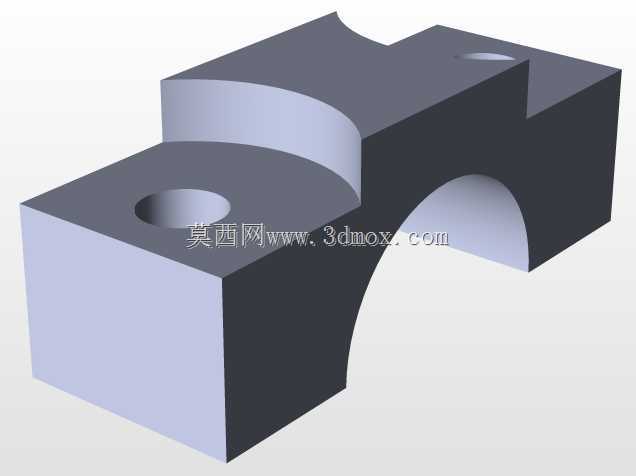

　　设计思路上，V6结构兼顾了平顺性与封装灵活性。六缸机本身发火间隔均匀，六冲程循环内做功重叠度高，输出扭矩波动小于四缸机型；两列气缸对称布置后，活塞连杆组的往复惯性力可以部分抵消，六十度夹角尤其有利于平衡一阶往复惯性力矩。缸盖采用每列独立成型的方式，便于布置顶置凸轮轴与多气门结构，也让铸造、加工和后期维修更方便。缸体下部的龙门式框架或主轴承盖加强结构，主要用于承受气缸爆发压力通过曲轴传递的载荷，避免主轴承孔失圆。

　　建模过程中需要重点处理的配合关系包括：活塞与气缸壁的间隙、连杆大头与曲柄销的配对、主轴瓦与主轴承座孔的同轴度、气门与气门导管的对中，以及凸轮轴轴承盖的拧紧顺序。冷却水流从缸体进入缸盖后，应优先覆盖鼻梁区与排气门座周围，再经节温器流向散热器；润滑油则从机油泵经主油道分配到曲轴轴承、连杆轴承和凸轮轴轴承，最后回流油底壳。进排气系统、点火或喷油部件、发电机、空调压缩机与转向泵等附件虽然在模型中做了简化，但在整机集成时都要围绕缸体上的安装点和轮系包络进行校核。

　　这类结构常用于教学演示、动力总成逆向设计、整车总布置校验以及维修培训，通过三维剖切与装配约束，可以直观理解曲柄连杆机构如何把活塞往复运动转化为曲轴旋转运动，也能核对V型夹角对整机宽度、高度和振动平衡的影响。
