透明玻璃质感花篮螺丝索具三维建模作品

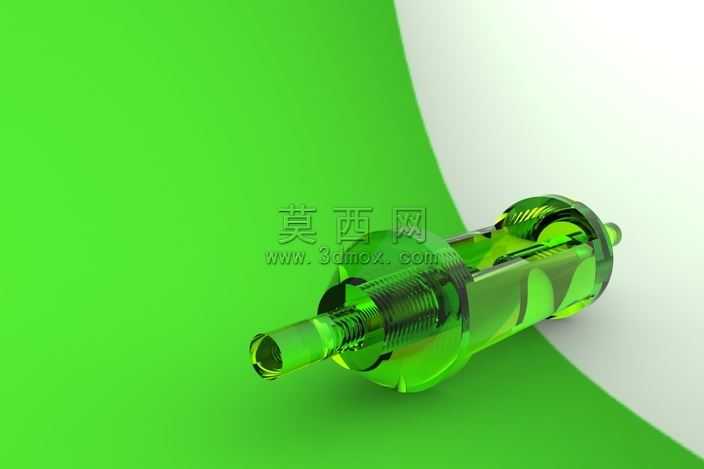

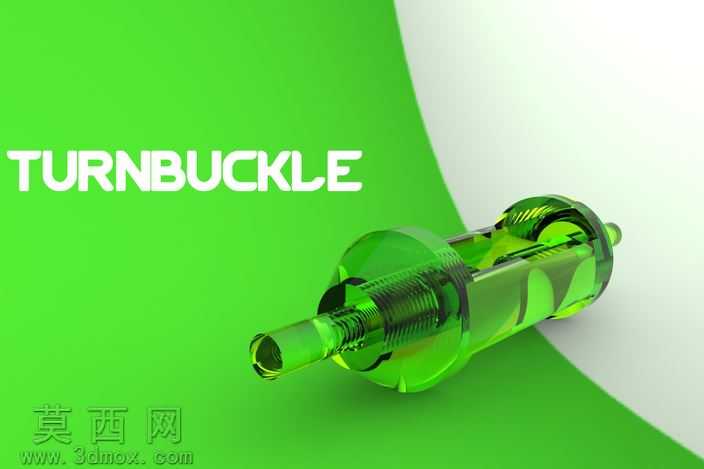

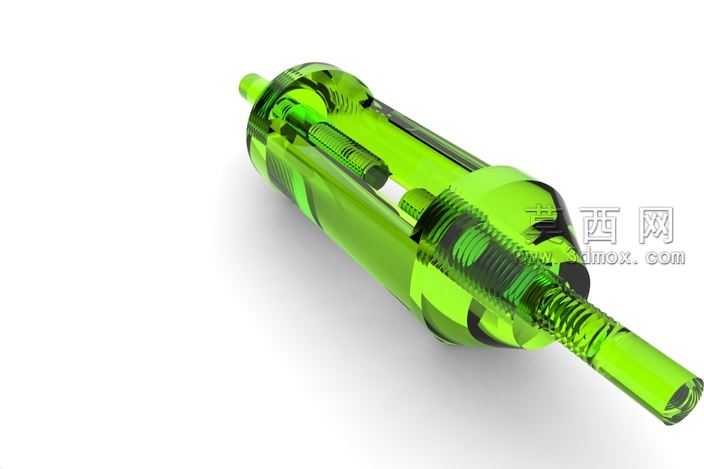

本作品为花篮螺丝（又称开体花兰、紧线扣）的三维建模成果，建模过程依托主流三维机械设计软件完成，整体遵循机械零件的标准化设计逻辑，完整还原了该类索具的核心结构特征。建模阶段首先通过草图绘制勾勒出两端螺杆、中部螺套的基础轮廓，针对两端正反牙螺纹结构，采用螺旋线扫描切除的方式精准生成螺纹牙型，严格匹配通用五金索具的螺纹参数规范，保证螺纹啮合结构的合理性；中部调节螺套的腔体结构采用抽壳与布尔运算结合的方式制作，还原螺套内部容纳螺杆旋合的空腔结构，同时对螺套外壁的防滑握持结构做了细节刻画，还原实际产品的操作便利性设计。材质与渲染环节，本次作品采用高透绿色玻璃材质进行效果呈现，通过调整材质的折射率、透光率、粗糙度参数，模拟出通透莹润的玻璃质感，同时在材质中添加轻微的色散效果，让光线穿过模型时呈现出自然的光影折射层次；场景搭建采用亮绿色与纯白色拼接的背景板，搭配柔和的三点布光方案，主光从侧上方打亮模型主体轮廓，辅光弱化暗部死黑区域，轮廓光勾勒模型边缘的通透质感，最终渲染出的效果清晰展现模型的内部结构与外部造型细节，让观者可以直观看到螺杆与螺套的装配关系。设计思路上，本模型严格参照实际花篮螺丝的工作原理进行结构还原，两端螺杆分别设计为左旋与右旋螺纹，转动中部螺套时可同步调整两端螺杆的伸出长度，从而实现对连接索具长度、张紧度的调节功能，模型各部件的装配间隙符合机械设计的公差要求，可直接用于装配演示、结构原理教学场景，也可作为五金配件类产品展示的可视化素材，模型结构完整无破面，各特征参数可编辑调整，能够适配不同规格花篮螺丝的改型设计需求。
