汽车发动机点火用火花塞三维结构设计

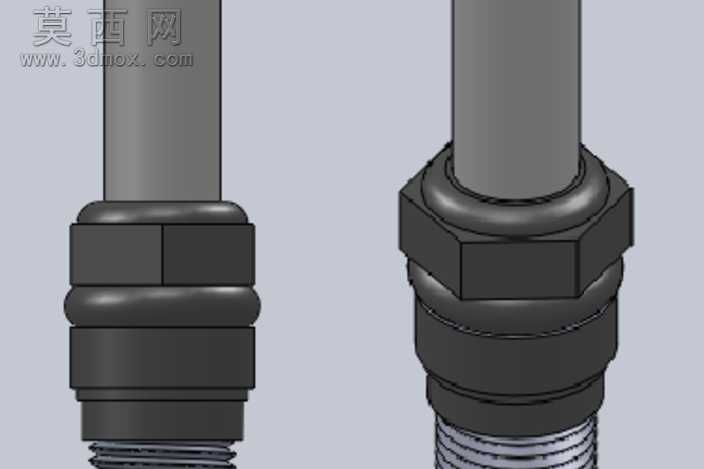

本作品为火花塞三维结构模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循火花塞实际生产的尺寸规范与结构逻辑，完整还原了产品各组成部分的几何特征与装配关系。建模阶段首先从核心的接线螺杆部分开始，通过旋转凸台命令生成杆身主体，精准控制杆身直径与长度参数，保证后续与绝缘部件的装配契合度；随后构建六角螺母结构，采用拉伸切除与倒角命令完成六角棱边的细节处理，还原标准紧固件的外形特征，同时预留出与绝缘壳体的配合公差。绝缘部件部分采用多层回转体结构设计，通过多段旋转凸台叠加生成，表面做了光滑过渡处理，还原陶瓷绝缘件的圆润质感，建模时特意区分了绝缘段与密封段的直径差，保证结构的合理性。金属壳体部分通过旋转与拉伸命令组合生成，下部的螺纹结构采用螺旋线扫描切除完成，精准还原螺纹的牙型与螺距参数，壳体上的多道密封筋结构通过环形拉伸与圆角处理实现，还原产品的密封结构特征。电极部分区分了中心电极与侧电极，中心电极采用细长回转体结构，端部做了收窄处理，侧电极通过折弯特征还原实际的弯折角度，保证电极间隙的尺寸符合真实产品的点火间隙要求。材质渲染阶段，金属部件采用哑光黑色金属材质，调整粗糙度参数模拟钢制壳体的氧化处理质感，绝缘部件采用深灰色哑光陶瓷材质，还原陶瓷绝缘体的细腻磨砂质感，螺纹部分采用亮面金属材质突出螺纹的加工细节，接线螺杆部分采用与壳体一致的金属材质保证视觉统一性。整体装配过程采用同轴心配合与端面配合完成各部件的定位，保证各零件的同轴度误差控制在合理范围内，还原真实产品的装配精度。设计过程中充分考虑了火花塞的实际功能结构，从接线端到点火端的各段结构都做了精准还原，既保证了模型的外观辨识度，也完整呈现了产品的内部装配逻辑，可用于机械结构教学、发动机配件展示、产品设计参考等场景，模型细节完整，各特征参数可编辑调整，方便后续根据不同型号的火花塞尺寸做参数修改。
