适配摩托罗拉对讲机的摩托剪辑结构设计

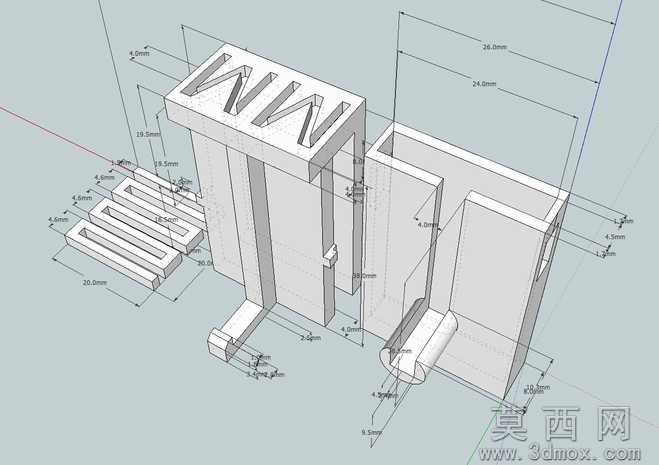

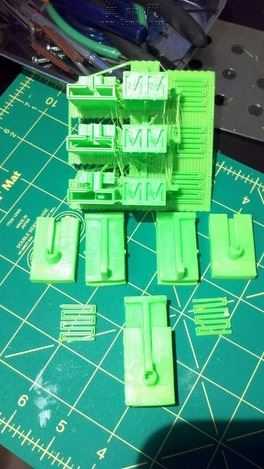

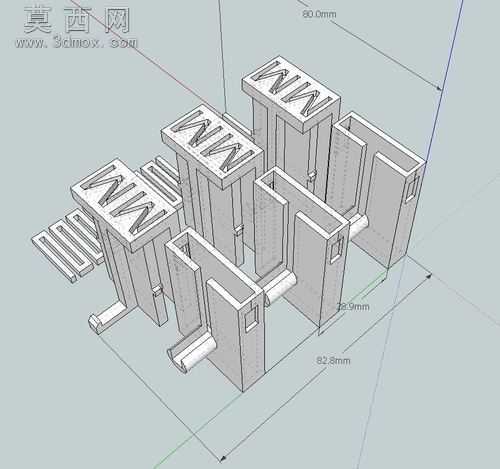

本作品为适配摩托罗拉对讲机的摩托剪辑夹持配件，采用三维建模软件完成全参数化结构设计，建模阶段严格遵循实际使用的尺寸公差要求，对每一处卡扣、卡槽、转轴配合位都做了精准的尺寸标注，确保各部件装配后无干涉、配合间隙符合日常使用的耐磨需求。建模过程中先完成主体基座的轮廓搭建，再依次拆分出皮带卡扣、弹性夹持臂、对讲机限位槽、转轴连接位等独立结构，每一处倒角、圆角都做了适配3D打印工艺的处理，避免打印过程中出现支撑难去除、棱角易断裂的问题。材质设计上针对不同功能部件做了区分，主体夹持结构选用耐磨硬质工程塑料材质，弹性卡合部位添加了韧性材质参数模拟，保证夹持时既有足够的固定力度，又不会因为反复插拔出现断裂失效。结构设计上参考了九十年代经典对讲机腰夹的使用痛点，针对原有腰夹易追踪错位、定价高、易折断的问题做了优化，将原有易断裂的薄型腰夹改为带加强筋的L型夹持结构，在夹持臂内侧增加了防滑纹理，配合对讲机背部的限位卡槽实现稳固固定，同时设计了快拆卡扣结构，无需额外工具即可快速完成对讲机的取放。设计过程中经过多次原型打印验证，第四次打印调试后实现了所有部件的无胶卡扣装配，打印完成的配件无需额外修剪即可直接组装使用，套件包含皮带环扣、塑料弹簧、滑动件等配套结构，所有印刷支撑结构拆除后即可扣合为完整成品，可同时适配多台同型号对讲机的夹持需求，单个单元可支持单台对讲机固定，通过结构拓展可实现多台设备的同时挂载，充分满足通讯调度场景下多设备随身携带的使用需求，整体结构紧凑，安装后不会额外增加过多携带体积，夹持力度经过反复调试，既不会因为日常走动出现滑落，也不会因为卡接过紧导致取放不便。
