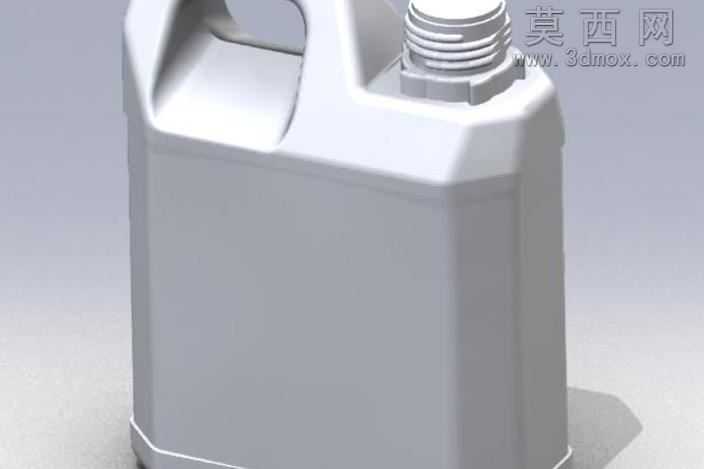

一升容量手提式塑料储液罐三维设计

本作品为一升容量手提式塑料储液罐的三维建模设计，整体采用食品接触级硬质塑料的材质设定，建模过程依托三维参数化设计软件完成，全程遵循注塑成型的工艺逻辑开展结构设计。首先进行整体轮廓的参数化草绘，以罐体的容量要求为核心基准，通过拉伸、拔模特征构建罐体的主体方正造型，罐体边角全部做圆弧过渡处理，既避免注塑过程中出现应力集中导致的成型缺陷，也能提升日常使用时的握持安全性，防止尖锐边角划伤使用者。罐体上部一体化设计内凹式提手结构，提手内侧做贴合人手握持弧度的曲面处理，提手与罐体衔接处做加厚过渡与圆角强化，保证满装液体时提手部位的结构强度，避免拎取过程中出现断裂变形。罐体顶部设计标准外螺纹瓶口结构，螺纹参数匹配通用密封瓶盖的尺寸要求，螺纹根部做止退台阶设计，保证瓶盖旋合后的密封性能，防止液体渗漏。建模过程中对罐体壁厚做均匀化参数控制，整体壁厚保持一致，仅在提手衔接、瓶口根部等受力位置做局部加厚处理，符合注塑件的壁厚设计规范，避免成型时出现缩痕、缺料等问题。完成基础结构建模后，对模型进行外观材质与渲染设置，赋予模型半哑光乳白色食品级塑料材质，调整材质的粗糙度、反射率参数，还原真实塑料容器的质感；渲染阶段搭建柔和的影棚光照环境，添加柔和的环境反射效果，清晰呈现罐体的曲面过渡、结构细节与材质质感，同时对模型的可制造性进行校验，确认所有结构的拔模角度符合注塑脱模要求，无倒扣、薄钢等不利于量产的结构问题，整体设计兼顾实用性、工艺性与外观质感，可用于食用油、调味液体等民用液态产品的包装结构参考，也可作为同类塑料容器设计的建模参考模板，帮助设计者快速掌握带提手塑料储液容器的建模逻辑与结构设计要点。
