带肋板立式支座安装底座结构件

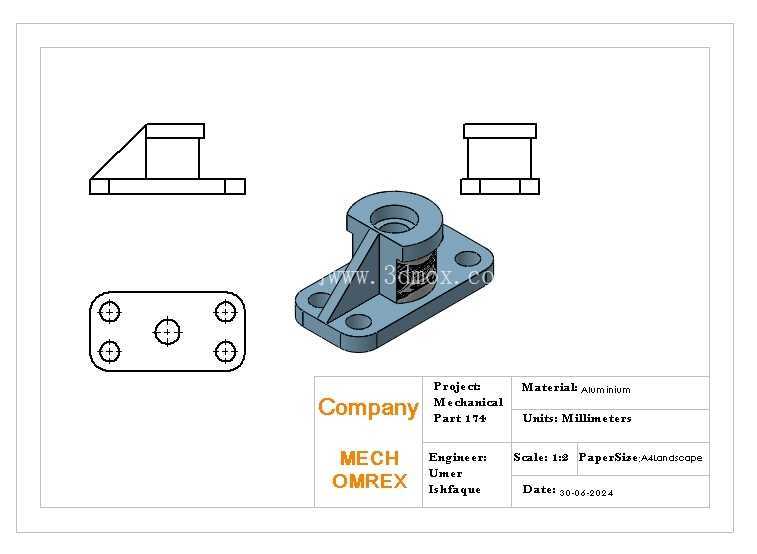

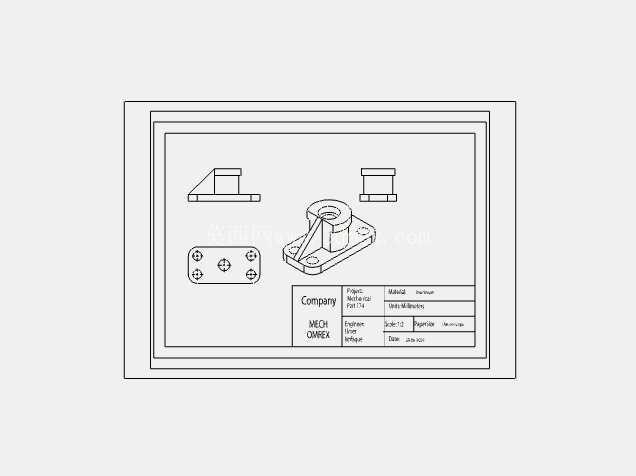

　　该支撑底座类构件在轻工装配线、小型检测工位、教学实训台以及非标自动化辅机中十分常见，核心作用是把上方的筒状功能部件稳定固定在工作台面或设备基板上，同时承受工作过程中产生的径向偏载、轻微振动与拆装时的侧向作用力。从结构布局来看，零件下部采用长圆形平板作为安装基体，平板四角布置沉头通孔，可直接穿过内六角螺栓与下方型材台面、焊接机架或铸铁平台锁紧；长圆形轮廓在保证四角安装跨距的前提下，削去两端多余尖角，既减少边角磕碰风险，也让铸件或机加工件的应力分布更平缓。底座平板中心开设贯通圆孔，该孔与上方立式圆筒的内孔保持同轴，既可作为穿线、通轴、排屑或气路通道，也能在装配时作为找正基准，方便操作人员使用销棒或定位芯轴快速确认上部部件与下方传动件的同轴度。

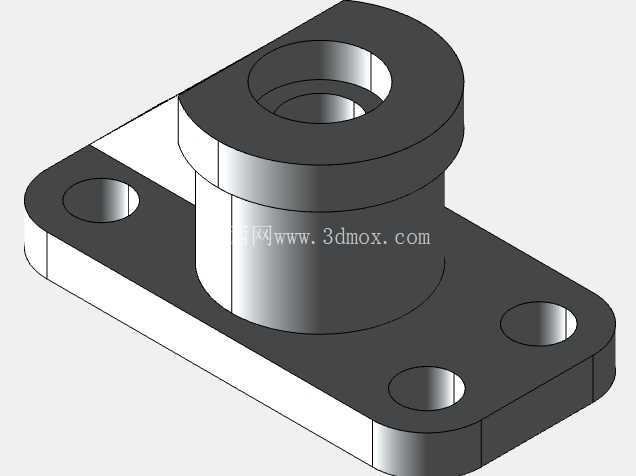

　　立式圆筒位于底板一侧，圆筒顶面加工出环形凸缘，凸缘外径略大于筒身，形成轴向定位台阶；当上方传感器外壳、小型导向套、张紧轮支架或铰接座套入筒段后，凸缘端面可承担轴向贴合面，配合紧固件即可限制零件向下窜动。圆筒与底板之间并非仅靠圆周焊缝或单一圆角连接，而是在侧方增设三角形加强肋板，肋板一条直角边贴合底板上表面，另一条直角边贴合圆筒外壁，形成封闭的三角承力区域。这种设计针对的正是悬臂受载场景：当上部筒件受到垂直于筒轴线的水平力时，力矩会在筒根位置产生较大弯曲应力，若仅靠筒壁与平板连接，长期交变载荷下容易在焊缝或铸造圆角处萌生裂纹；加入肋板后，载荷路径从筒壁直接传递到肋板，再分散至整块底板，筒根区域的应力峰值可明显下降，整机运行时的支撑刚性也随之提升。

　　从外形尺寸与安装边界判断，底板长度方向决定了两支点螺栓的跨距，跨距越大，抗倾覆能力越强，但占用台面空间也相应增加；该件将圆筒布置在底板偏置位置，而非正中心，说明其适配的是旁侧支撑工况，例如为输送带侧边的导向轮提供立轴安装位、为实验设备边缘的夹持模组提供垫高座，或是在紧凑机柜内为穿线接头提供垂直过渡通道。偏置布局让肋板恰好落在圆筒与底板远端之间，三角形斜边顺着载荷方向延展，材料利用效率高于整块实心垫高块。底板厚度、圆筒壁厚与肋板厚度采用逐级匹配的比例关系，底板承担地面压应力与螺栓预紧力，厚度最大；圆筒承担径向配合与轴向支撑，壁厚适中；肋板主要承担弯曲与剪切载荷，厚度略薄，在满足刚性的前提下控制整体重量。

　　实际建模时需重点关注几处工程细节：其一，底板四角安装孔的沉头深度要与所选螺栓头高度匹配，保证锁紧后螺栓头不高出板面，避免上方其他零件干涉；其二，圆筒上端面与底板底面应保持平行，中心孔与底面保持垂直，否则上部安装的轴系或检测元件会出现偏斜；其三，肋板与圆筒、底板交接处应保留合理铸造圆角或焊接圆角，避免直角造成应力集中，同时圆角半径不能过大，以免影响螺栓放入或零件贴合；其四，底板底面可根据使用场景选择全平面加工或局部凸台加工，全平面适合软质台面与减振垫贴合，局部凸台则能减少机加工面积并提升接触平面度。

　　该构件材料选用铝合金时，重量轻、耐腐蚀，适合教学演示、光学平台和移动设备；若改为钢件并做发黑或喷漆处理，则可用于载荷更大的焊接夹具与生产线辅机。零件整体结构简洁，没有复杂曲面与内部异形腔，既适合铸造后铣削端面、镗孔的工艺路线，也可由铝板直接铣削成型，用于小批量试制。装配完成后，底板通过四孔固定，圆筒提供上部零件的同轴安装基准，三角肋板抵消侧向弯矩，三者共同构成一个占地小、装拆方便、承力明确的立式支撑单元。
