TW29型窄轨蒸汽机车精细结构

　　这套TW29型蒸汽机车三维结构，面向窄轨工矿牵引、林场调车、 heritage 线路复原以及教学演示场景展开建模，整体把锅炉、烟箱、司机室、车架、走行部和阀动机构放在同一装配基准下处理，适合在结构评审、运动校核、展示动画和改装方案讨论中使用。

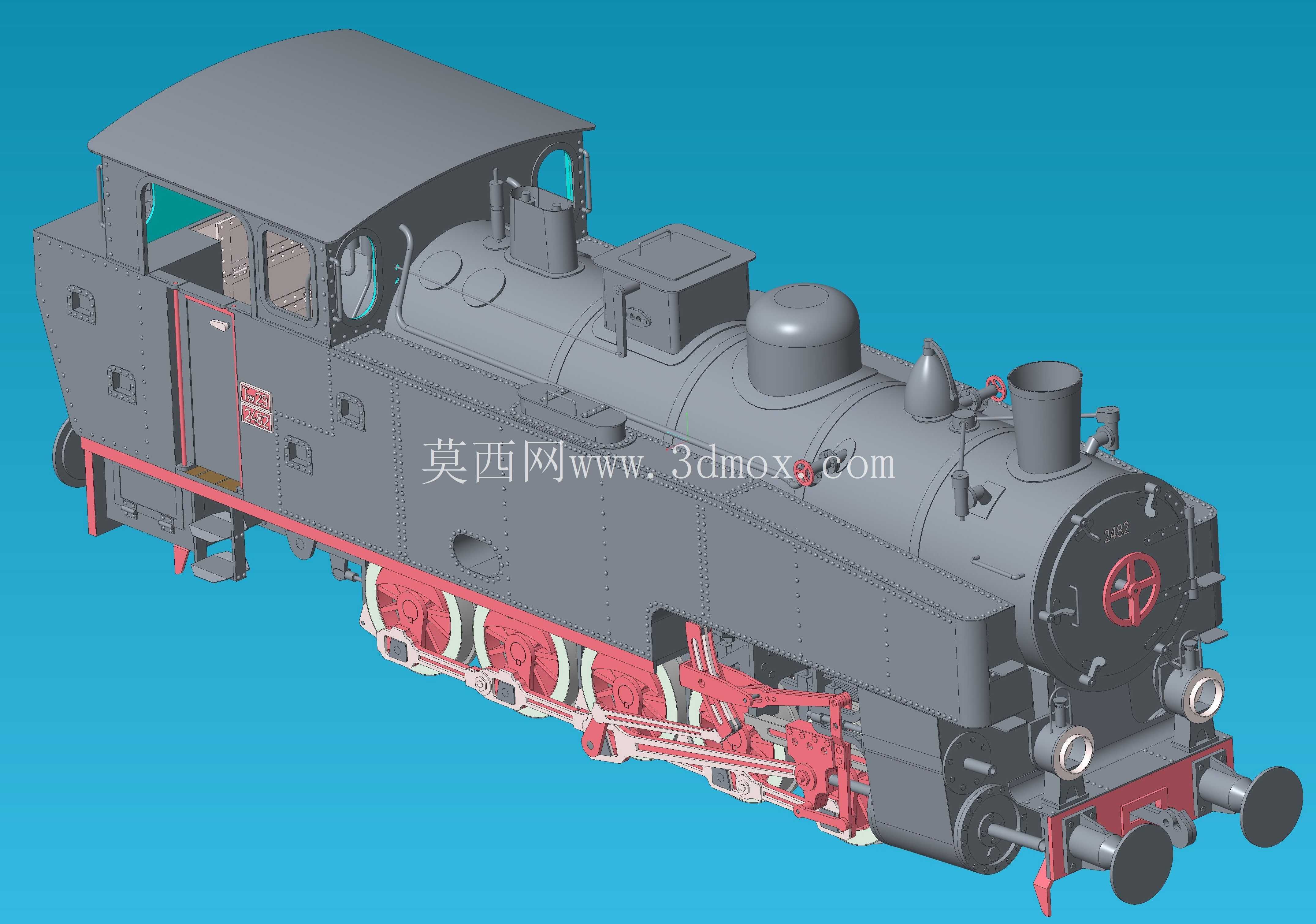

　　建模时先从车架纵梁和锅炉中心线确定主基准。锅炉筒体沿车架纵向布置，前端连接圆形烟箱，烟箱正面保留炉门、手轮和观察结构；顶部依次布置汽包、砂箱、烟囱和汽笛等附件。汽包承担蒸汽汇集与干燥空间，砂箱向轨面撒砂以改善起动黏着，烟囱与烟箱排烟通道对齐，各附件的接管、法兰和检修盖均按装配关系表达，而不是单纯贴在外壳上。

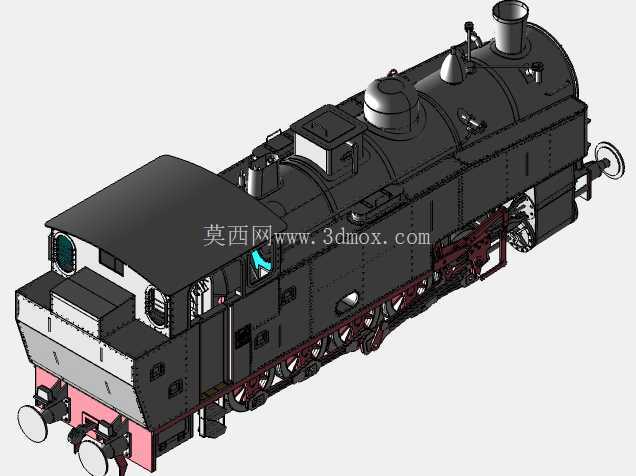

　　司机室位于锅炉后段，采用带顶棚的封闭操作空间。侧窗、后窗、门框、踏板和扶手均有独立结构，室内区域预留司机操作位、炉门操作空间和管路通道。司机室侧壁与锅炉包板之间保留检修间隙，顶棚边缘做了排水和遮挡处理；入口踏步落在车架侧梁外侧，高度与走行部、平台边界协调，便于人员上下和日常加煤、加水作业路线的检查。

　　走行部是该模型的重点。车架下方布置多组动轮，轮对采用红色轮辐与连杆机构，主动轮通过主连杆、偏心杆和阀动零件把汽缸往复运动传递到各动轮。模型中保留了曲柄销、连杆端头、弹簧悬挂、轴箱和制动相关构件的相对位置，能够直观看到轮轴转动时连杆的运动包络。前端设有小直径导轮和缓冲梁，缓冲梁上安装车钩、缓冲器和前照灯；轮缘、轨距方向间隙以及转向通过曲线时的轮轨空间，在后续详细设计中可继续作为校核重点。

　　车体侧面保留了管路、阀门、爬梯、平台和铭牌位置。锅炉包板、汽缸、烟箱门、砂箱盖与车架之间通过支架或螺栓座连接，外露管线沿包板和车架走向布置，避免与司机室门、连杆运动区和检修平台干涉。红色底架、连杆与灰色锅炉外壳形成清晰分区，既符合展示识别需要，也便于在工程图中按部件拆分材料和表面处理。

　　从安装边界看，机车长度主要由前端缓冲梁至后端司机室外壁决定，宽度受烟箱、汽缸、走台和扶手外侧边界控制，高度方向最高点为烟囱或汽包。轮对轴心距、动轮直径、导轮位置和车架离地高度共同决定曲线通过能力与下部限界；司机室门窗、顶棚外沿和顶部附件则控制上部轮廓。若用于线路布置，应把固定车体轮廓与连杆、轮对、制动杆件的运动轮廓分别建立检查集合，再与轨道中心线、站台边缘、隧道断面和车间检修坑尺寸做空间比对。

　　在实际用途上，这类小型蒸汽机车可服务于厂矿短距离牵引、旅游观光线动态展示、铁路科普教具以及影视道具复原。结构设计需要同时兼顾燃烧产汽、汽机传动、制动操作、煤水装载和人员维护。模型把锅炉热机部分与机械走行部分的连接关系完整呈现：锅炉提供蒸汽，汽缸把蒸汽压力转换为活塞杆往复运动，连杆再驱动轮对旋转；车架承受锅炉、司机室和附件载荷，并通过轴箱、弹簧把载荷传递到轮对和轨道。

　　建模过程中，复杂曲面主要集中在锅炉筒体、烟箱、汽包和顶棚，规则件则集中在轮对、连杆、螺栓座、扶手和踏板。装配时应优先约束车架与锅炉轴线，再安装烟箱、司机室和顶部附件，最后装配轮对与阀动机构。连杆类零件不宜只做静态外观，曲柄销中心、轮轴中心和连杆长度需要保持一致，否则运动仿真会出现跳变或干涉。对于展示渲染，可将锅炉包板、车架、动轮和管路分层设色；对于工程深化，则应继续补充壁厚、焊缝、管径、弹簧参数、制动管路和煤水车接口等细节。

　　整体来看，该结构不是单一外观造型，而是一套围绕蒸汽牵引原理组织的机车装配。它既能用于讲解锅炉、汽机、走行部和司机室之间的功能关系，也能作为窄轨机车复原、限界校核、运动动画和结构再设计的基础模型。
