工业控制常用电子元器件组合结构

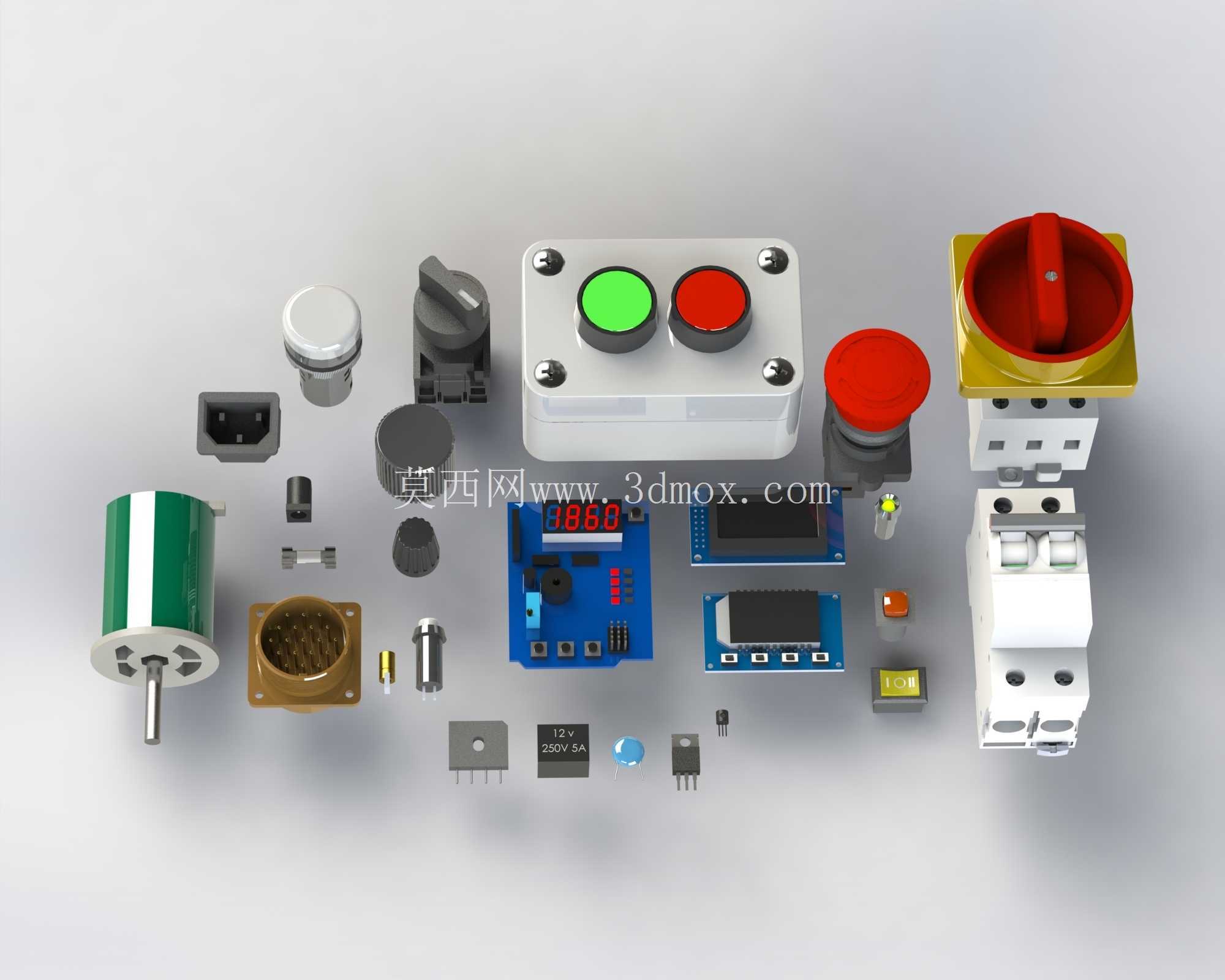

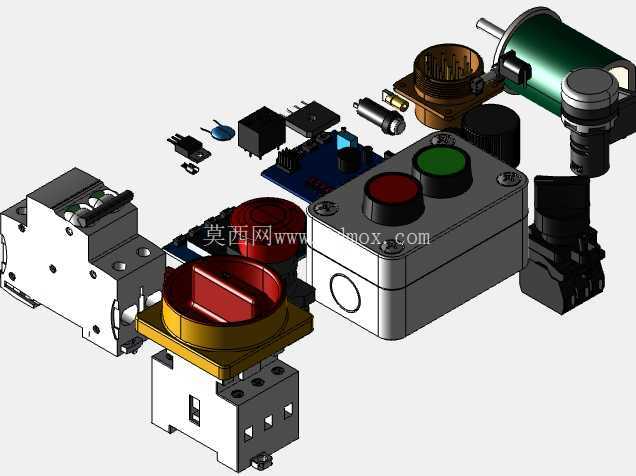

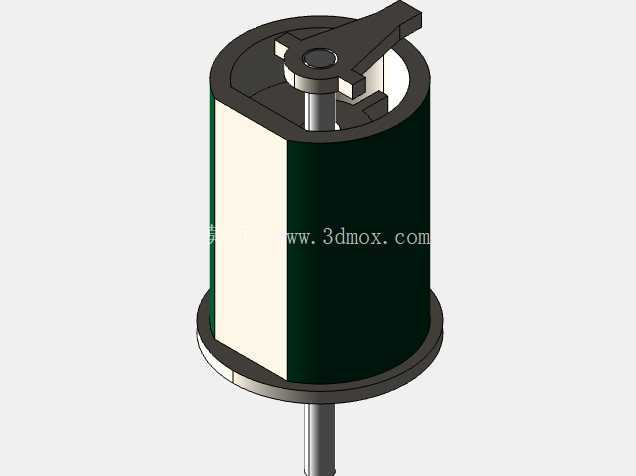

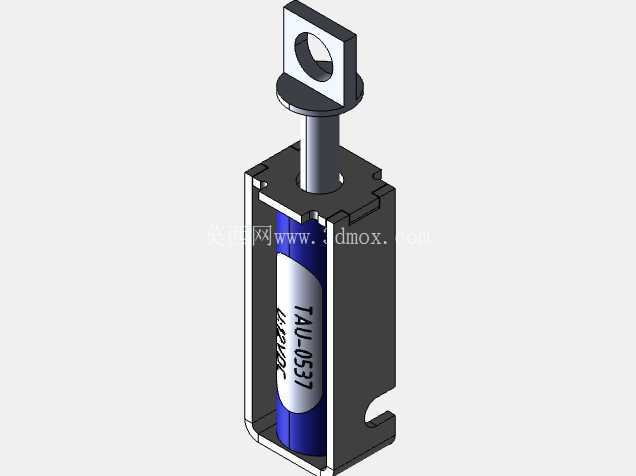

　　这套电子元器件组合覆盖了工业控制柜、小型自动化设备、教学实验台以及非标电气装配中经常遇到的典型零件。建模时没有把所有元件做成单一外观件，而是按照实际装配关系区分了操作面、安装法兰、接线端、固定孔和壳体轮廓，便于在整机布局阶段直接判断干涉、走线空间和维护开口。现场使用中，启动按钮、急停按钮、选择开关通常布置在操作面板或设备入口处，工人通过按压或旋转完成启动、停止、复位和模式切换；继电器、小型断路器和接线模块集中安装在柜内导轨上，承担信号转接、负载通断和保护隔离；连接器、插座、端子和小型电路板则分布在传感器支路、执行器支路以及控制板卡之间，用来完成电源、信号和通讯线路的可靠连接。

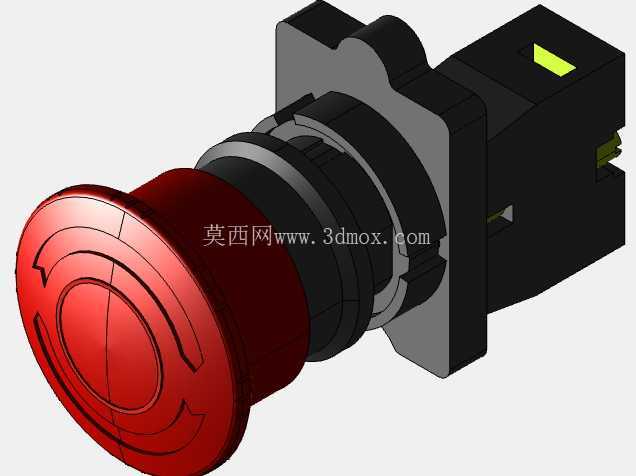

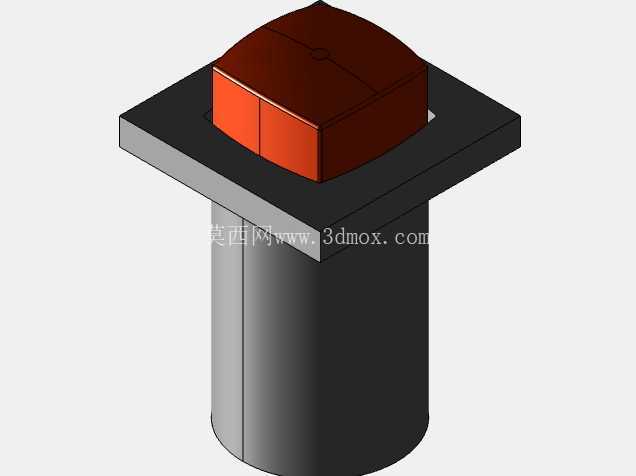

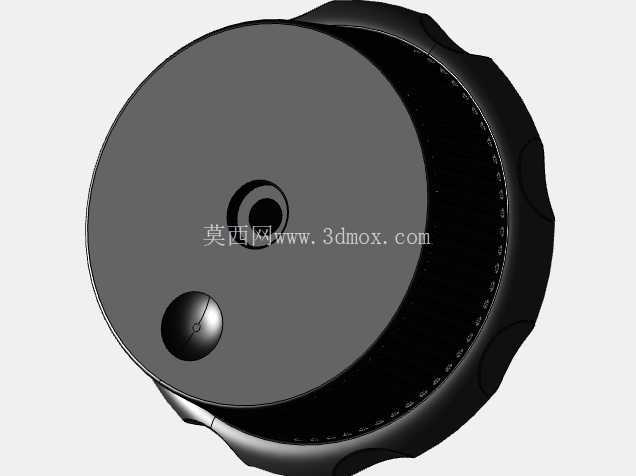

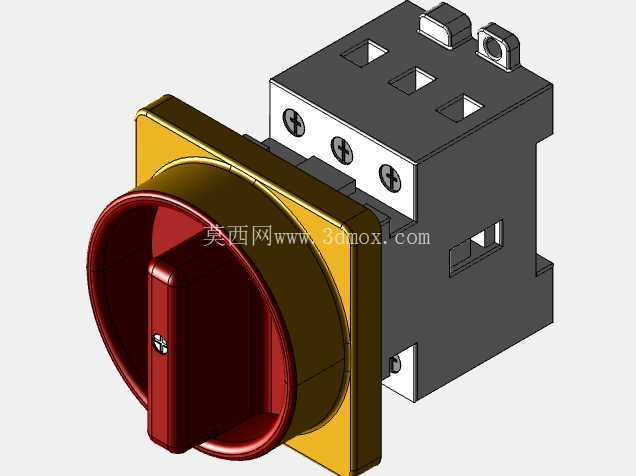

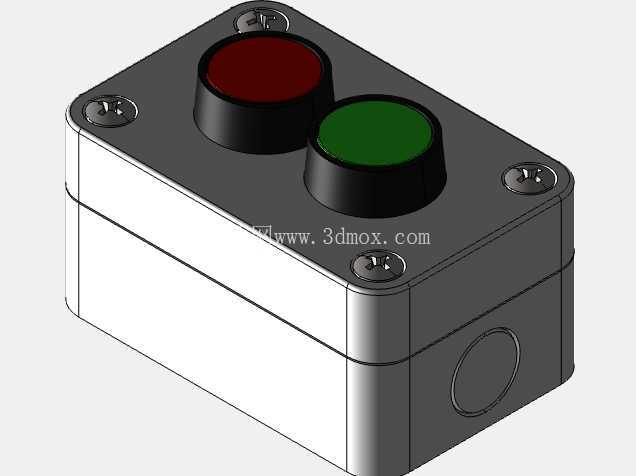

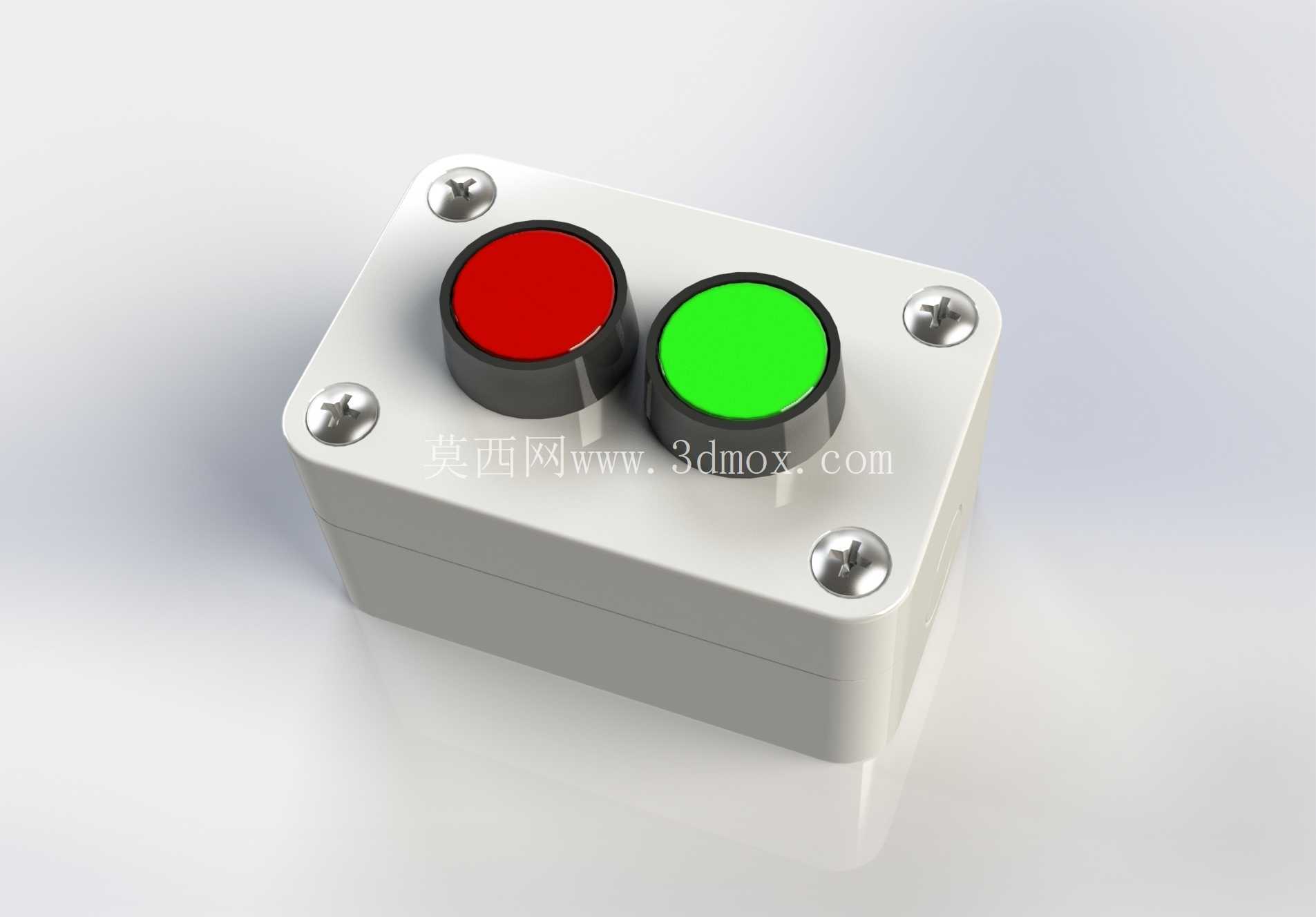

　　从结构设计角度看，面板类元件的关键边界在于头部直径、锁紧螺母厚度、螺纹筒长度和背部接线区深度。按钮头部需要露出面板足够高度，保证戴手套操作时仍能明确触发行程；背部不能与线槽、端子排或柜内横梁发生冲突，因此三维布局中应保留接线弯折半径和插拔工具空间。急停件采用红色蘑菇头造型，盘面尺寸明显高于普通按钮，目的是在异常情况下能够被快速拍击；其黄色或红色警示圈与周围普通按钮形成视觉区分，安装位置通常避开容易误碰的区域，同时保证人员伸手可及。选择开关和旋钮带有手柄方向特征，模型中保留了档位指向和旋转限位关系，可用于检查两档、三档操作时面板标识是否清晰。

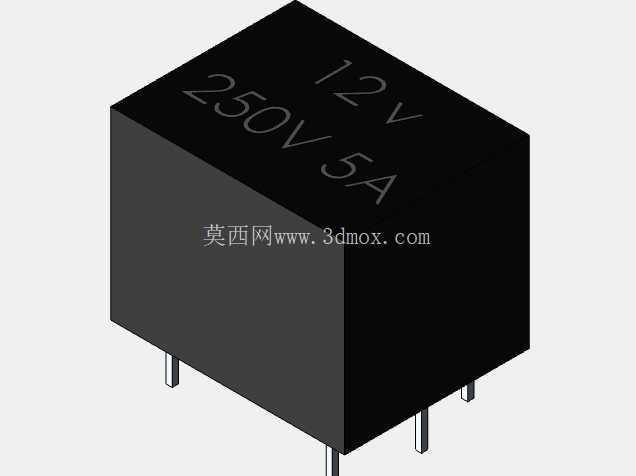

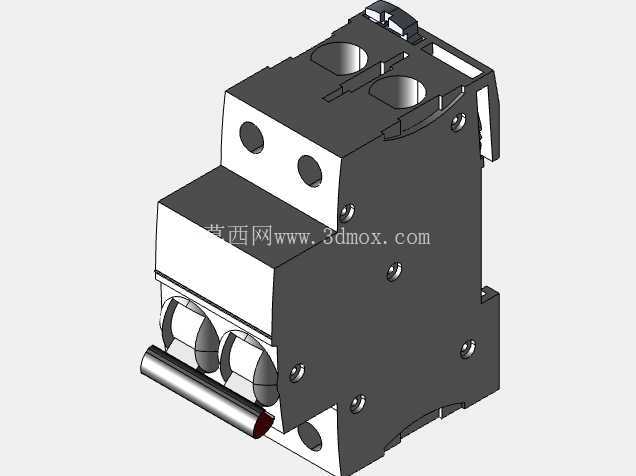

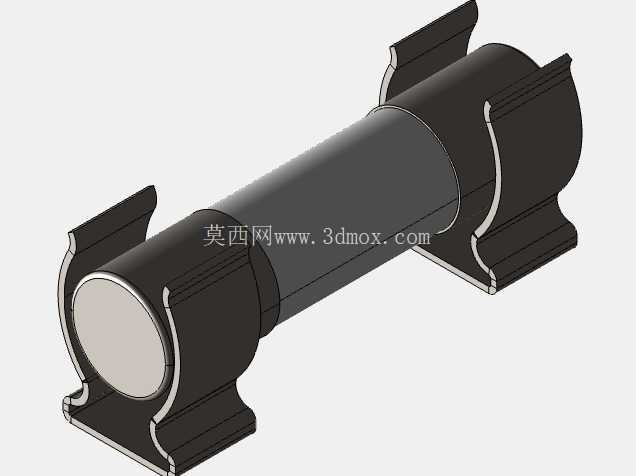

　　柜内元件的设计重点不在外观，而在安装基准。继电器、断路器、端子模块多依赖标准导轨或螺钉固定，模型需要体现底部卡扣、侧面宽度、上端接线孔和前端操作手柄。排布时不能只追求整齐，还要考虑发热元件之间的间距、强电与弱电回路的分隔、线束从线槽到端子的转弯路径，以及后期更换元件时手指和螺丝刀的操作空间。若多个元件并排密集安装，前端手柄高度、标签条位置和接线螺钉朝向都会影响维护效率；若靠近柜壁或安装板边缘，则需复核固定孔边距，避免装配时无法放入工具。

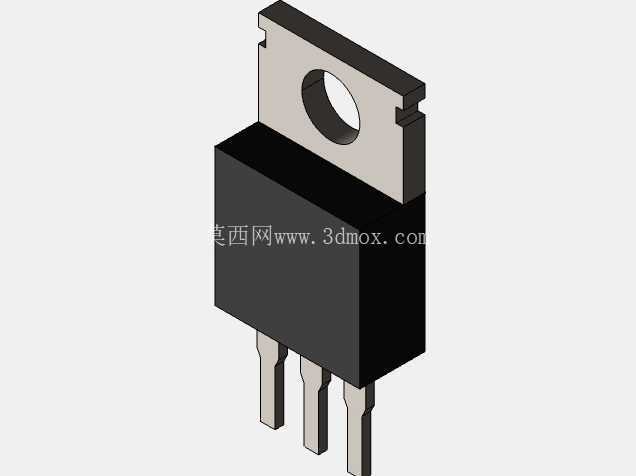

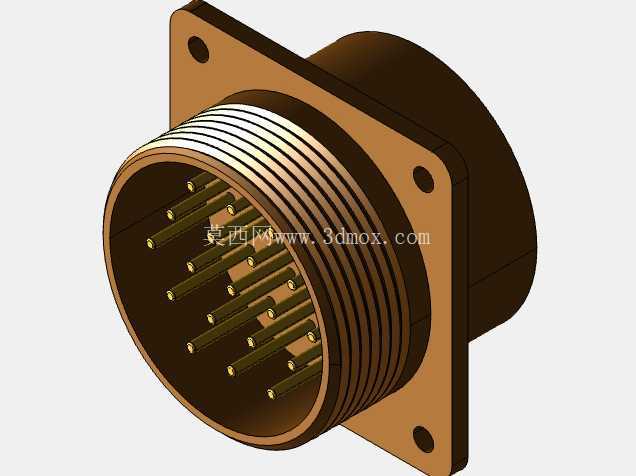

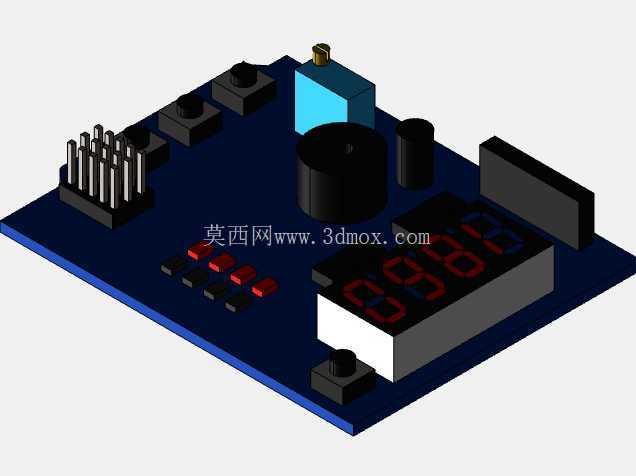

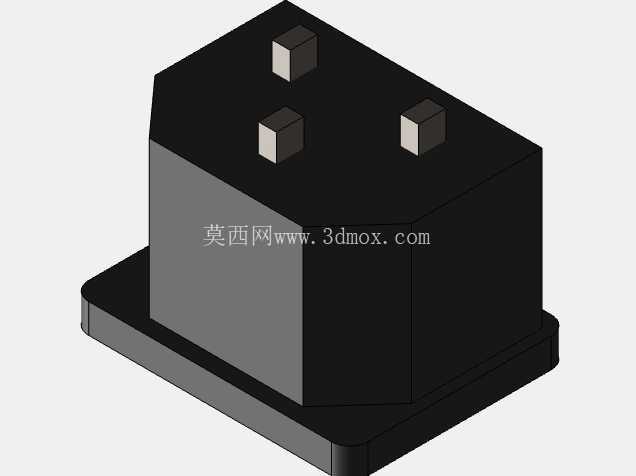

　　电路板、模块和小型芯片类零件在设备中常用于信号采集、电压转换、指示驱动和局部控制。建模时保留了板边轮廓、安装孔、接口位置和主要元件高度，能够在结构评审中检查板卡与壳体之间的间隙。板卡上方若有盖板或透明观察窗，需要确认最高电容、接线座或显示模块不会顶碰；板卡下方若穿过线束，应避免焊点、引脚与金属支架直接接触。连接器和插座的位置尤其需要与外壳开孔协同设计，插头插入后会占用额外长度，线缆折弯后还会形成动态包络，不能只按静止本体尺寸预留空间。

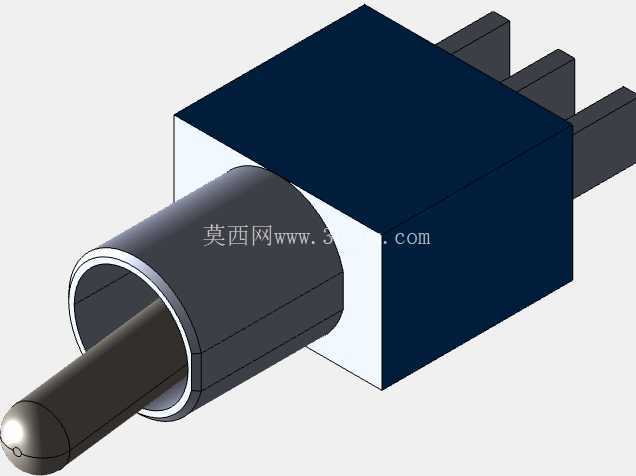

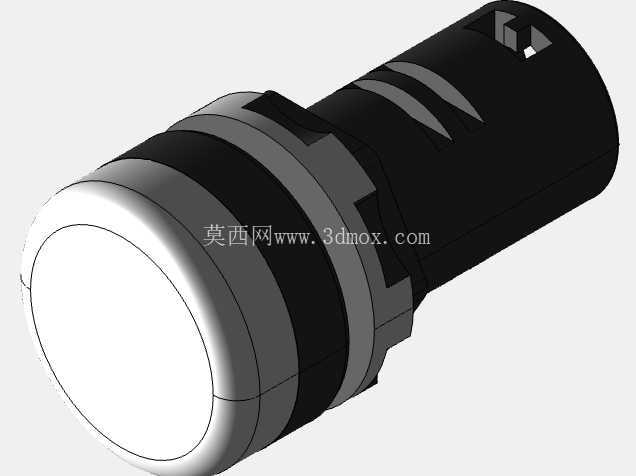

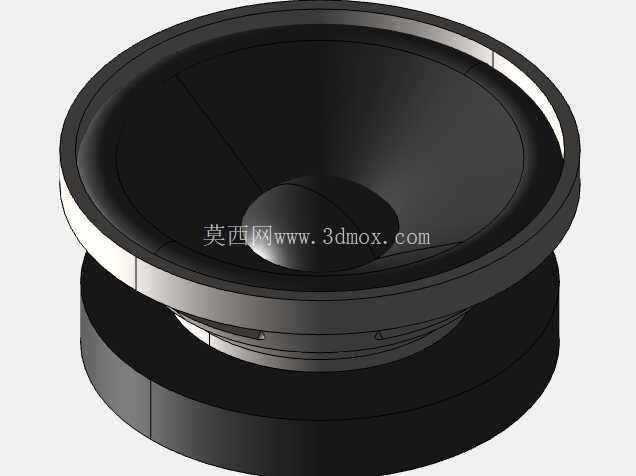

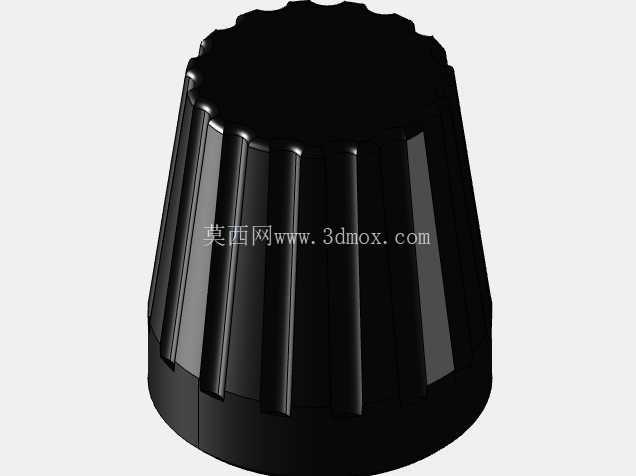

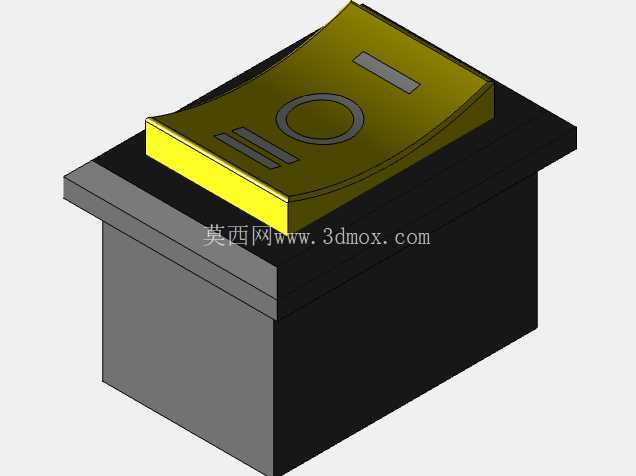

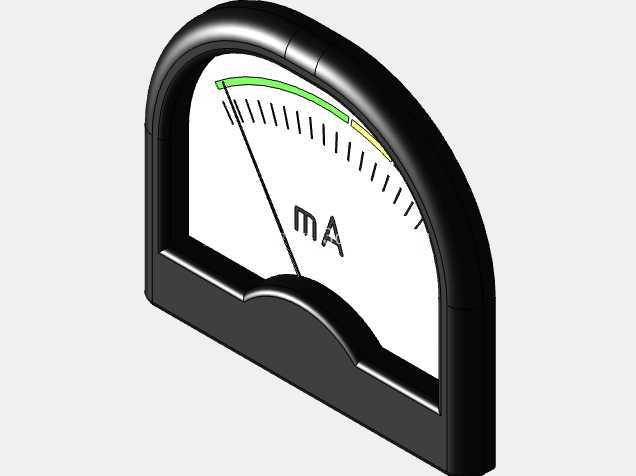

　　扬声器、蜂鸣器和指示类元件常用于故障提示、运行反馈或人机交互，其出声孔、安装面和接线方向需要在面板设计时同步考虑。若发声元件紧贴封闭壳体，声音传播会受到明显影响；若安装在薄面板上，还应考虑振动传递和固定方式。开关手柄、遮光罩、旋钮帽等小件虽然结构简单，但对整机操作体验影响直接：帽沿太小会降低操作辨识度，手柄过长可能在设备搬运时受撞，遮光罩高度不足则无法减少环境光对指示灯的干扰。

　　在三维总装中，这批元件的价值在于把电气设计从原理图推进到可制造的空间布局。设计人员可以用它核对面板开孔阵列、柜内导轨长度、线束走向、标签区域和维护门开启范围；机械工程师可以据此调整安装板、支架、压线槽和外壳切口；采购与装配人员也能通过外形差异识别不同元件的安装方式。整体建模思路强调真实比例和装配边界，既保留按钮、继电器、开关、连接器、电路板等零件的识别特征，也避免把模型简化成无法用于干涉检查的摆设，从而在非标设备开发、控制柜装配验证和电气结构教学中提供直接参考。
