枢轴牵引式七盘牧草圆盘割草机

　　该套三维结构围绕牵引式牧草收获作业展开，核心为长悬臂枢轴连接的七组圆盘切割单元，适配丘陵缓坡、连片草场及条播饲草地块的收割工况。整机采用拖拉机后三点悬挂搭配侧向延伸长梁的布局，作业时切割总成可横向探出拖拉机轮迹外侧，避免拖拉机轮胎碾压未收割牧草，减少饲草损失；转场运输时可通过枢轴铰接结构将切割臂折叠收拢至机身侧方，压缩整机横向外廓，满足乡村窄路、田埂便道的通行要求。

　　从实际用途来看，该设备主要用于苜蓿、黑麦草、天然草场牧草以及田间杂草的低位切割，切割后的草条均匀铺放，为后续搂草、打捆作业预留规整的物料铺层。七盘切割单元沿横梁等距排布，相邻圆盘的切割轨迹存在合理重叠，作业幅宽覆盖范围大，既不会出现漏割条带，也能避免刀盘运动干涉。每个圆盘下方配置铰接式甩刀，刀座采用浮动连接，遇到田间小石块、土埂凸起时，刀具可被动避让后快速复位，降低崩刀概率；切割盘高度可通过限位机构调整，留茬高度能够根据牧草品种、地表平整度进行设定，既保证收割效率，也避免切入土壤造成刀具异常磨损。

　　结构设计上，长牵引臂采用箱型梁截面，在控制整机自重的前提下保证悬臂刚度，作业过程中横梁挠曲变形量被约束在允许范围内，防止两端切割盘高度差过大导致割茬不齐。臂架与主机架的枢轴铰接点配置回转限位，配合液压杆件实现切割臂的展开、折叠与仿形升降：作业状态下液压系统提供恒定下压力，让切割单元贴附地表随地形起伏；遇到田埂、排水沟等障碍时，可操控油缸抬起切割总成，无需拖拉机倒车绕行。动力传递路径从拖拉机后动力输出轴接入，经齿轮箱、传动轴分路传递至各个圆盘刀座，传动链布置在梁体内部，外侧设置护罩，既阻挡牧草碎屑、泥水侵入传动部件，也避免作业人员触碰运动构件。

　　外形与安装边界方面，展开作业状态下整机横向跨度由七盘切割幅宽决定，长悬臂从悬挂点向外延伸，设计时需校核拖拉机后轮外侧与切割臂的安全间隙，保证转向过程中机身与臂架无碰撞；折叠运输状态下，切割总成回转至拖拉机侧后方，整机宽度控制在常规农用道路通行限值内，悬挂点尺寸匹配标准拖拉机三点悬挂接口，挂接时仅需对准上下连接销即可完成装配，无需额外改造拖拉机底盘。切割单元底部设置滑橇支撑，滑橇底面与切割刀具最低点保留设定高差，作业时滑橇沿地表滑动，既承担部分机身重量，也作为留茬高度的机械限位，防止刀具直接扎入泥土。机架外侧的护板、挡草罩采用圆弧过渡造型，可将切割后的牧草向机组内侧导流，形成连续均匀的草条，避免碎草四散缠绕传动轴。

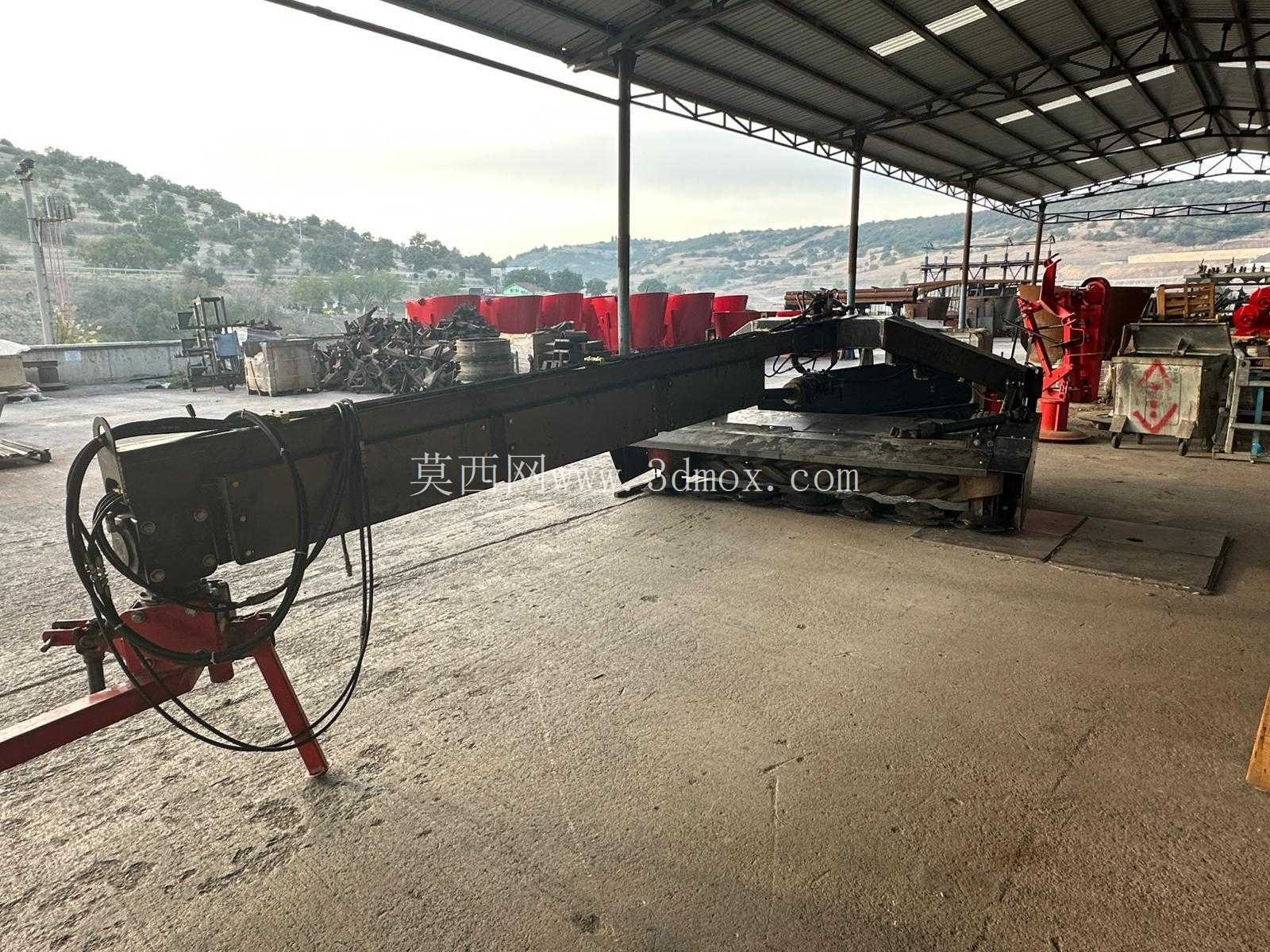

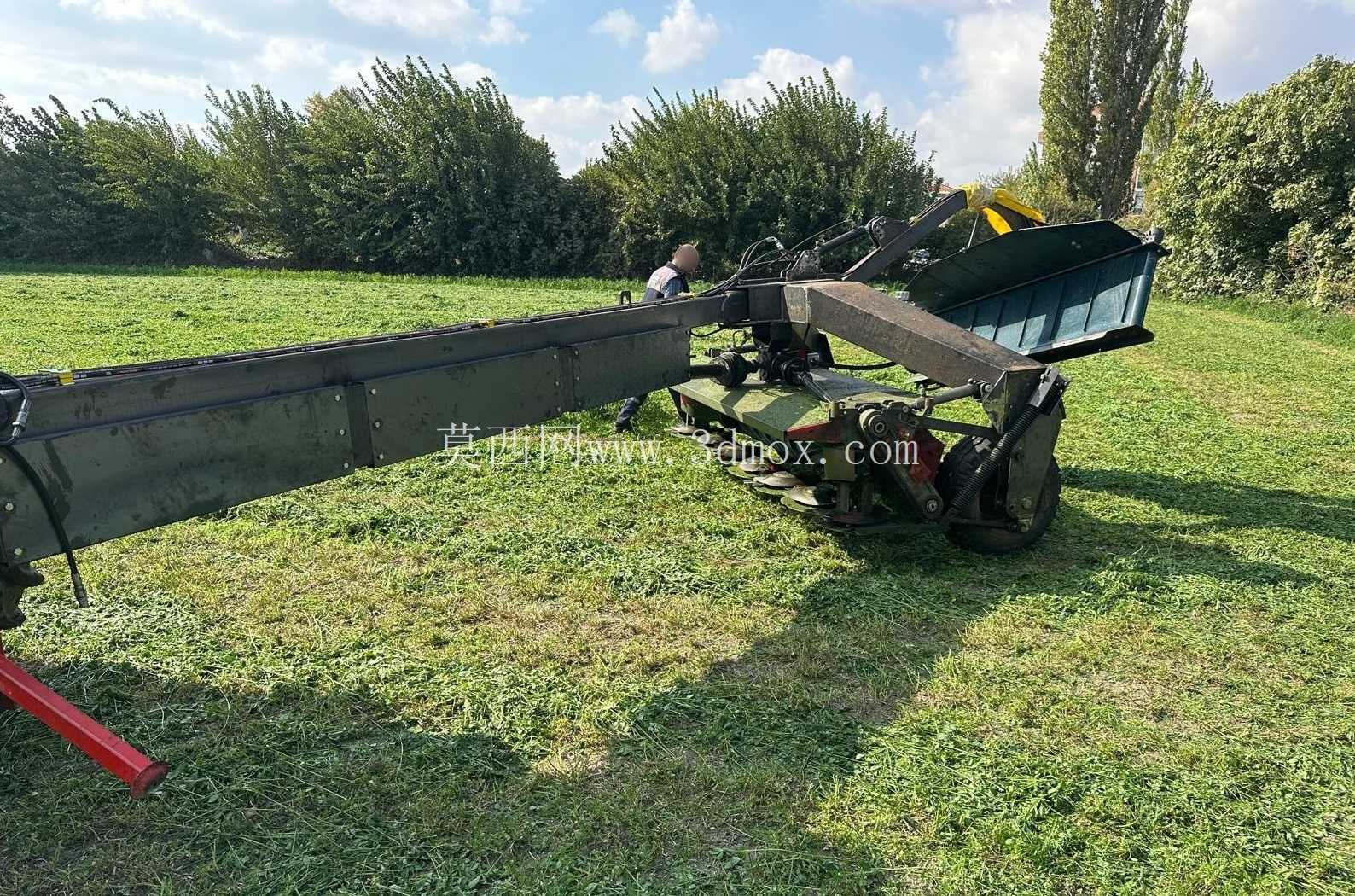

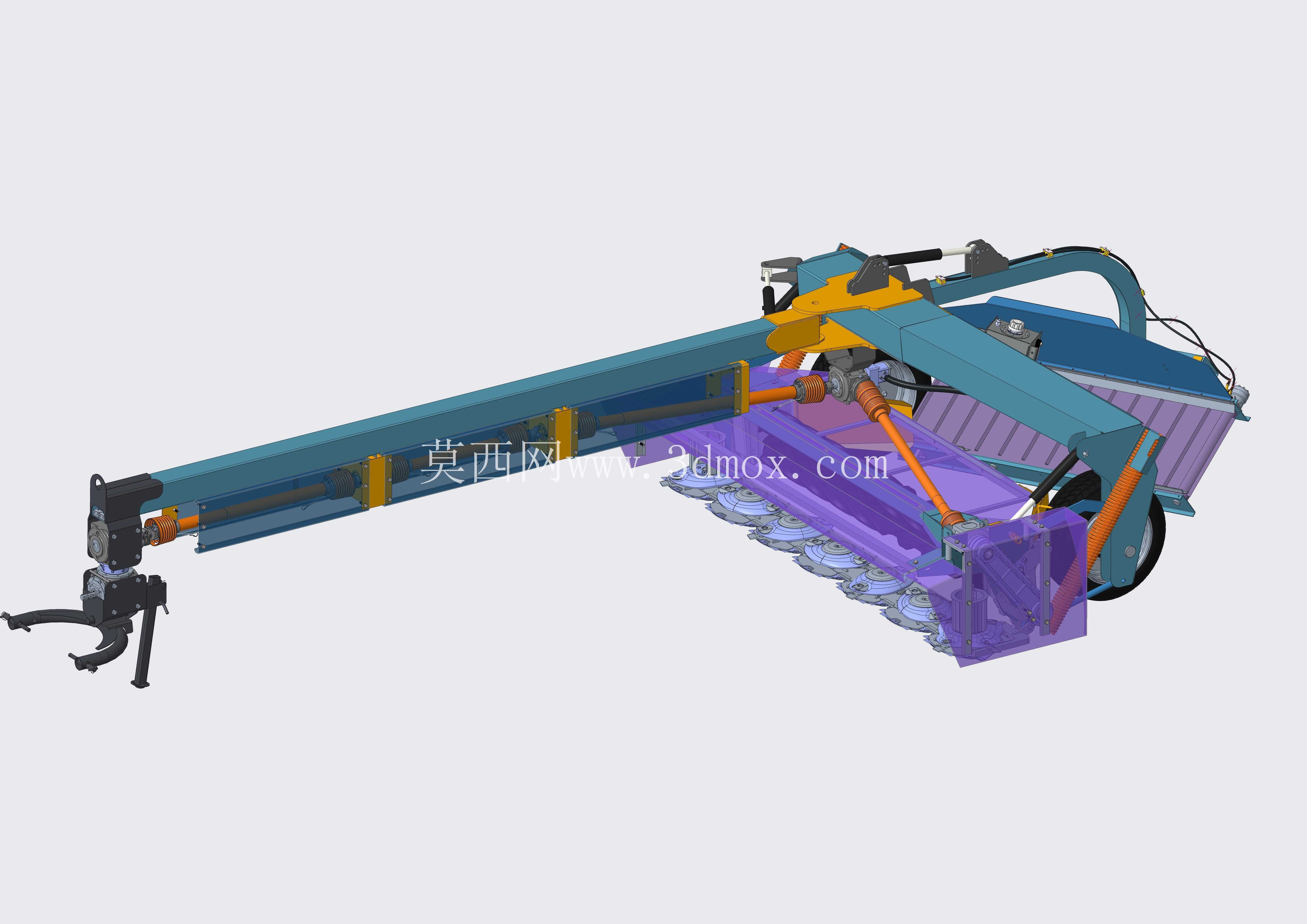

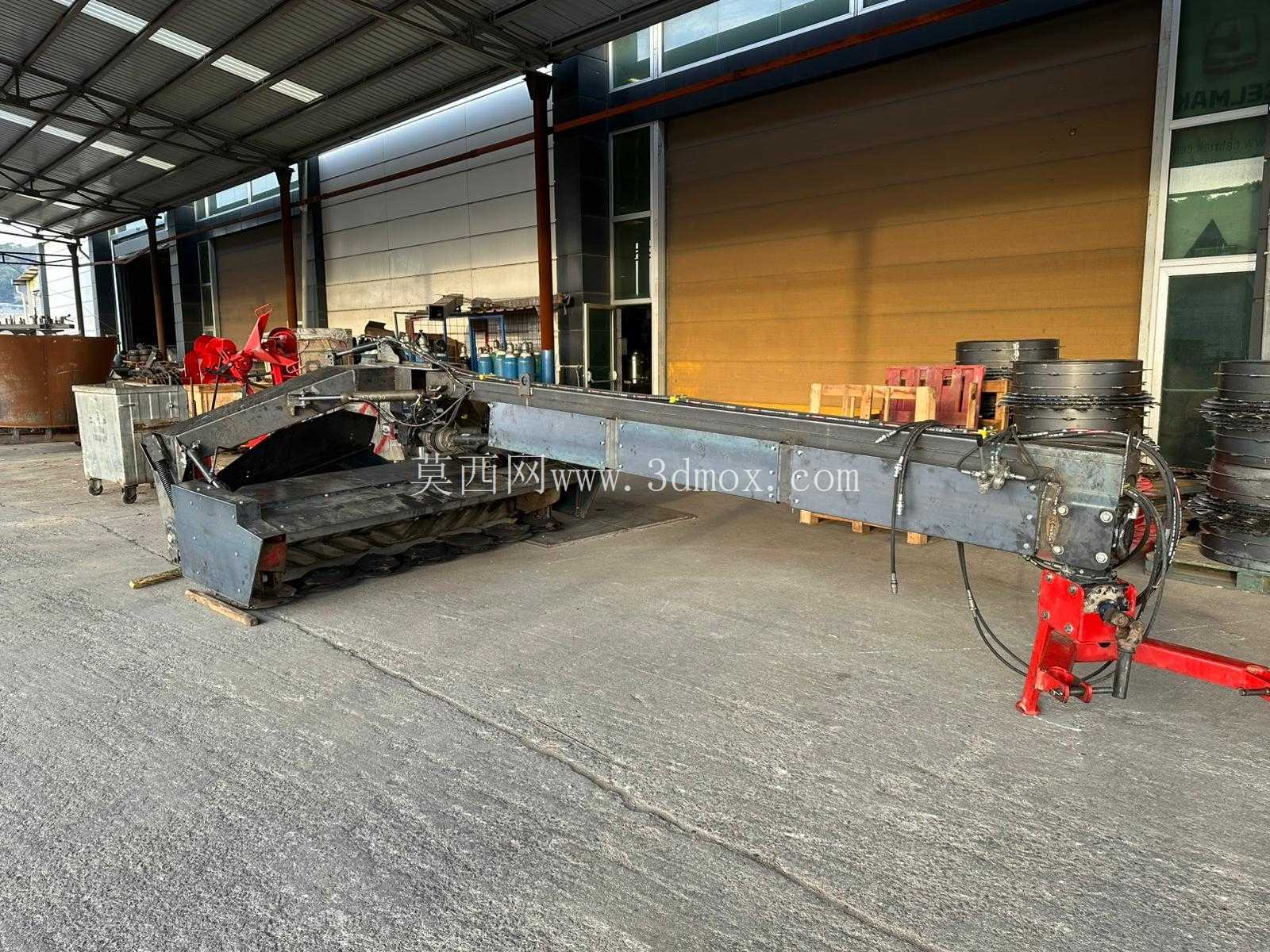

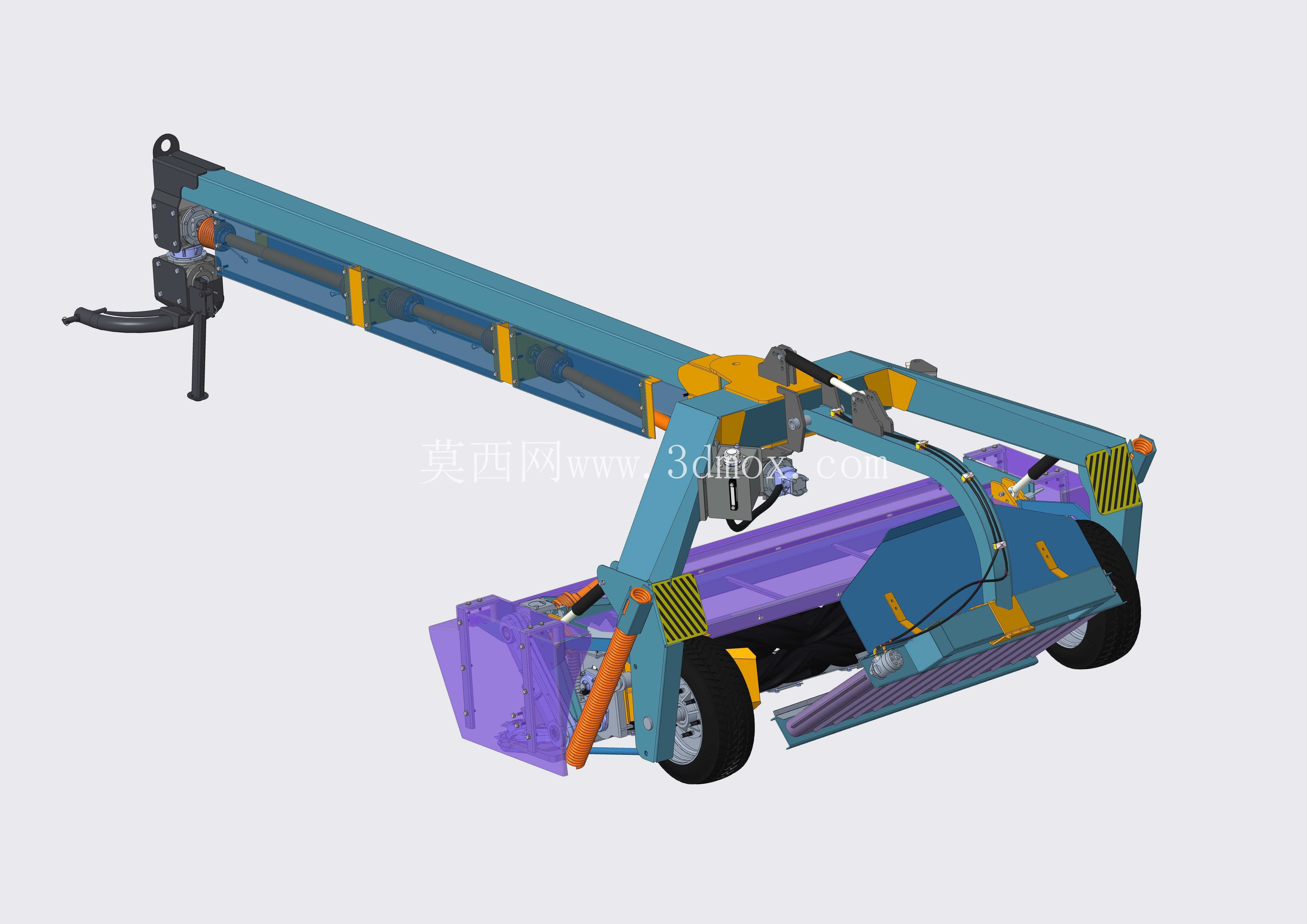

　　建模过程中完整还原了铰接销轴、液压油缸、刀盘传动、护罩防护等全部装配关系，各运动部件的转动、摆动行程均按照实际农机作业逻辑设置，可直接用于结构干涉检查、挂接匹配校核以及农机方案演示，为同类牵引式割草设备的结构优化、选型适配提供直观的三维参照。
