轧线用双初始夹送辊结构三维设计

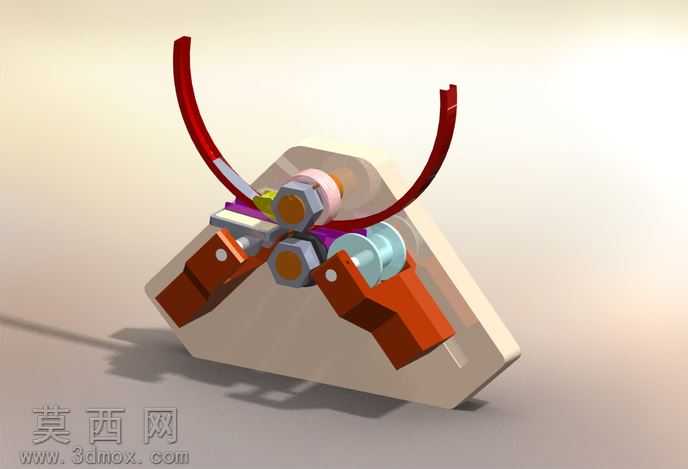

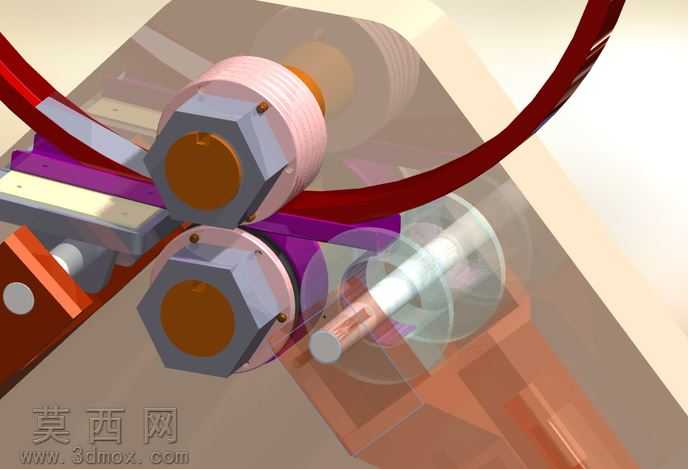

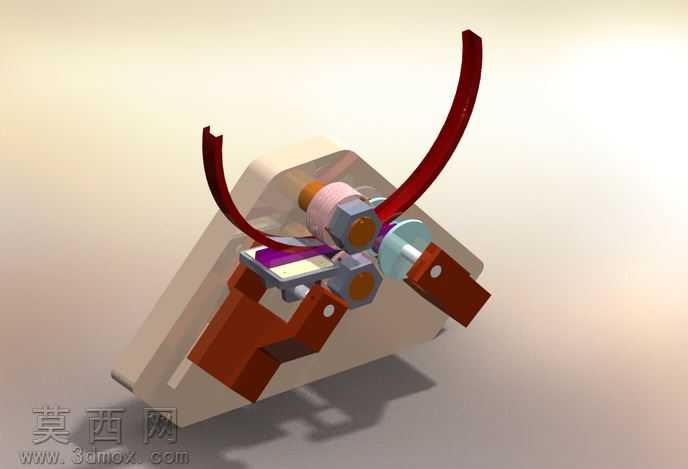

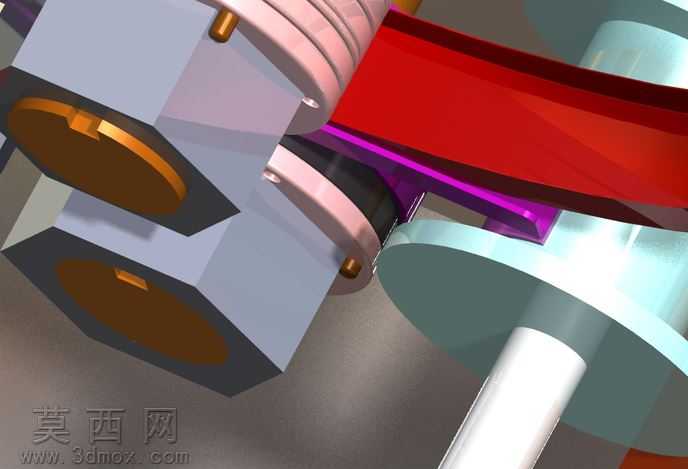

本作品为轧制生产线配套的双初始夹送辊三维结构模型，建模过程严格遵循机械设计规范，先通过草图绘制确定三角安装基座的基准轮廓，以基准面为定位参考依次完成各功能部件的建模装配。建模阶段先构建整体式三角安装基座，对基座的安装定位孔、部件装配面做了精准的尺寸约束，保证各配合位置的公差符合机械装配要求；随后完成两组对称布置的夹送辊组件建模，每一组夹送辊都包含辊体、铰接支座、锁紧螺母、调节垫块、导向弧板等细分零件，对铰接位置的转动副做了同轴度约束，还原夹送辊可摆动调整的真实运动特性。材质与渲染阶段，针对不同零件的实际用材赋予对应材质属性：安装基座采用哑光浅米色工程硬质合金材质，调整粗糙度参数模拟铸件表面的细腻磨砂质感；夹送辊的铰接支座、锁紧块采用橙红色喷涂金属材质，还原工业设备防护漆面的视觉效果；锁紧螺母做了镀锌金属材质处理，模拟标准紧固件的金属光泽；上方的弧形导向件采用高韧性红色聚氨酯材质，调整半透明与反光参数，还原非金属弹性件的视觉特征；铰接位置的衬套采用淡蓝色工程塑料材质，不同材质的区分让模型结构层次清晰直观。结构设计上，该夹送辊采用双捏对称布置形式，两组夹送辊可绕铰接轴做小范围摆动调整，能够在轧制过程中对板件进行预弯曲处理，有效降低轧制工序的单位压力；四辊样式的额外辊结构可在轧制过程中持续抵靠钣金件的胶辊下方，保证送料过程的稳定性，模型对预弯曲板端的避让结构做了还原，去除了不必要的干涉部分，完全匹配实际轧制工况的使用需求。整体装配过程添加了完整的配合约束，铰接位置保留合理的转动间隙，各紧固件的装配位置符合机械装配逻辑，可直接用于轧制送料机构的结构演示、工装改进参考以及相关教学场景使用，模型结构完整无缺失零件，各部件的连接关系清晰可辨，能够直观展现双初始夹送辊的工作原理与结构特点。
