多功能医用护理病床结构设计

　　医用护理病床作为病房内最核心的承载与护理设备，其三维结构设计需要同时兼顾患者躺卧舒适度、护理人员操作便利性、床体移动转运稳定性以及病房空间布局适配性，本套病床模型完整还原了临床常用多功能护理床的全部结构细节，可直接用于医疗设备方案展示、病房布局规划、护理设备结构研发参考等场景。从实际临床使用场景来看，这类病床广泛部署在综合医院普通病区、康复疗养中心、社区卫生服务中心住院部、老年护理院以及居家养老护理空间中，承担患者休养承载、体位调整、转运移动、临床护理操作配套等核心功能，区别于普通民用卧床，医用护理床的所有结构设计都围绕医疗场景的特殊需求展开。

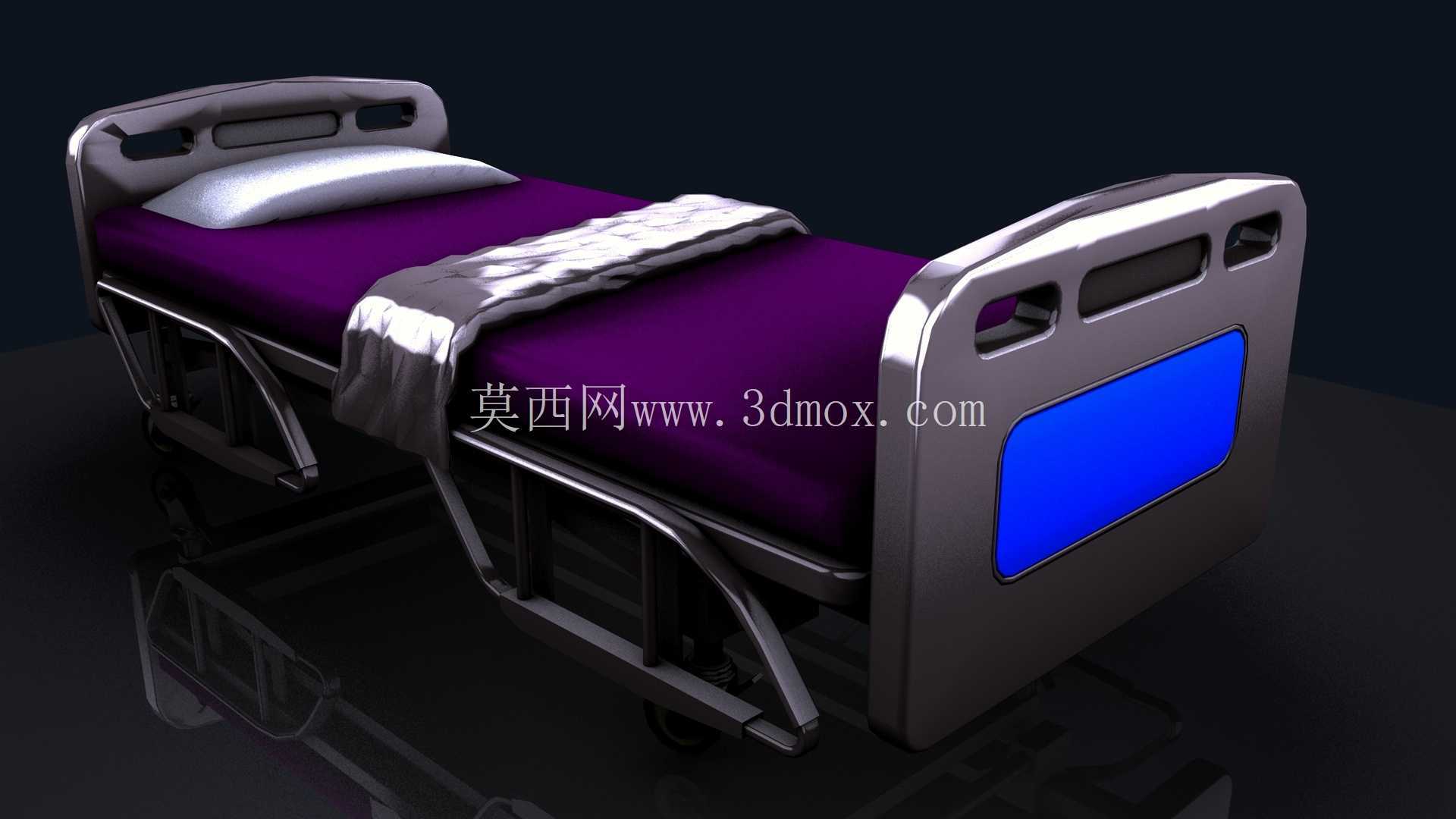

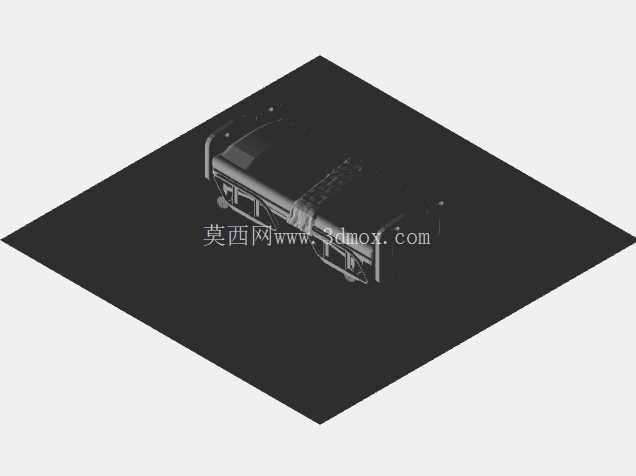

　　从床体整体结构拆分来看，模型完整呈现了首尾两块一体式床头床尾挡板、金属焊接主床架、紫色软垫床面、配套枕具与床品、双侧可收放防护护栏、底部移动脚轮以及床尾集成的功能显示面板几大模块。床头与床尾挡板采用圆角全包覆设计，边缘做了大圆弧过渡处理，避免病房内人员走动、患者上下床时发生磕碰划伤，挡板上部开设两个横向镂空握持槽，既方便护理人员推移床体时抓握发力，也能在紧急转运时作为快速牵拉的受力点；床尾挡板内嵌的蓝色显示区域可用于集成床位信息标识、护理状态提示或者电动床控参数显示，挡板整体采用硬质包覆材质，耐消毒液反复擦拭，适配医院高频消杀的使用要求。

　　床架主体采用矩形钢管焊接成型的框架结构，框架下部预留了充足的离地间隙，一方面方便扫地机、保洁工具进入床底清理卫生死角，另一方面也允许病床移位时，床体底部可以套入轮椅座面、手术转运床的对接边缘，实现患者平挪动转运，减少搬抬过程中对患者造成的二次伤害。床架两侧安装的防护护栏采用可翻转收放结构，护栏放下时与床架侧边齐平，不阻碍患者上下床、医护人员开展床边换药、查体操作；护栏拉起后通过侧边锁止机构固定，形成高出床面的防护边界，避免意识不清、行动不便的患者卧床时坠床，护栏的金属杆件边缘同样做了圆滑包边处理，没有突出的尖锐棱角。

　　床体底部四个支腿位置均配置了万向医用脚轮，脚轮自带刹车锁止结构，正常病床固定在病房床位时，踩下刹车即可锁定滚轮位置，避免床体受外力滑动；需要转运患者时解锁刹车，滚轮可360度转向，配合床架的受力框架，单人即可平稳推动整床在病区走廊、电梯间通行，脚轮采用静音软质轮面，推行过程中不会产生明显噪音，也不会刮花病房的PVC地胶或者地砖表面。

　　床面部分采用分段式软垫承载设计，软垫表层为防水耐擦洗的医用皮革材质，内部填充高密度缓冲海绵，既可以分散患者长期卧床的体压，降低压疮发生概率，溅洒药液、体液时也可以直接擦拭消毒；床面下方的支撑框架预留了背部抬升、腿部曲屈的铰接安装位，后续可加装电动推杆或者手动摇臂机构，实现患者半坐卧位、屈膝卧位的体位调整，方便患者进食、靠卧休息、开展床边检查，不用额外垫塞多个枕头调整姿态。

　　从安装边界与空间尺寸适配角度分析，这类标准护理病床的整体长度控制在2米到2.2米区间，床面宽度约0.9米到1米，床头床尾挡板的最大外宽略宽于床面，整体占地面积适配医院标准病房的床位排布，常规三人间病房沿墙平行摆放三张该型病床时，床与床之间可留出至少0.8米的通行通道，满足输液架、治疗车、轮椅的通行要求；床体整体高度在0.5米到0.7米区间，既方便患者脚踩地面上下床，也适配护理人员站立开展护理操作的高度，减少长期弯腰操作的腰部负荷。

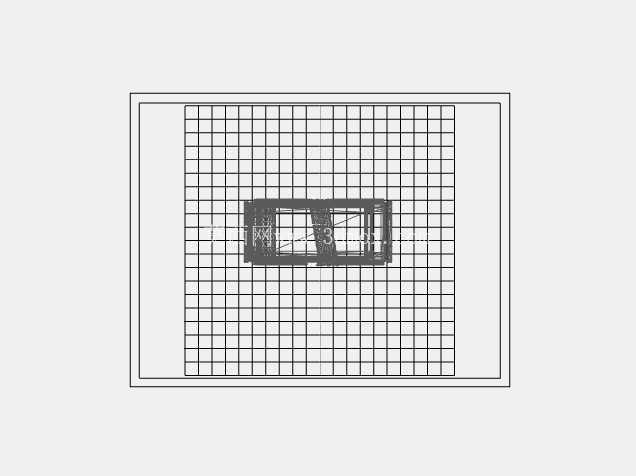

　　建模过程中对所有装配配合关系都做了还原：护栏的翻转铰接轴位置、脚轮与床腿的连接法兰、床头挡板与床架的插接固定结构都保留了实际装配的间隙与配合特征，没有出现结构干涉问题，设计时也充分考虑了零部件的加工工艺性，金属框架采用常规管材切割焊接即可成型，包覆挡板采用注塑或者吸塑工艺批量生产，所有外露部件都满足医疗设备易清洁、无卫生死角的要求，床架侧边还预留了引流袋挂钩、输液架插孔、监护设备线缆走线的附属安装位，可根据临床需求扩展配套附件，不需要额外在床体上打孔改装。
