医用液压升降转运急救担架床

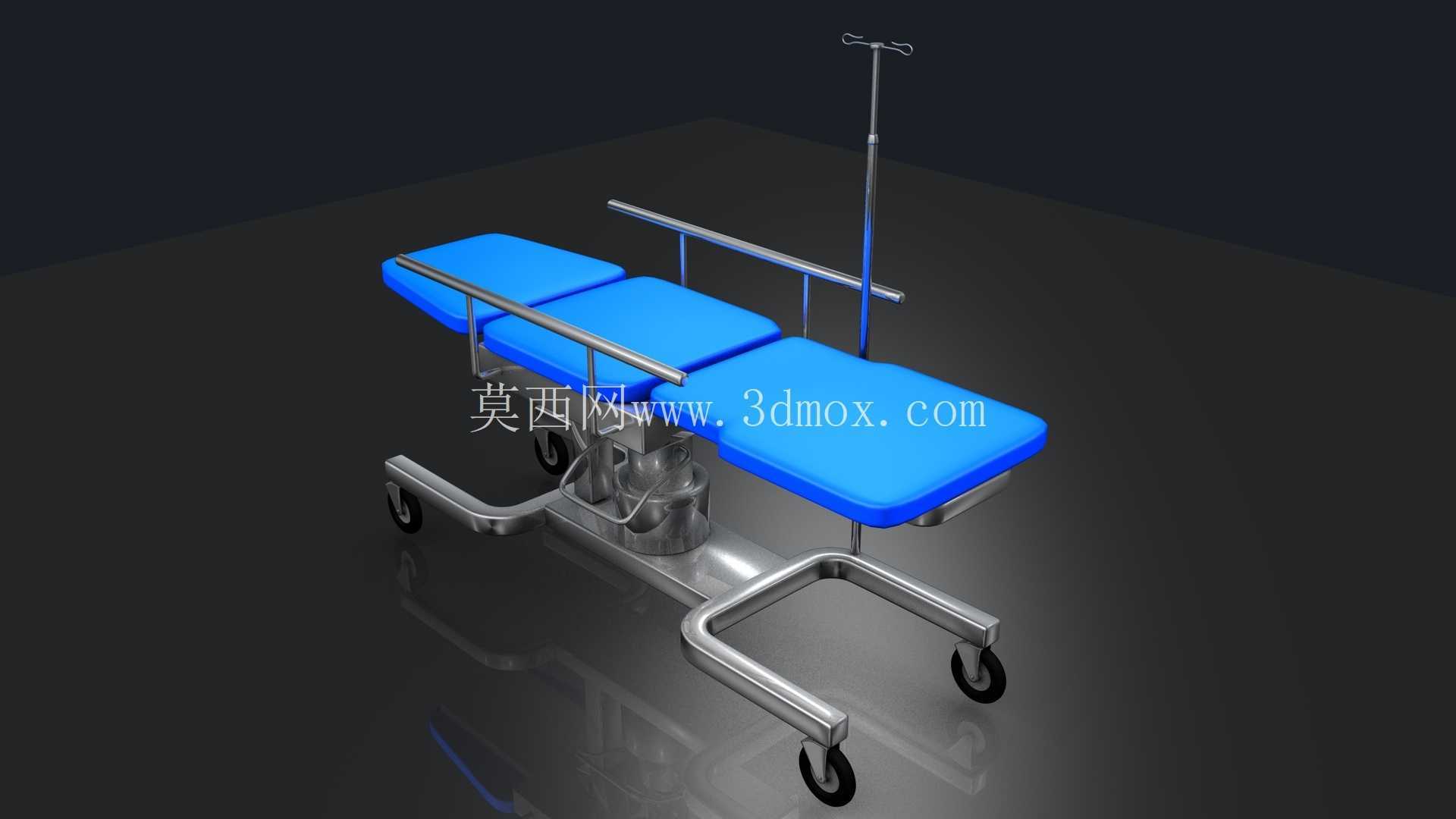

　　这款医用急救转运担架床的三维结构围绕急诊抢救、病区转运、检查科室衔接等高频场景展开，建模时没有把它当作普通平板推车处理，而是把承载、移动、体位调整和附属器械挂载作为一个完整系统来还原。床面采用三段式蓝色软垫布局，分段之间保留转动间隙，对应背段、臀段和腿段的姿态调节需求；背段可抬起形成半卧位，腿段可下放或调整角度，便于休克体位、术后转运和短时间观察时改变患者受力分布。软垫下方为金属承托板，边缘做包边处理，避免薄板边缘外露，也保证软垫受压后不会局部塌陷。

　　床体中部设置液压升降立柱，是整套设备的核心承载与高度调节部件。立柱下端连接U形底盘，上端承接床架，通过脚踏或手动液压驱动实现床面整体升降。升降行程设计需要兼顾低位过床和高位操作：低位时便于从平车、病床或手术台之间横向转移患者，减少搬抬高度差；高位时可匹配医护人员抢救、插管、换药时的操作高度，降低长期弯腰负荷。U形底盘采用不锈钢弯管焊接成型，前端开口，推送时可伸入病床底部或检查床下方，让床面尽量贴近目标台面，缩短平移距离。底盘四角安装万向脚轮，其中至少两轮带制动锁定结构，轮架采用双滚珠回转结构，推行时转向灵活，锁定后可抵抗抢救过程中的侧向推力。

　　床面两侧配置不锈钢防护栏杆，栏杆沿床身纵向布置，高度高于软垫表面，转运过程中可防止患者翻身跌落。栏杆与床架之间采用可翻转或可拆卸连接，过床、上下患者时能够向下放倒，避免形成干涉；栏杆表面为圆管抛光结构，没有突出尖角，手部抓握和清洁消毒都比较方便。床体尾端或侧上方竖立输液架，立杆为多节伸缩结构，顶部设置多组挂钩，可同时悬挂输液袋、输血袋或引流装置；立杆插入床架专用套筒内，套筒侧面带锁紧旋钮，承受偏载时不会自由转动或下滑。

　　从外形边界看，床面长度按成人仰卧转运需求布置，宽度控制在病区走廊、电梯和诊室门可通行的范围内；整体高度随升降机构变化，最低位仍需保证脚轮、底盘管件和液压泵的安装空间，最高位需限制重心升高后的稳定性。护栏升起后会增加侧向宽度，建模时应把护栏打开、放倒两种状态的包络体都纳入检查，避免与门框、床边设备发生碰撞。输液架升起后形成设备最高点，转运经过门洞、电梯轿厢或低矮照明带时，需要单独校核竖直边界。

　　结构建模中，金属管架采用焊接与紧固件混合连接：主承力路径以连续弯管和立柱为主，扶手、支座、踏板等辅助件通过螺栓连接，便于后期更换。软垫部分需要体现软包厚度、缝线分区和底层支撑板关系，不能只做成单一实体块。脚轮部分应还原轮叉、轮面、轴承、刹车踏板和安装底板，转动轴与底盘安装孔保持同轴。液压立柱则要区分固定筒、活动柱塞、泵体、控制踏板和防尘罩，保证升降运动关系清晰。

　　在实际使用中，这类担架床不仅承担短距离转运，也常作为急诊室临时抢救承载平台，因此床架刚性、制动可靠性和附件扩展性都很关键。模型通过分段床面、液压升降、U形底盘、万向脚轮、侧护栏和输液架的组合，完整表达了医用急救转运设备的功能逻辑，可用于结构评审、医疗设备方案展示、教学演示以及后续工程细化。
