医用可移动升降床边护理桌结构设计

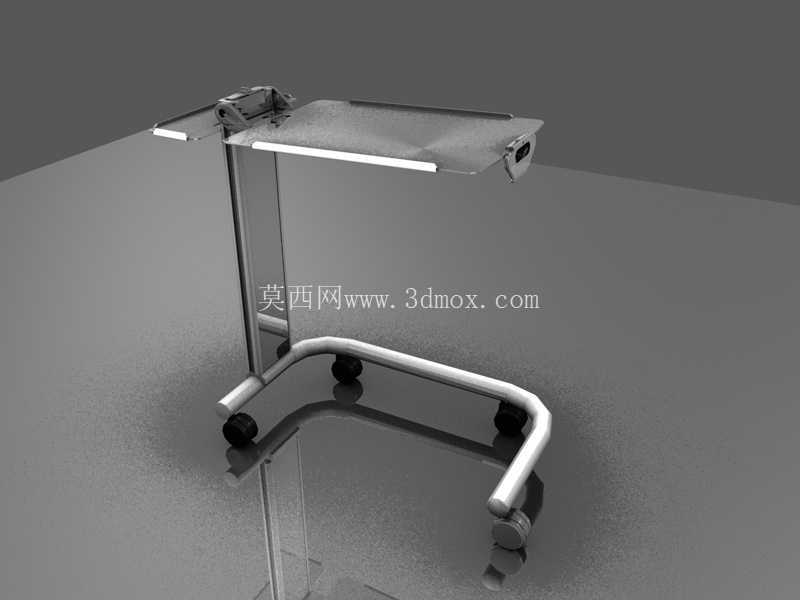

　　该三维作品呈现的是病房环境中使用的可移动床边护理桌，整体围绕病床侧边使用、患者卧床就餐、护理操作和临时物品放置等场景展开。设备主体由底部C形落地支架、竖向支撑立柱、可调节桌板以及移动脚轮组成，结构形式兼顾了靠近床体的通过性和桌板上方的承载需求。底部支架没有采用封闭矩形底盘，而是做成单侧开口的弯管框架，这种处理在实际病房布置中很关键：普通桌架容易被床架、床栏或床垫边缘阻挡，C形底盘可以从床侧下方伸入，使桌板更接近患者身体位置，减少患者前倾取物的距离，也便于护理人员将桌面推送到病床上方。竖向立柱位于底盘后侧，桌板通过悬臂方式向前伸出，立柱内部承担主要弯矩，底盘则通过管材弯折形成稳定支撑面。桌板边缘设置挡边和小角度倾斜调节结构，

　　能够在放置餐盘、水杯、书本或监护记录单时降低物品滑落风险。桌面靠近使用者的一侧做了圆角处理，避免患者转移、起身或护理操作时发生磕碰；后侧与立柱连接的区域保留铰链和锁止件位置，使桌面角度可以根据阅读、就餐或书写需求进行调整。底部四个接触位置配置小脚轮，其中后侧脚轮承担转向和推移功能，前侧脚轮随底盘进入床底空间。脚轮尺寸不宜过大，否则会抬高底盘并影响床底插入；也不宜过小，否则在病房地胶、门槛条和拼接缝处通过性变差。模型中脚轮与弯管端部的连接座保留了装配关系，便于后续校核轮轴高度、制动空间和支架离地间隙。从安装边界看，这类设备需要适应普通病床、护理床和家用养老床的侧边尺寸。底盘开口宽度要覆盖床腿和床架管，

　　插入深度应保证桌板中心能够到达床面上方，同时后侧立柱不能与床栏、床头柜或输液架干涉。竖向立柱高度决定桌板升降范围，低位应满足卧床患者使用，高位应满足坐轮椅或半坐位护理需求；若采用气弹簧升降，立柱内需预留推杆行程和导向间隙，若采用孔位销锁，则需要在立柱外侧明确调节孔间距和锁紧手柄操作空间。桌板长宽方向不能只追求大面积，过宽会在病房通道中影响通行，过长则会使悬臂端挠度增大。较合理的思路是让桌面覆盖患者胸前至膝上区域，边缘留出护士观察和操作的空间；桌板下方避免设置突出抽屉或横撑，防止患者腿部、被服和床栏发生干涉。表面材料在工程选型上通常偏向耐磨、易清洁和耐消毒擦拭的复合板或金属包边，支架管材则采用圆管弯折后焊接或连接件装配。

　　圆管截面有利于清洁，也能减少棱角；弯管处的曲率需要与病床底部空间匹配，过低的横杆可能刮擦床体，过高的支撑面又会削弱稳定性。整机稳定性主要依靠底盘前端伸入床底后的配重关系和脚轮支撑跨距，推移时桌板不宜产生明显晃动，锁止后应能承受餐盘、笔记本和小型护理器具的静载荷。三维建模时，弯管中心线、脚轮旋转轴、桌板铰链轴和升降导向轴需要分别建立清楚，因为这些位置直接决定运动校核。桌板翻转角度、底盘插入深度、脚轮回转半径和立柱最低高度都应在装配环境中与病床模型联合检查，尤其要关注床栏升起时桌板是否能够平移到位，以及患者上下床时设备能否快速侧向移出。整体结构并不复杂，但对人机距离、清洁维护、移动锁定和床体适配要求较高，适合作为医用家具、护理设备和病房辅助设施的结构设计参考。
