64毫米轨距窄轨蒸汽轨道机车

　　该作品表现的是一台面向小尺度轨道运行场景的窄轨蒸汽轨道机车，轨距按64毫米，也就是约2.5英寸进行设定，整体结构围绕微型轨道运输、模型铁路运行、机械教学演示以及窄轨车辆结构验证等用途展开。与标准铁路车辆相比，这类小轨距机车对车体宽度、走行部位置、轮轨配合和上部设备布置更加敏感，设计时需要在有限的轨道边界内兼顾车体容纳、动力系统安装、检修开口和外观比例。

　　从实际用途看，窄轨蒸汽轨道车常见于厂区、矿山支线、林业运输线、园区观光线路以及比例模型铁路系统。虽然本作品采用缩小后的64毫米轨距，但其结构逻辑仍遵循真实窄轨机车的布置方式：车体沿轨道纵向延伸，下部设置转向与走行支撑区域，端部布置连接与缓冲结构，侧面设置乘员或检修进出空间，车窗、车门、扶手和车顶轮廓共同构成完整的车辆外形。对于三维建模人员而言，这类模型的价值不只在于外观还原，还在于能够通过装配关系理解轨道车辆在限界、轴距、轮距、车体悬伸和连接接口之间的约束。

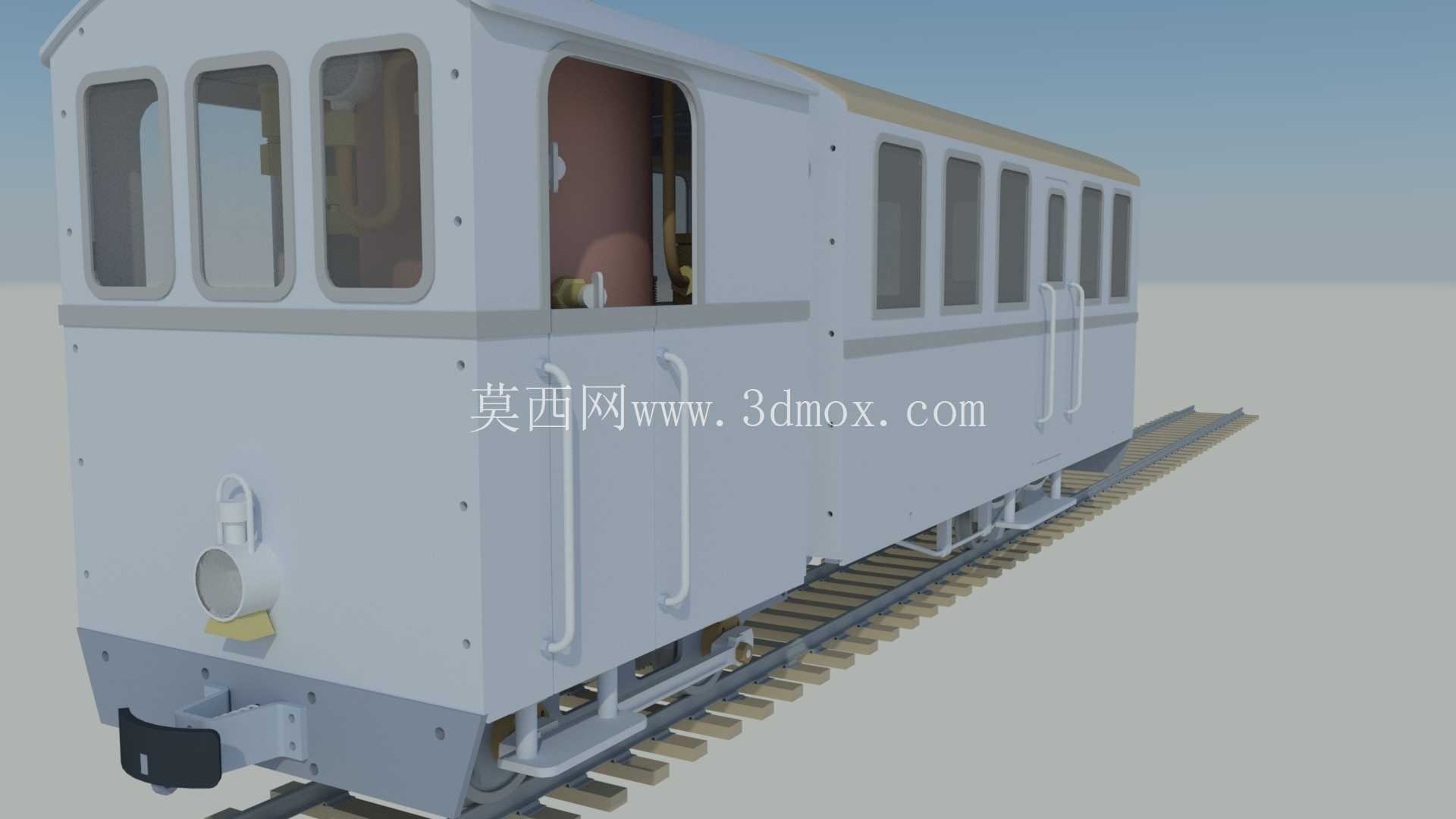

　　外形设计上，车体采用近似箱型的承载轮廓，侧墙平直，端部略带斜面过渡，有利于在窄轨条件下控制横向尺寸。车窗沿侧墙连续布置，既对应乘员观察和内部采光需求，也使车体侧面的分段节奏更加清晰。端墙区域设置圆形灯具、连接构件和下部缓冲安装位，这些细节虽然体量不大，但在轨道车辆对接、线路运行和场景展示中都具有明确功能。车顶采用连续覆盖形式，边缘与侧墙形成简洁过渡，可保护内部蒸汽发生、管路或传动相关部件。

　　走行部是该类设备建模时的重点。轨道车辆的轮对必须与轨距严格对应，车轮踏面、轮缘、轴间距和轨道中心线需要保持一致，否则在弯曲轨道或道岔区域容易出现脱轨、卡滞或轮缘干涉。模型中车体底部与轨道之间保留了下部机构空间，用于表达轮轴、支承、连接和制动相关结构的安装区域。窄轨车辆的车体宽度通常受到轨道稳定性限制，因此侧墙不宜过度外扩；同时，车端悬伸长度也要结合最小曲线半径考虑，避免车辆通过弯道时端部超出线路边界。

　　车体侧面的扶手、车门和开口位置体现了使用维护思路。窄轨机车在真实运行中往往需要操作人员近距离观察锅炉、管路、阀件或传动机构，因此侧面通道和扶手不仅是外观件，也关系到登乘、检查和日常维护。模型在侧墙设置多扇车窗和较长的车体分段，使内部空间能够容纳动力装置与乘员区域；端部开口则便于展示内部机构的布置关系。对于结构设计人员来说，这类开口需要与车体骨架、窗框加强件、门板边界和顶部支撑综合考虑，避免大面积开孔后侧墙刚度不足。

　　安装边界方面，整车宽度应以64毫米轨距为基准向两侧对称扩展，轮缘内侧距离、车轮外侧安全间隙和车体最大宽度都要逐层校核。车体长度方向需要确定前后连接面位置、转向支承中心以及端部缓冲件的最外点，这些尺寸会直接影响车辆连挂和曲线通过能力。高度方向则要控制车顶、灯具、扶手和下部轨面之间的关系，保证整车重心不过高，同时维持蒸汽机车应有的视觉比例。

　　在建模处理上，作品省略了部分螺钉和螺纹孔的细节表达，这种方式适合方案展示、总体装配和外观评审阶段。螺钉、铆钉、细小螺纹孔属于后期详图或加工制造阶段补充内容，若在总体模型中全部建模，会显著增加零件数量和装配复杂度，也不利于快速检查车体与轨道、走行部与车体、端部连接件与缓冲装置之间的宏观关系。实际工程中，通常先完成主车体、轮对、车架、车钩缓冲、门窗和外部扶手等关键结构，再根据制造深度补充紧固件、密封件、管路接头和内部细件。

　　该模型还适合用于轨道车辆的干涉检查与场景布局。将车体放置到直线轨道、弯道轨道和道岔场景中，可以观察车底与轨枕、轮缘与钢轨、侧墙与邻近设施之间的间隙；将多台车辆连挂后，又可检查端部缓冲件高度、车钩摆动范围和曲线通过时的车体间距。对于教学或展示用途，透明或半开敞的侧部结构能够帮助理解蒸汽轨道车内部空间与外部壳体的对应关系，使外观造型不再脱离机械结构本身。

　　总体而言，这台窄轨蒸汽轨道车的设计重点在于小轨距条件下的整车比例、轨道适配、车体功能分区和端部连接关系。它既可以作为微型铁路车辆的外观装配模型，也可作为窄轨运输设备结构认知、轨道限界分析和车辆方案建模的参考对象。
