商用多站位丛林综合力量训练器械

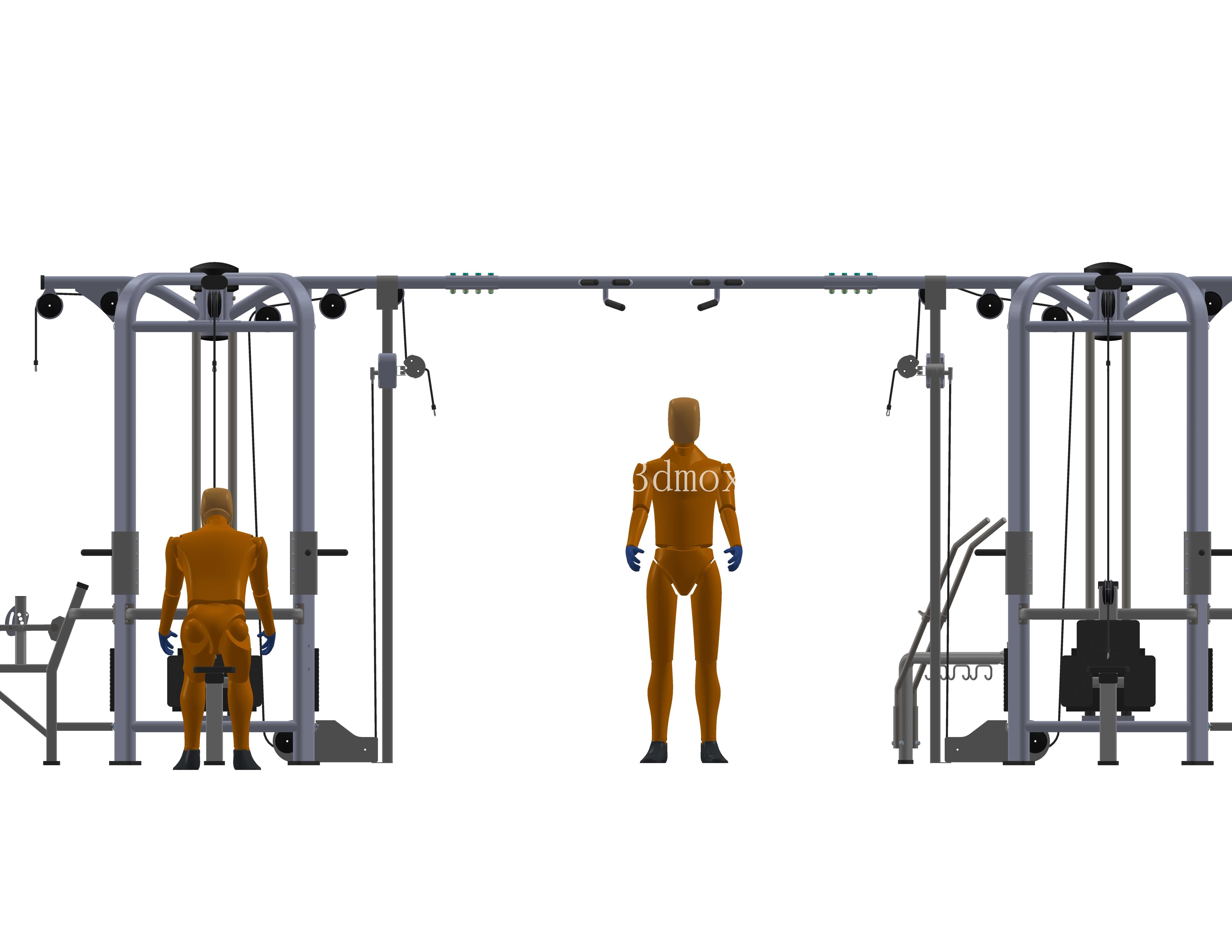

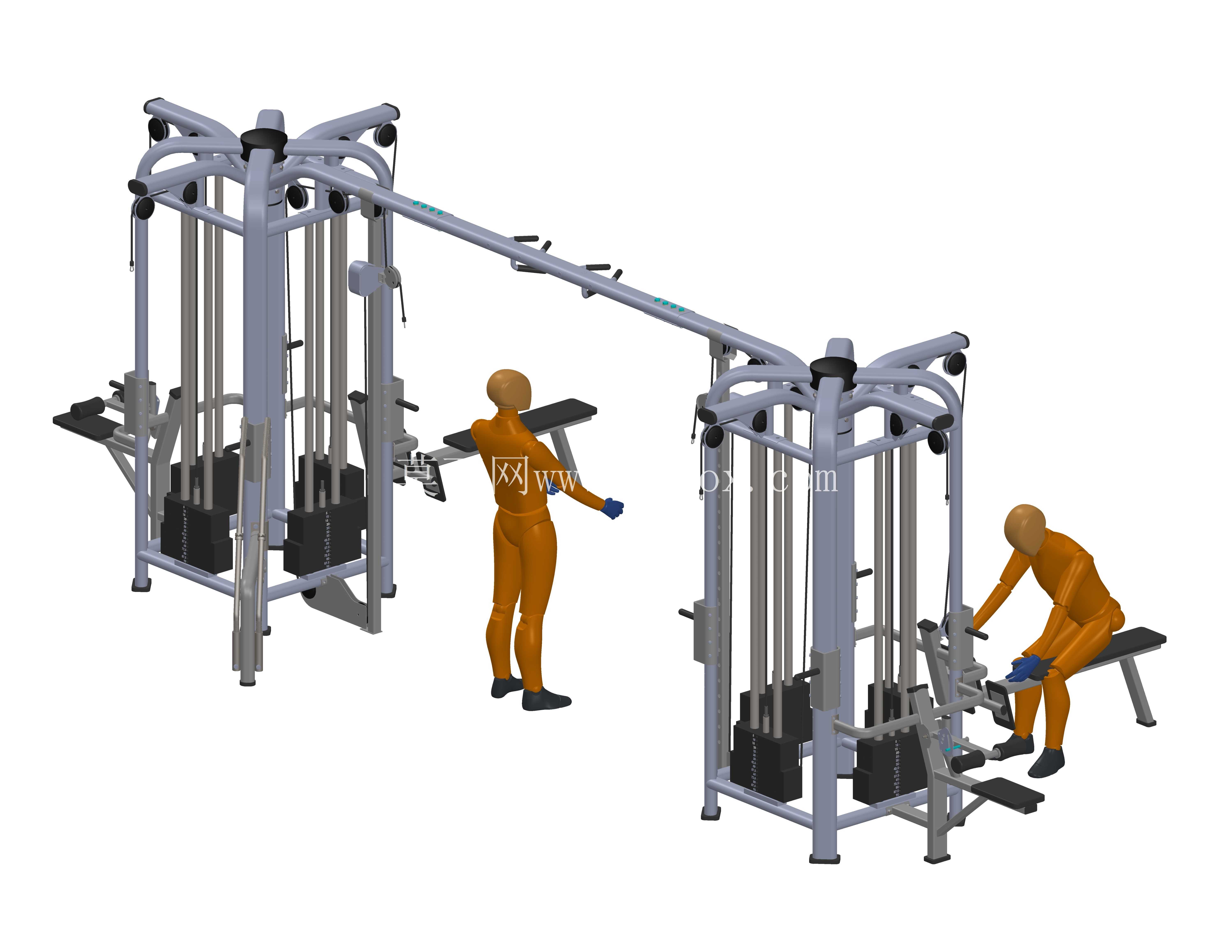

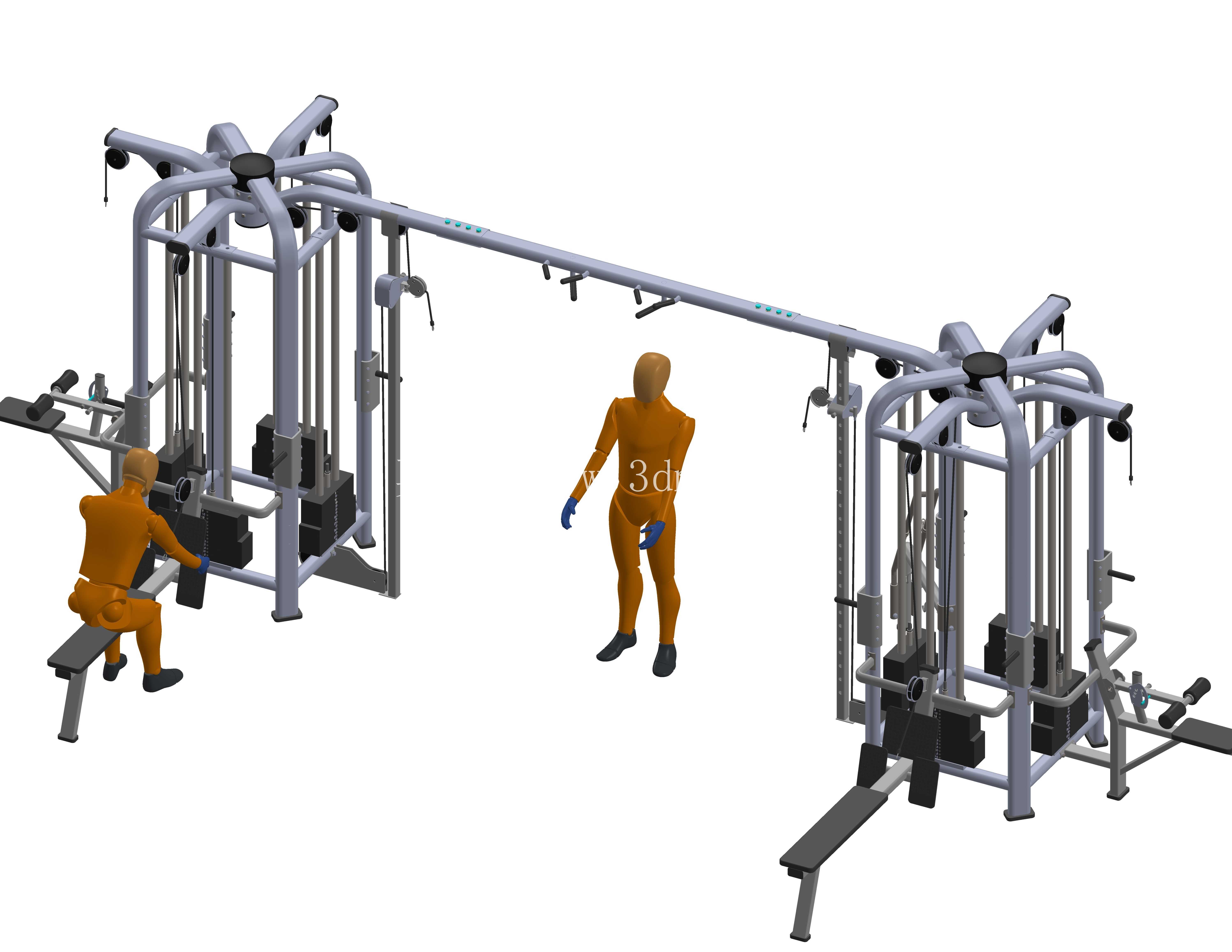

　　这套多站位丛林综合训练器械面向商业健身房、企业体能训练室、酒店康体中心与高校运动实训场地，核心价值是在有限占地内把绳索下拉、夹胸、划船、肱三头肌下压、腿部屈伸、核心抗阻等十余种训练动作整合到同一套机架上，避免单功能力量设备零散排布造成的场地浪费。设备采用左右两组八角形立柱塔架作为受力核心，中间以长横梁连接，横梁下方预留多组滑动吊点，可根据训练动作调整悬吊带、拉力把手与绳索的位置，使用者既可以在塔架配重侧完成固定轨迹抗阻训练，也能在中部开放区域完成龙门架交叉、悬吊核心、功能性拉力训练，单套设备可同时容纳四到六名训练者错峰使用，高峰时段场地周转效率远高于单机排布方案。

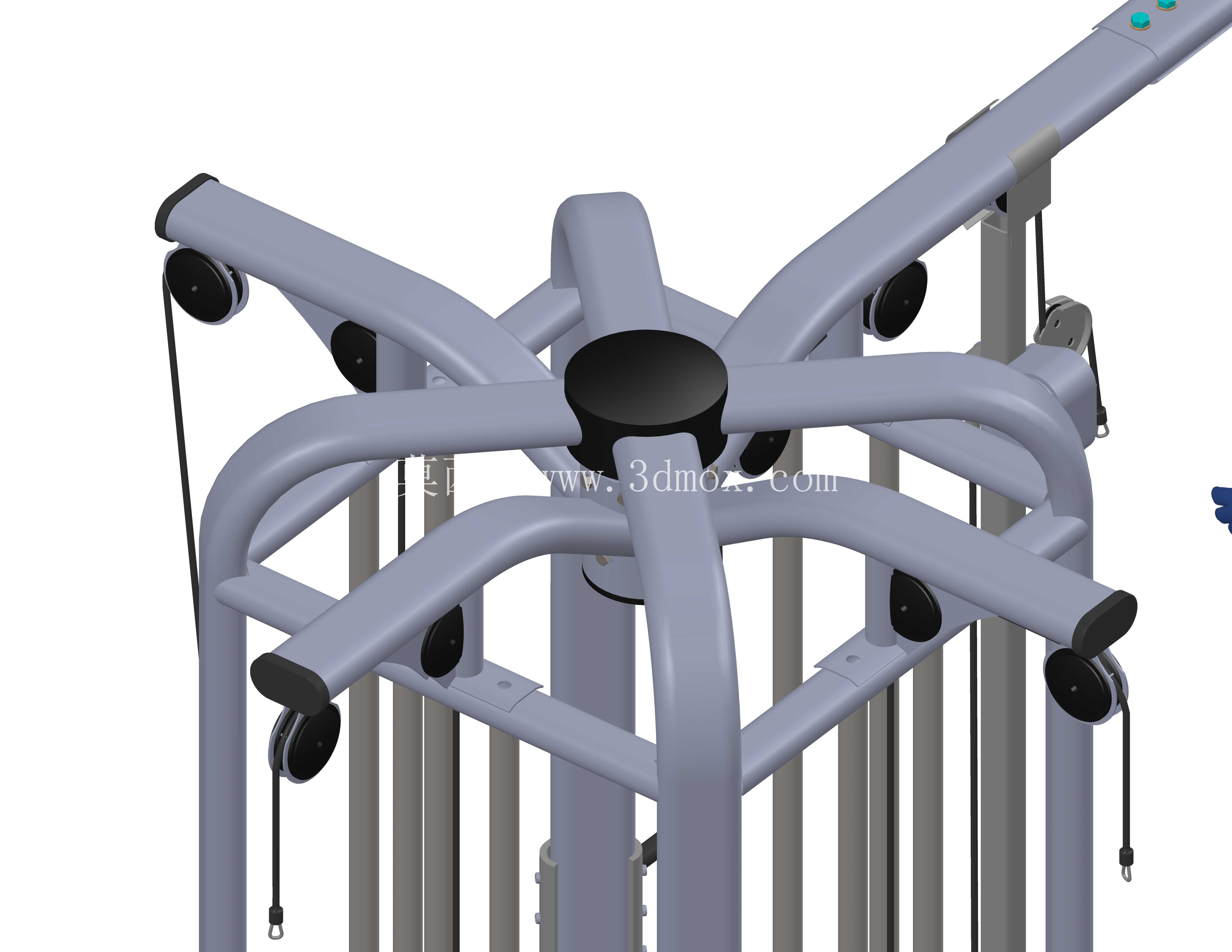

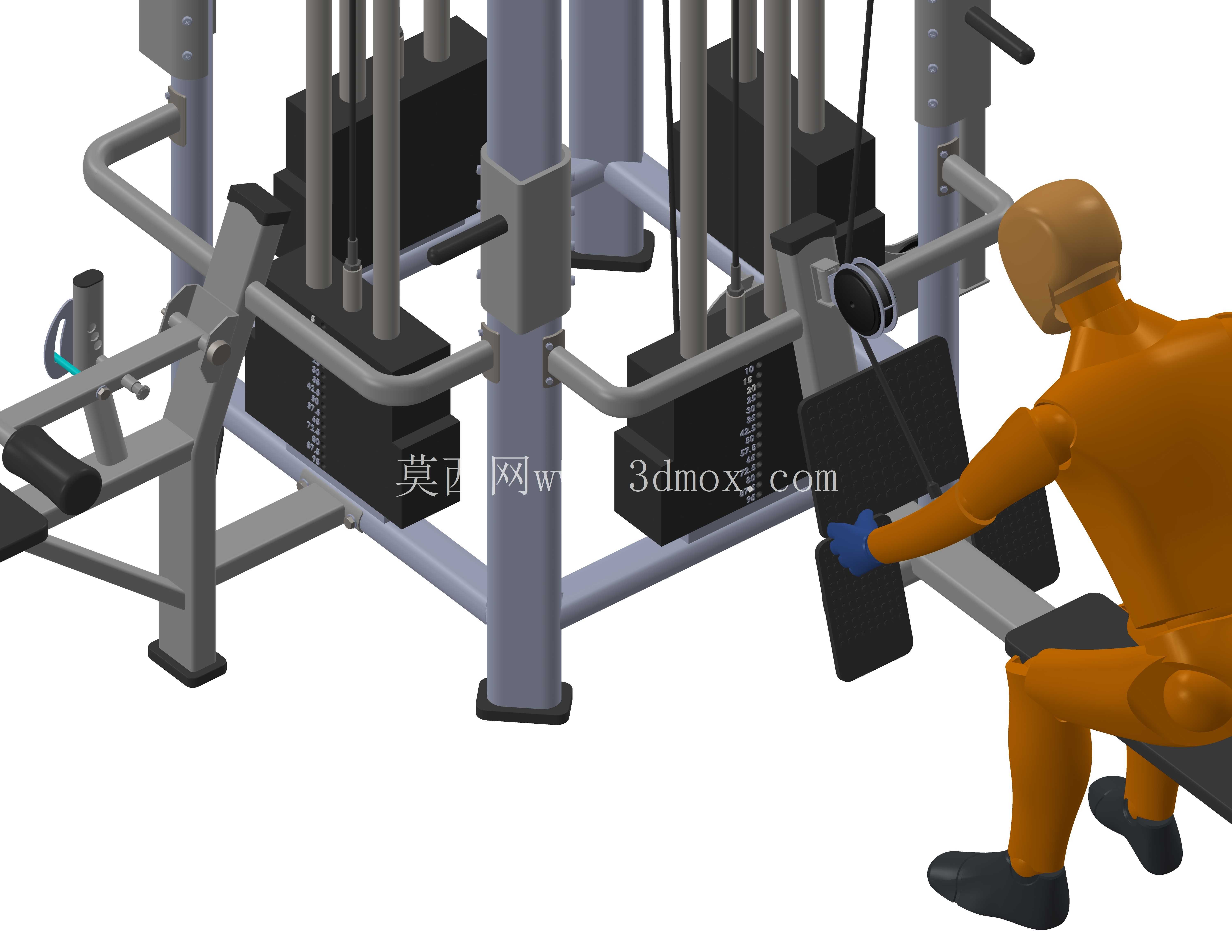

　　从结构受力逻辑来看，两侧塔架主体采用厚壁矩形钢管拼焊成型，立柱底部向外延伸出加宽支撑脚，支撑脚末端设置可调减震脚垫，既能够抵消大重量配重快速下落时的冲击弯矩，也可以适配地面轻微不平的安装场景，无需提前做预埋件固定。塔架内部集成独立配重块组，配重块通过导向销轴与拉索连接，配重插销可快速切换负荷档位，拉索全程沿工程塑料导向轮走线，轮槽边缘做圆弧倒角处理，避免钢索长期往复弯折出现断丝风险；横梁与塔架连接位置采用加强筋板满焊加固，所有焊缝在建模阶段均预留焊角尺寸，外侧覆盖冲压成型的钣金护罩，既防止训练者误触内部运动部件，也让设备外轮廓无尖锐凸起，符合商用健身设备的安全防护要求。

　　建模过程中优先把整机拆分为机架焊合件、配重导向组件、拉索滑轮组、可调训练附件、防护外罩五大模块，各模块之间的装配间隙提前做公差校核：比如配重块与导向杆的单边间隙控制在1.5毫米，既保证配重块上下滑动无卡滞，也不会因间隙过大出现横向晃动；滑轮支架与机架的连接孔位采用同轴度约束，避免拉索运行时出现偏磨。设备的安装边界需要在场地规划阶段提前确认：整机沿横梁方向的总长度接近七米，左右塔架的横向宽度约为一点六米，设备最高点距地面约二点三米，训练者操作时需要在机架外侧预留至少一米的安全活动空间，顶部要留出不小于零点三米的通风与吊装余量，地面承重要求不低于每平方米五百千克，排布时还要避免把设备正对着通道出口，防止训练者配重失手时波及过往人员。

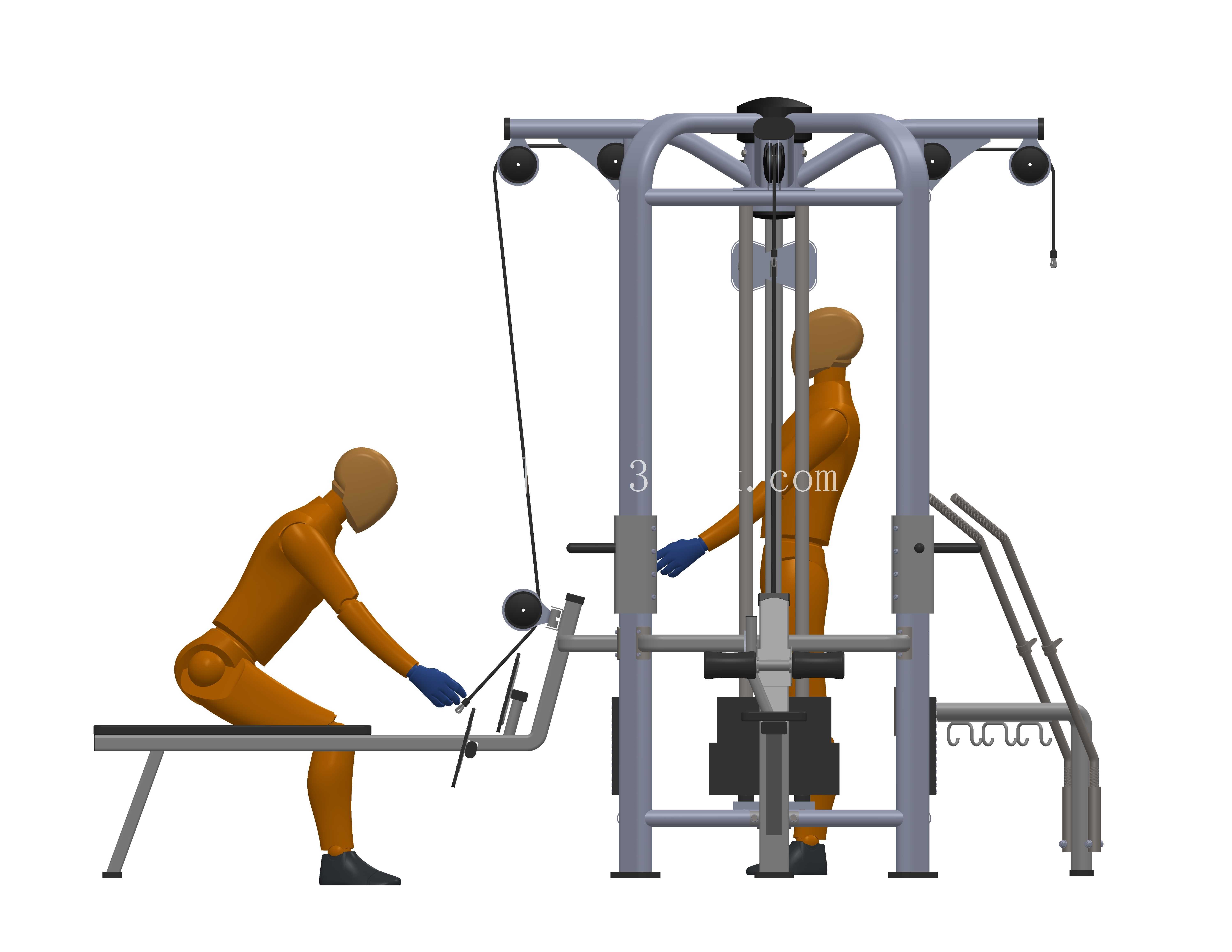

　　功能拓展层面，机架上预留了多组标准附件挂点，可搭配长拉杆、三角把手、踝扣带、腹肌吊带、单杠把手等不同配件，适配从入门康复训练到专业力量进阶的不同负荷需求；中部横梁的滑动吊点可沿轨道逐档锁定，既能调整两个吊点的间距完成绳索夹胸，也能把吊点移动到低位完成硬拉模拟、战绳固定等功能性训练。整机的人机尺寸参照成年人体百分位数据校核：座椅高度、把手握持位置、配重插销的操作高度都设置在人体站立可轻松触及的区间，不需要训练者弯腰或踮脚即可调整负荷，橙色人体站位模型也直观呈现了不同训练动作下的肢体活动范围，结构设计阶段就规避了运动过程中肢体与机架碰撞的干涉问题，整套模型完整还原了焊装机架、钣金护罩、运动附件的装配关系，可直接用于健身设备方案展示、场地排布校核与结构优化参考。
