GoPro相机三轴防抖云台结构设计

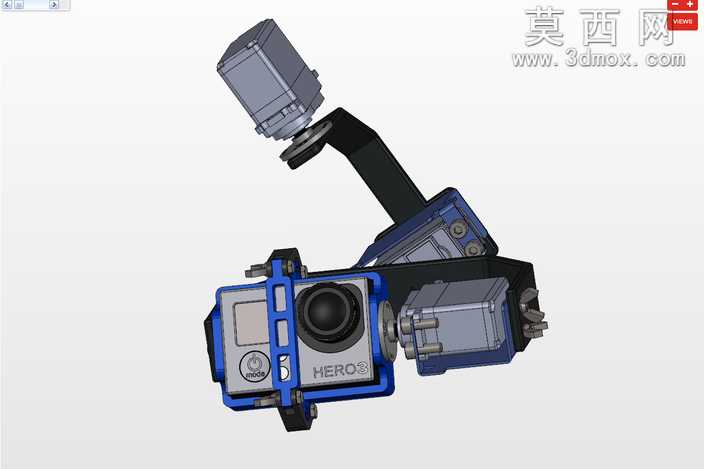

本作品为适配GoPro系列运动相机的三轴云台结构三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先完成云台整体运动空间、负载适配的顶层参数定义，再逐层拆分各轴系组件、连接支架、相机固定座的独立结构，确保各部件装配后无干涉，可完整实现三个轴向的转动调节功能。建模阶段对各零件的特征进行了精细化处理：相机固定卡座采用与GoPro HERO系列相机机身匹配的卡槽结构，预留了按键避让位与镜头避让空间，卡座表面做了防滑纹理的细节建模，保证固定后相机不会出现松脱偏移；三个轴向的转动连接部位采用万向节铰接结构，对铰接轴的配合公差、转动限位结构做了参数化定义，可直观呈现各轴的转动角度范围；驱动部分的伺服电机安装位做了精准的安装孔位、定位凸台建模，电机与转动臂之间的连接法兰做了同轴度约束，保证动力传输过程中不会出现偏心抖动。材质与渲染阶段，针对不同部件的实际应用材质做了区分设置：相机机身主体采用哑光工程塑料材质，调整了材质的粗糙度与反射参数还原运动相机的外壳质感；金属转动臂、连接支架采用阳极氧化铝合金材质，添加了细微的金属磨砂纹理与边缘倒角的高光效果；伺服电机外壳采用哑光金属与黑色工程塑料拼接的材质设置，接线部位做了细微的线缆建模提升真实感；铰接部位的紧固件采用不锈钢材质，还原标准件的金属光泽。结构设计上重点考虑了云台的动平衡性能，各轴转动臂的重心位置做了配重结构的预留设计，三个轴向的转动轴线交汇于相机的成像中心位置，可有效降低转动过程中的转动惯量，提升防抖运行的稳定性；整体走线空间做了隐藏式线槽设计，可将伺服电机的连接线收纳于支架内部，避免走线外露干扰云台转动。当前模型为项目初期的阿尔法版本结构，后续可针对转动阻尼、电机选型适配、快拆结构做进一步的优化迭代，可直接用于运动相机云台的结构验证、3D打印手板制作、运动仿真分析等场景。
