机械耦合对接式金属连接结构

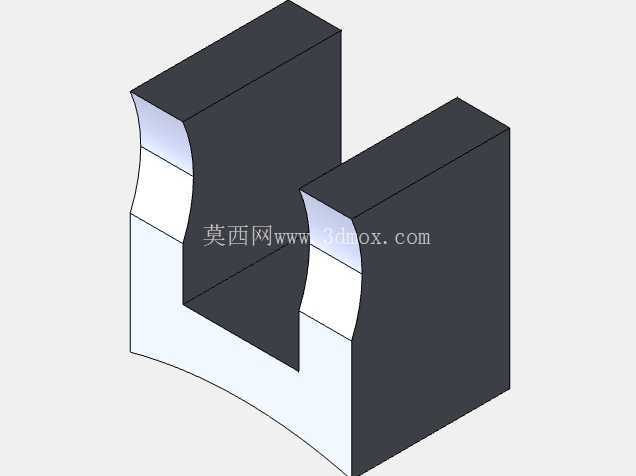

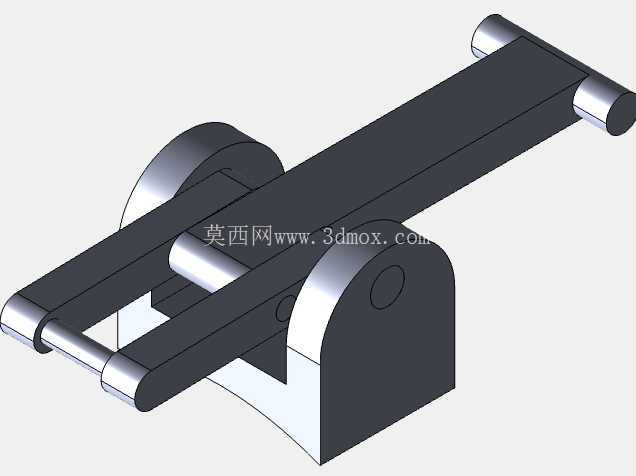

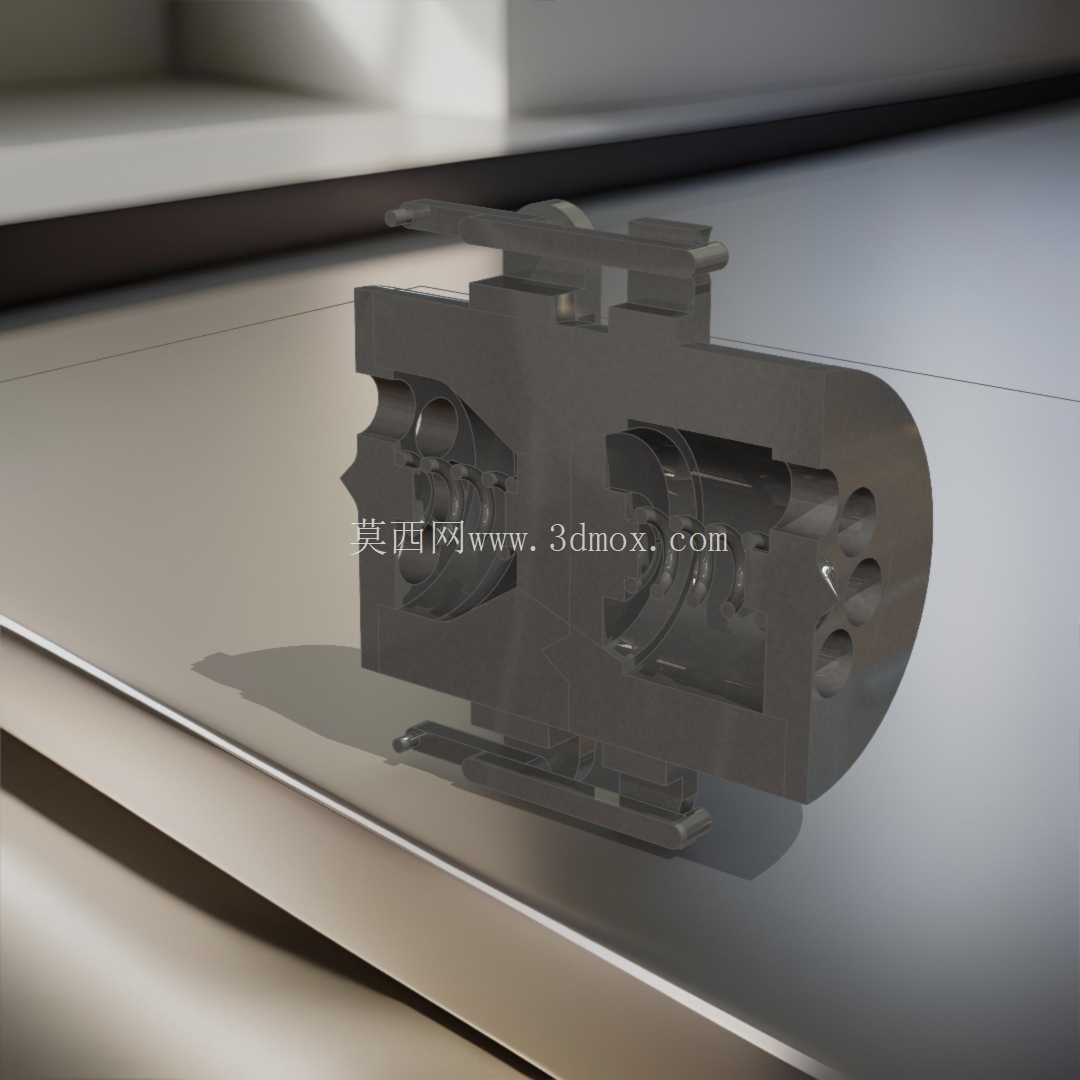

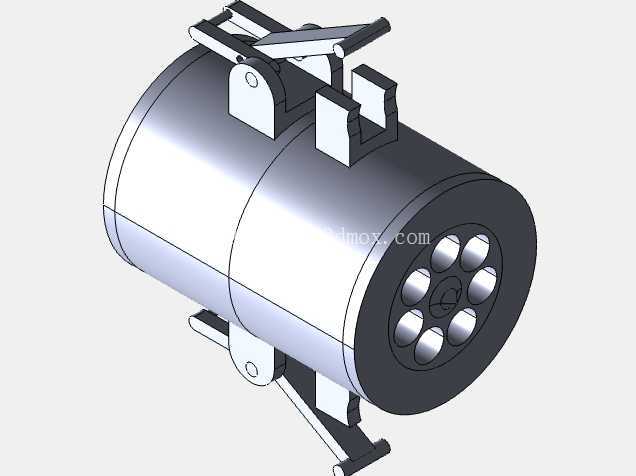

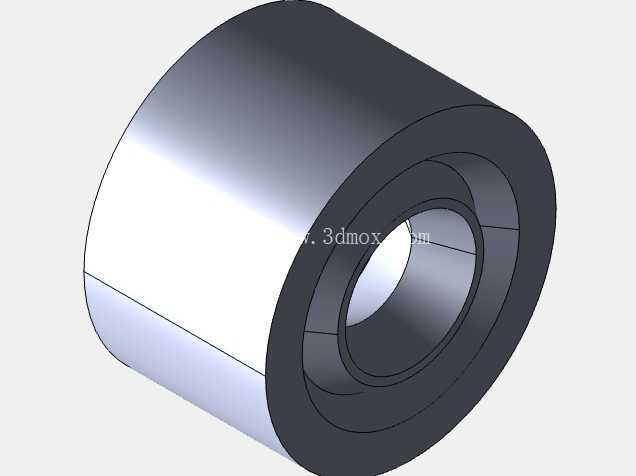

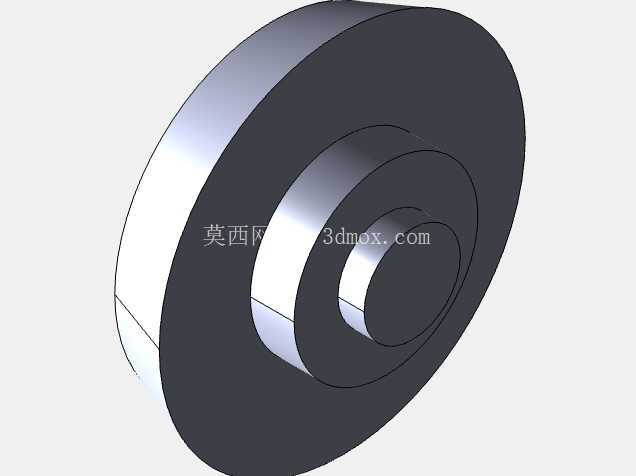

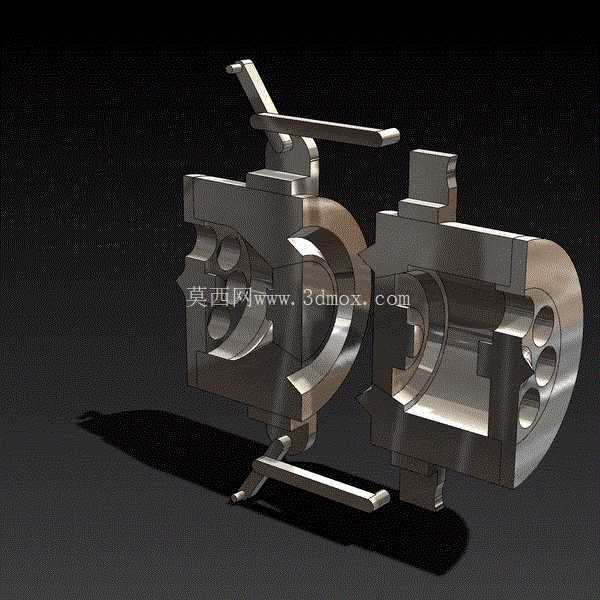

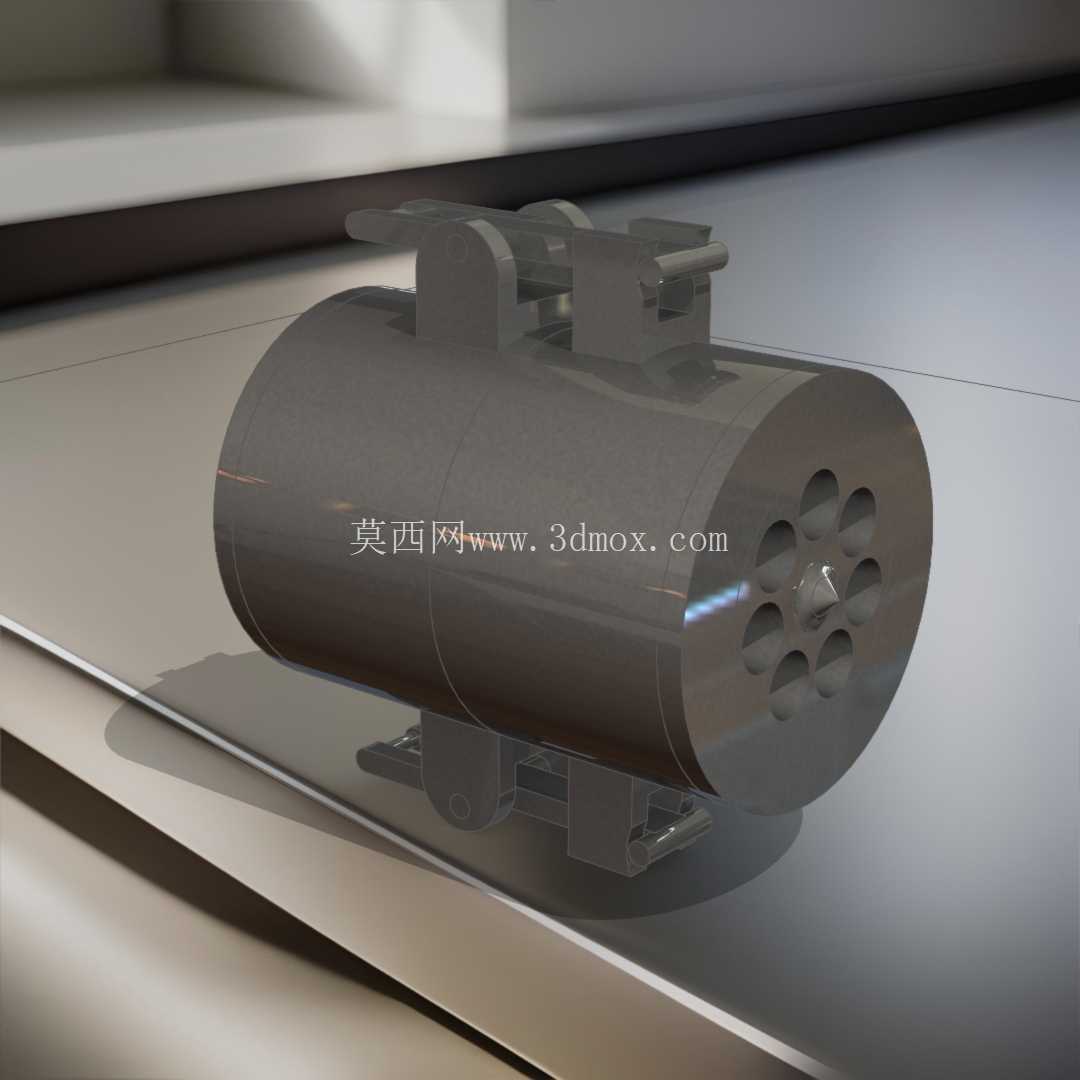

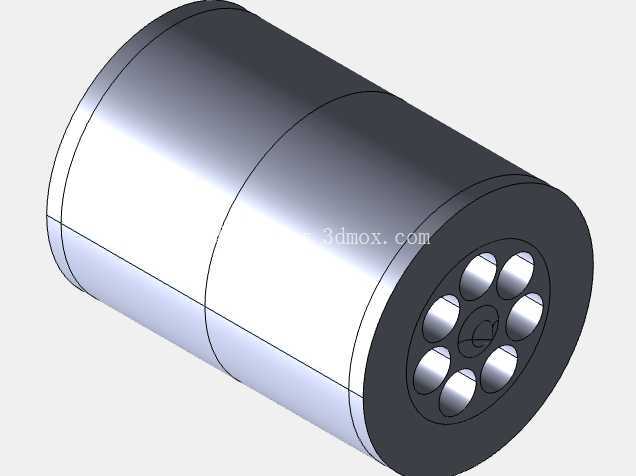

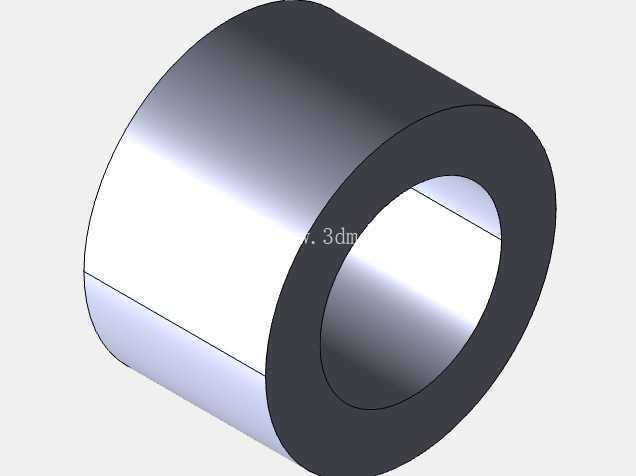

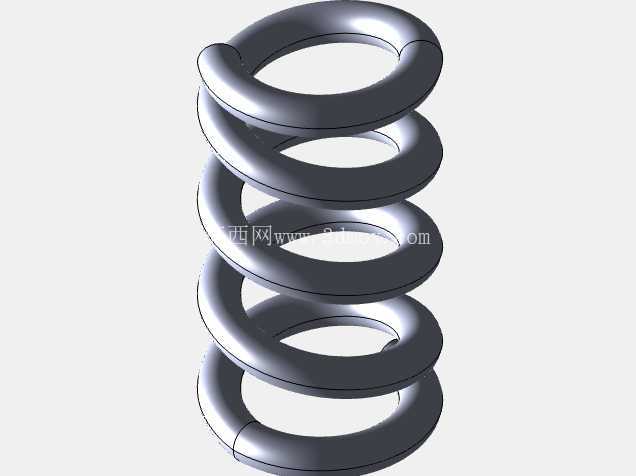

　　这类耦合对接结构常应用在需要实现快速对位、刚性连接的工业管路对接、模块化设备拼接场景中，在流体输送系统、快换工装单元、试验台架管路连接环节，这类结构可以在无额外辅助工装的前提下，完成两个独立功能单元的精准对接与锁止，避免对接过程中出现错位、密封失效、连接刚性不足的问题。从结构设计逻辑来看，该构件采用对称剖分的对接基体设计，两侧基体均加工有同轴的内孔通道，通道内壁预留了密封件安装槽位，可适配不同规格的O型圈或者金属密封环，满足低压流体传输或者机械轴系同轴对接的使用需求。基体外侧设置的拨杆式锁止结构，采用杠杆力臂设计，操作时仅需施加较小的扳动力，即可驱动两侧的锁止卡爪完成扣合或者脱开动作，相比传统的法兰螺栓连接，

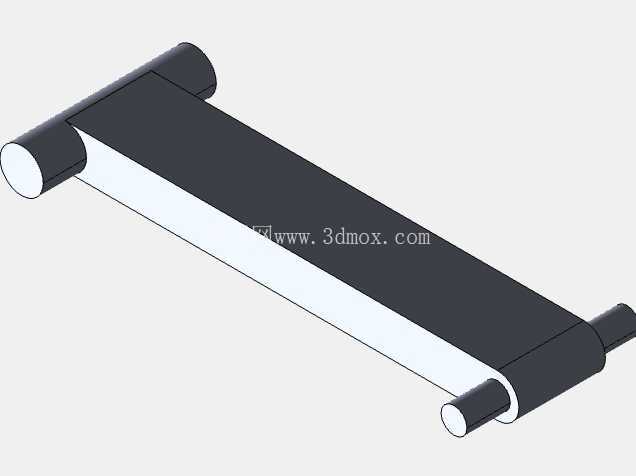

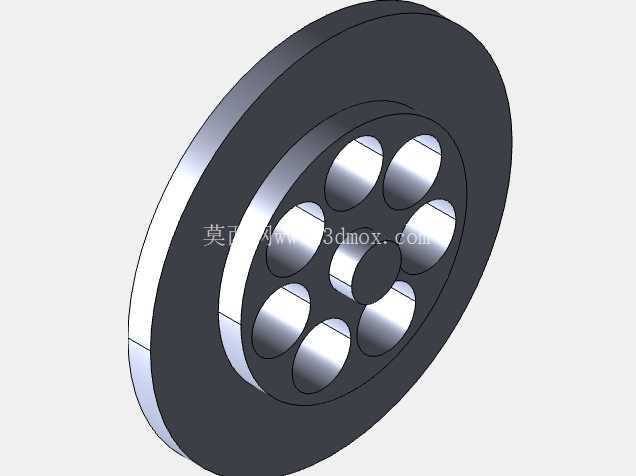

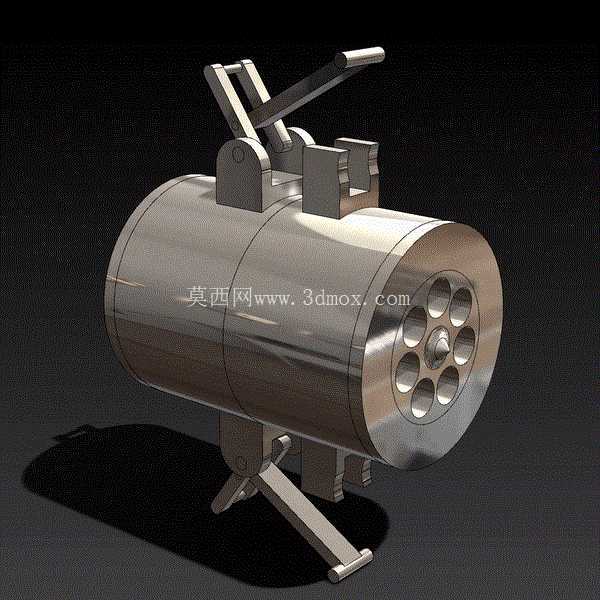

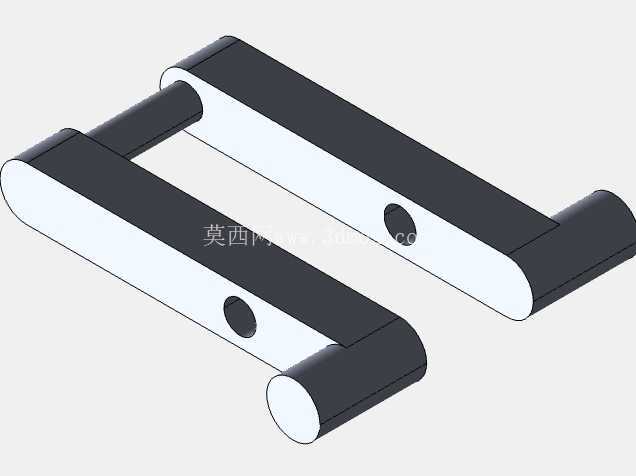

　　该结构的对接效率可提升70%以上，尤其适合需要频繁拆装、快速切换功能模块的作业场景。在安装边界设计上，该结构的对接端面设置了锥形导向止口，两个对接单元靠近时，锥形面可自动修正±3mm范围内的径向对位偏差，降低操作人员的对位难度，即使在视线受限的设备内部安装场景，也能顺利完成对接动作。基体上加工的多个减重孔并非单纯为了降低构件重量，这些孔位同时可作为锁止结构的行程限位槽、流体旁路通道或者传感器安装位，根据实际使用场景的不同，可在孔位内加装压力检测元件、温度探头或者旁通管路，无需额外在基体上钻孔加工，减少二次加工对构件结构强度的影响。锁止拨杆的转动行程经过精准计算，扳动到锁止位置时，拨杆会越过结构死点，实现无额外锁止件的自锁功能，

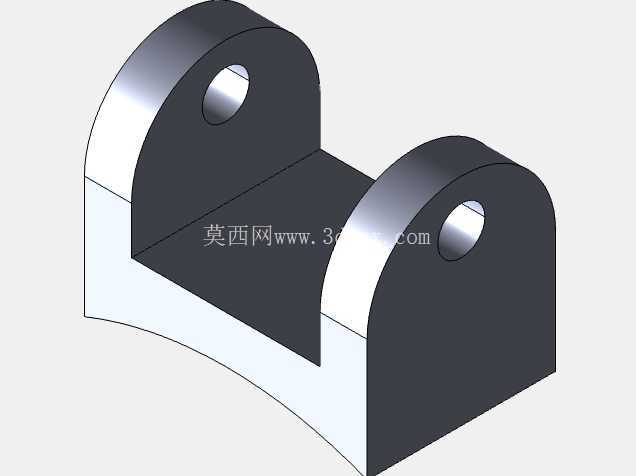

　　即使在设备运行产生振动的工况下，也不会出现锁止松脱、对接分离的问题，同时拨杆的末端做了圆弧过渡处理，避免操作过程中划伤操作人员手部，也不会和周边的管线、构件产生运动干涉。从结构强度设计来看，基体整体采用一体化铣削加工成型，没有焊接拼接部位，避免了焊接应力导致的结构变形，受力较大的锁止卡爪部位做了局部加厚处理，经过有限元应力校核，在额定拉脱力的1.5倍载荷下，结构不会出现塑性变形，可满足工业场景下长期反复使用的强度要求。两侧基体的外轮廓做了统一的安装基准面设计，可直接通过压板或者螺栓固定在设备安装基板上，安装基准面与内孔通道的同轴度公差控制在0.02mm以内，保证对接后两侧通道的同轴度满足使用要求，避免出现流体阻力增大、

　　轴系转动卡滞的问题。在实际选型应用中，这类耦合结构可根据输送介质的不同，更换不同材质的基体与密封件，比如输送腐蚀性流体时可采用不锈钢基体搭配氟橡胶密封件，输送高压液压油时可采用合金结构钢基体搭配金属硬密封，适配不同行业的使用需求。结构的运动部件之间预留了合理的配合间隙，可在-20℃到80℃的环境温度范围内正常工作，不会因为热胀冷缩出现动作卡滞的问题，所有活动配合部位均设计有润滑脂存储槽，加注一次润滑脂即可满足上千次插拔对接的润滑需求，降低日常维护的工作量。
