模块化工业操作检修平台结构设计

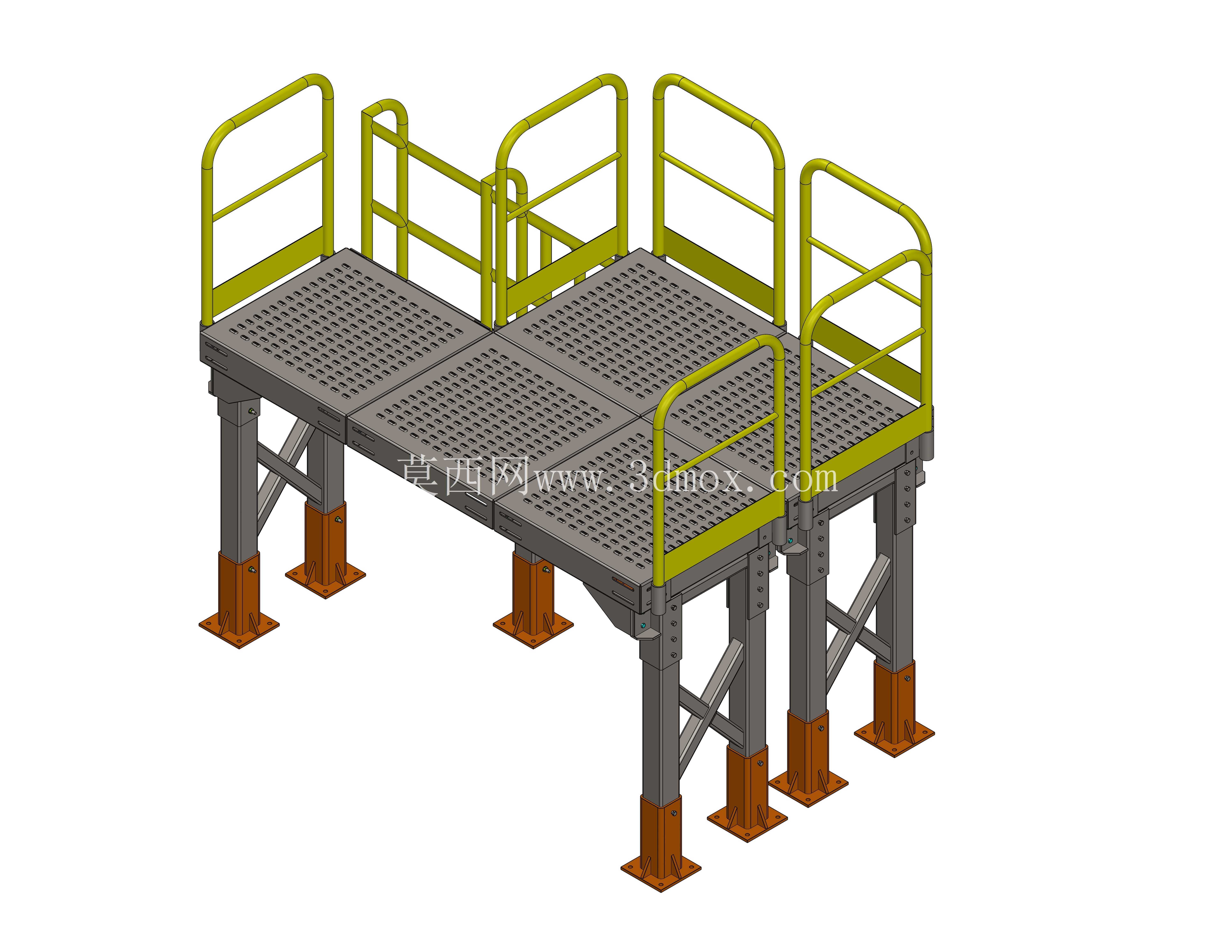

　　这款工业操作平台的设计初衷，是解决生产车间内设备高位操作、日常巡检、部件检修时的作业高差问题，在变压器周边配套、生产线旁工位抬高、仓储区域高位理货等场景下都能适配，不需要针对单一工位做定制化的非标焊接，通过模块拼接就能匹配不同的现场布局需求。从结构组成来看，平台主体采用型钢焊接框架作为承重主体，台面铺设冲孔防滑格栅板，格栅的开孔率经过核算，既能保证作业面的摩擦力，避免人员行走、站立时打滑，也能让作业过程中产生的碎屑、积液直接漏下，不会在台面积攒造成滑倒风险，同时格栅的自重较轻，能降低整体框架的承重负载。平台的支腿采用分段式设计，底部配置可调式地脚支撑，地脚的调节行程覆盖了常规车间地面的平整度误差范围，安装时不需要额外做地面找平处理，

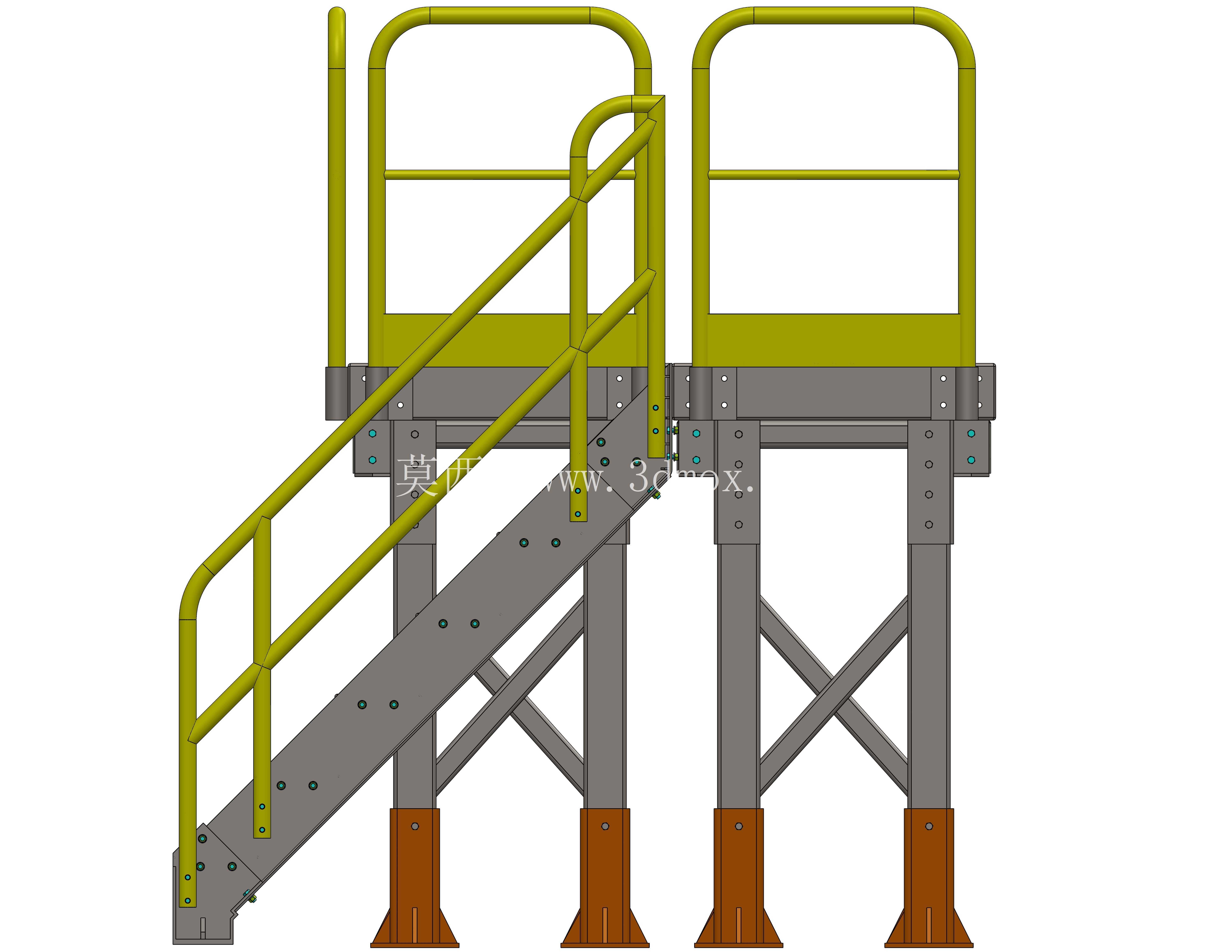

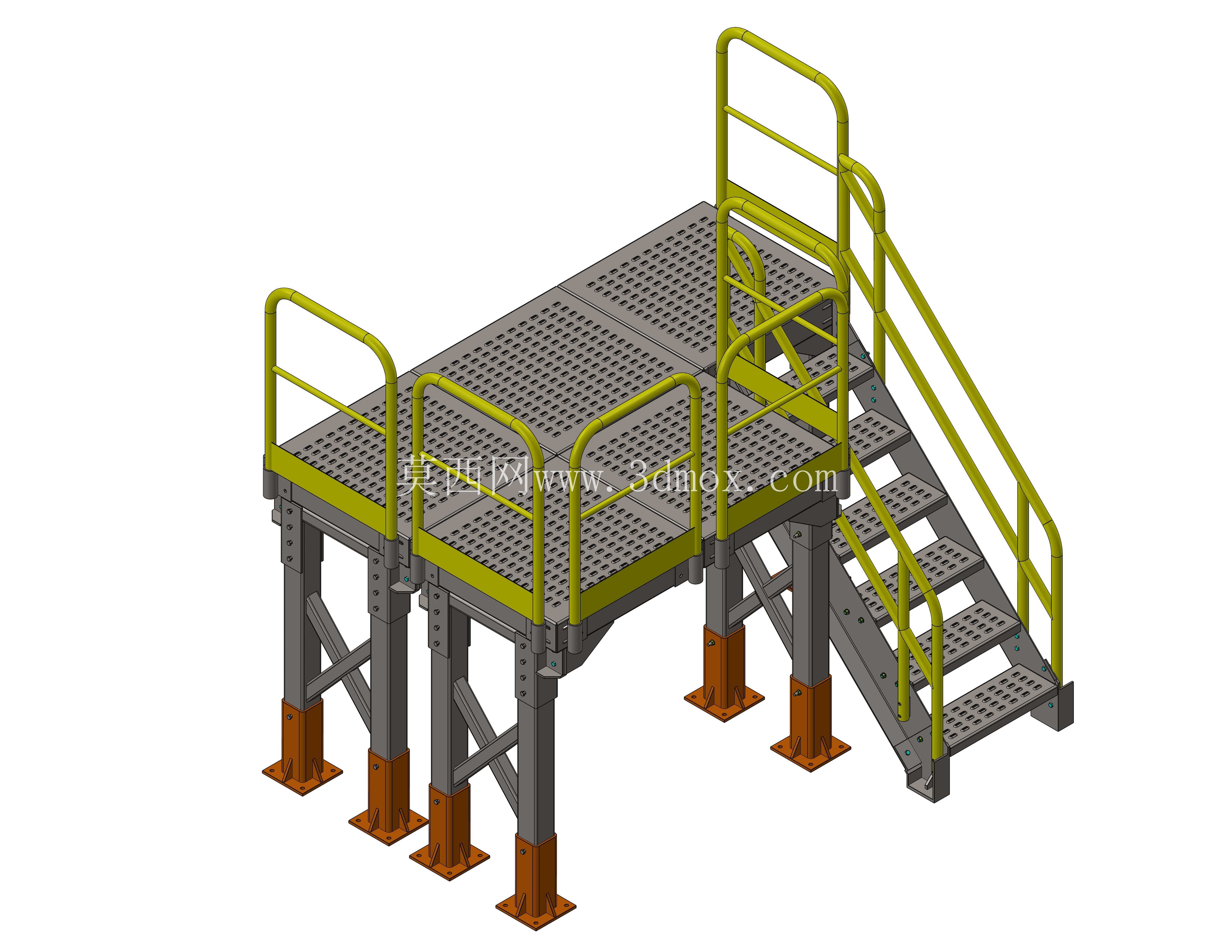

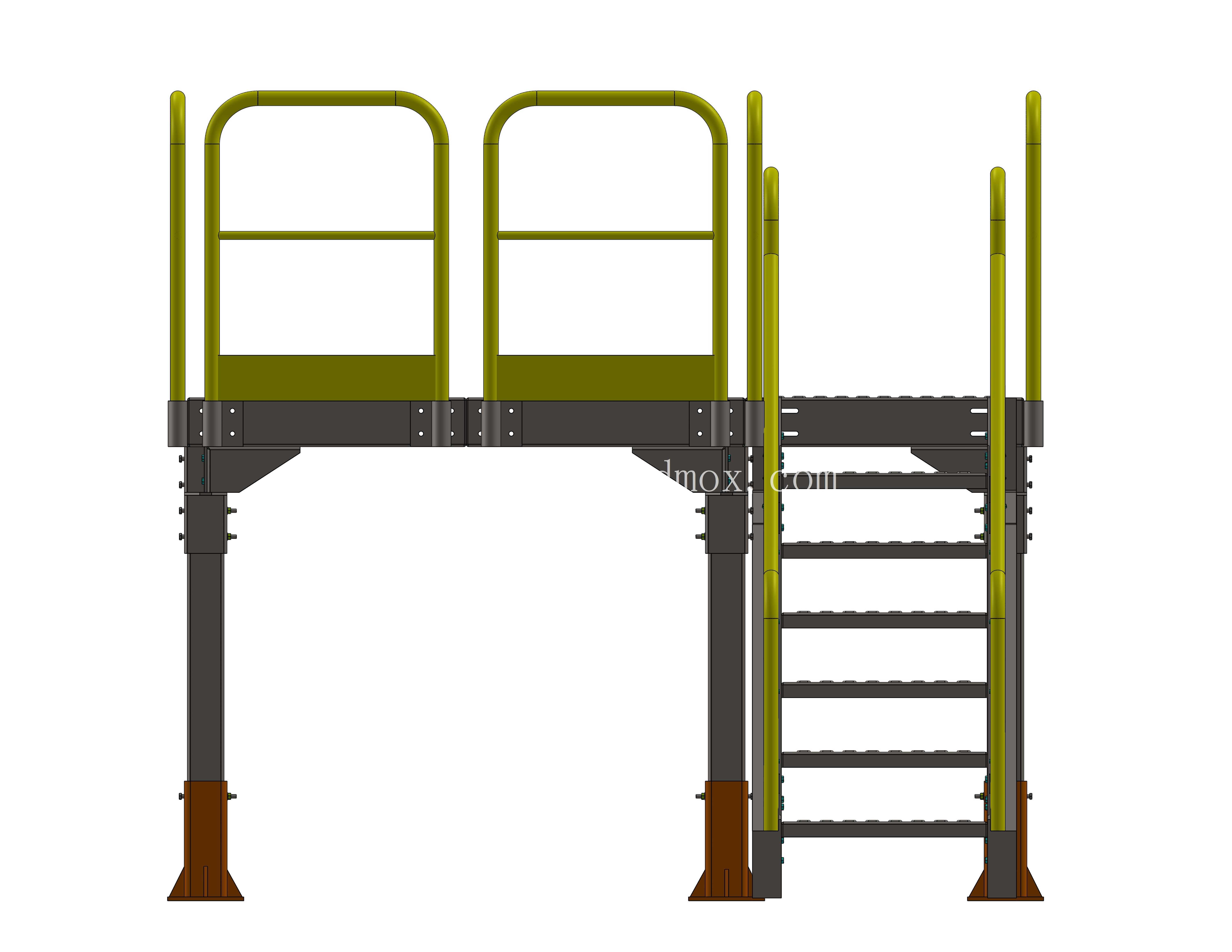

　　通过调整地脚高度就能保证整个平台台面处于水平状态，地脚底板带预留安装孔，可通过膨胀螺栓与混凝土地面固定，在有振动的作业场景下也不会出现移位、晃动的问题。侧面配置的斜梯采用与平台主体一致的框架结构，梯步同样采用冲孔防滑板，每级梯步的高度、踏面深度都符合人机工程学要求，人员上下行走时不会出现跨步过大或者踏面过窄踩空的问题，斜梯与平台主体采用螺栓连接，运输时可以拆分，现场不需要动火焊接就能完成组装。平台周边的护栏采用圆管弯折成型，护栏高度符合工业作业防护的规范要求，横杆间距能避免人员意外跌落，护栏与平台框架的连接采用快装式结构，后期如果需要调整平台的作业开口位置，不需要切割焊接就能拆装移位。设计过程中采用模块化拆分思路，

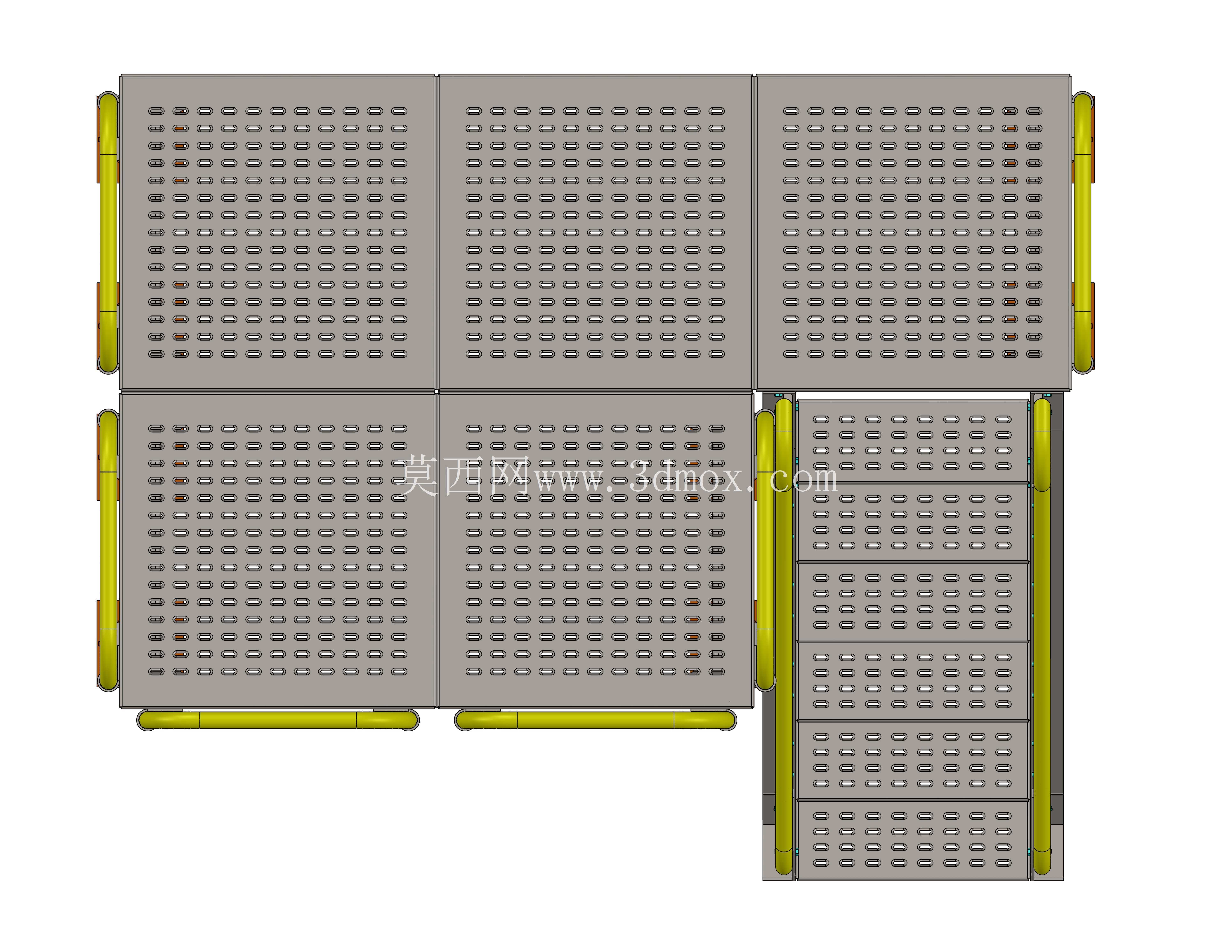

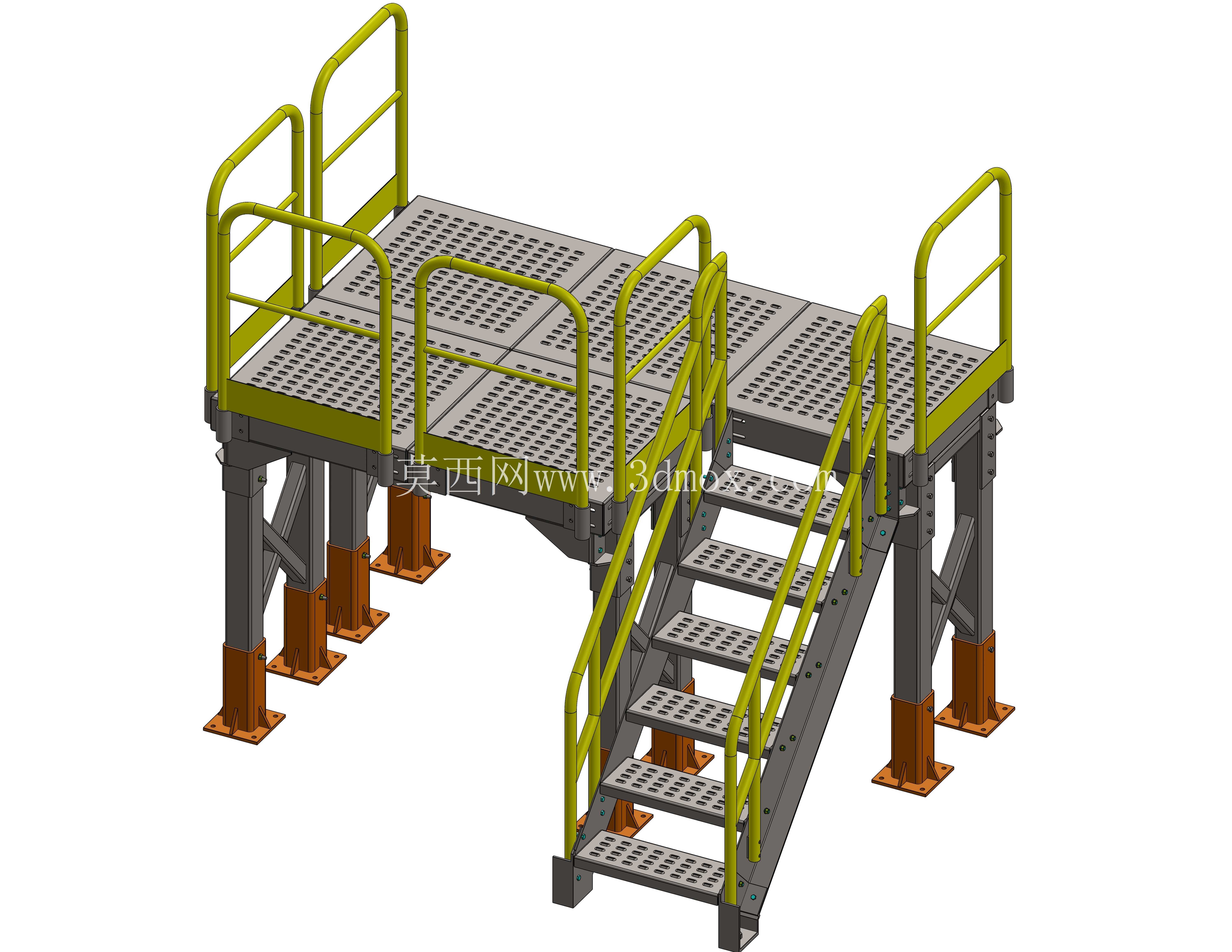

　　将平台分解为标准平台段、楼梯段、护栏段、支腿段几个独立模块，每个模块的连接接口都做了统一尺寸设计，现场可以根据实际的作业范围、设备布局，拼接成L型、一字型或者带延伸段的不同形态，比如在变压器周边使用时，可以围绕设备的操作面拼接出环形的作业通道，不需要额外做定制设计；在生产线旁使用时，可以根据工位的数量拼接成连续的长条形操作平台，适配不同长度的生产线布局。从安装边界来看，单块标准平台模块的尺寸控制在常规货运的限界范围内，运输时不需要做超限物流处理，模块之间的连接全部采用标准紧固件，现场安装只需要常规的扳手工具就能完成，不需要配备专业的焊接设备，安装效率比传统的现场焊接平台提升60%以上。平台的承重设计覆盖了常规工业作业的负载要求，

　　不仅能承受作业人员的重量，也能承载作业时携带的工具、小型检修设备的重量，框架的型钢选型经过受力校核，在额定负载下不会出现明显的形变，长期使用也不会出现结构疲劳的问题。台面的格栅板采用可拆式设计，后期如果某一块格栅出现磨损、变形，不需要整体更换台面，只需要单独更换对应的格栅板即可，维护成本更低。护栏的表面做了醒目的防护色处理，在车间环境下有足够的辨识度，能提醒周边人员注意高台边界，避免意外碰撞。支腿的底部做了防腐处理，即使在有少量积液、潮湿的车间环境下，也不会出现快速锈蚀的问题，延长整体的使用寿命。在实际选型应用时，设计人员只需要根据现场的作业高度需求，选择对应高度的支腿模块，再根据作业面的长度、形状选择对应数量的平台模块，搭配对应的楼梯和护栏模块，就能快速组合出符合现场需求的作业平台，不需要从零开始做结构建模、受力校核，能大幅缩短非标设计的周期，也能减少现场安装的工作量。这种模块化的设计思路，也让平台的复用性大幅提升，如果后期车间布局调整，平台可以拆解后重新组装到新的工位，不需要整体报废重做，符合工业生产降本增效的需求。
