胶合板小型帆船结构设计方案

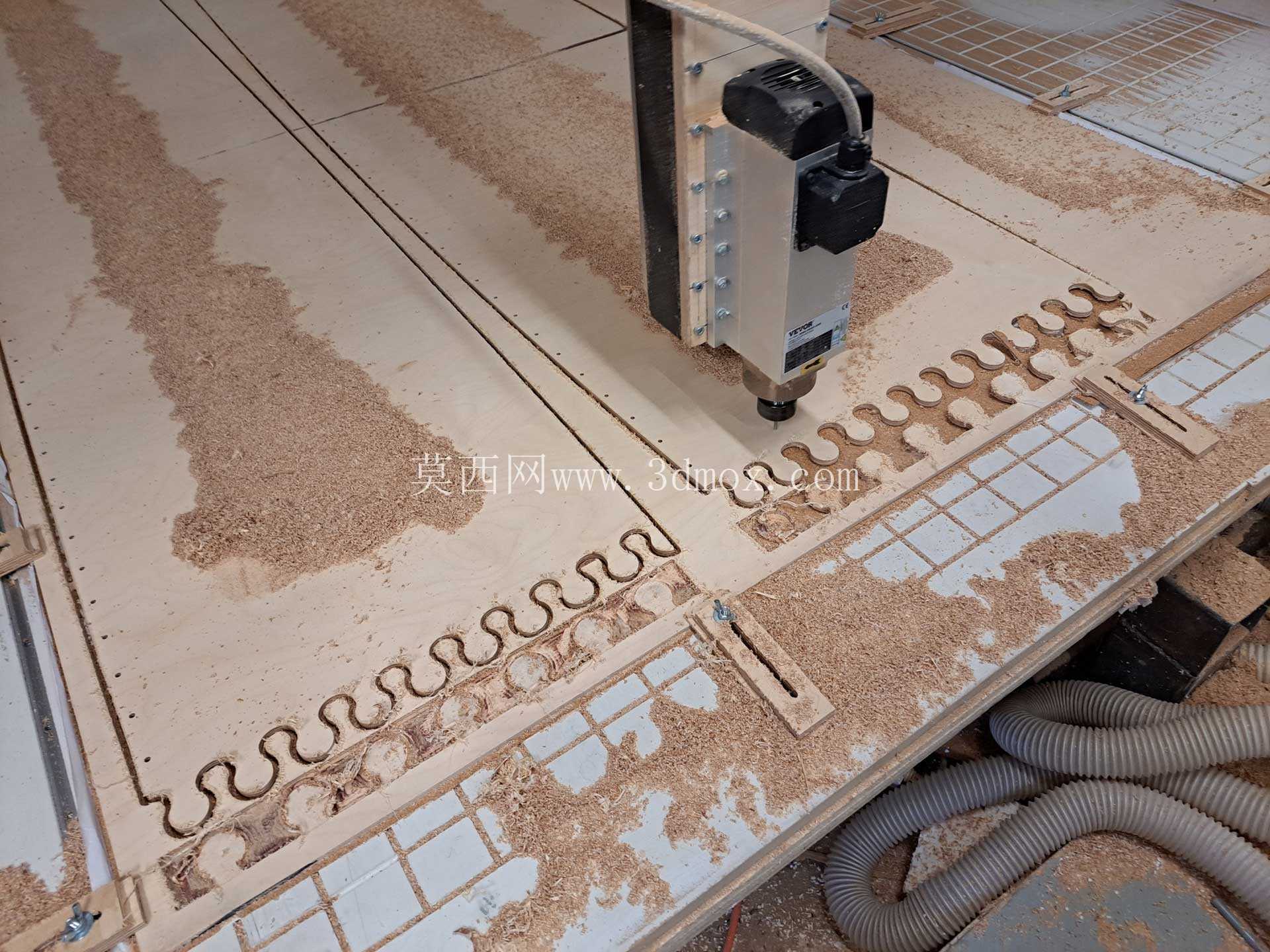

　　这款小型帆船的设计定位偏向个人DIY建造、近岸休闲航行以及青少年航海教学场景，整体结构围绕易加工、低成本、可复刻的核心目标展开，没有采用传统帆船复杂的曲面模压成型工艺，转而选用常规厚度的胶合板作为主船体建造材料，大幅降低了非专业船厂场景下的建造门槛。从结构拆分逻辑来看，船体所有板材构件都做了数控铣削适配处理，每一块板材的轮廓、拼接坡口、安装孔位都预留了标准加工余量，普通三轴数控铣床即可完成全套板材的切割作业，不需要定制大型成型模具，个人建造者也可以依托小型加工设备完成全套构件的制备。

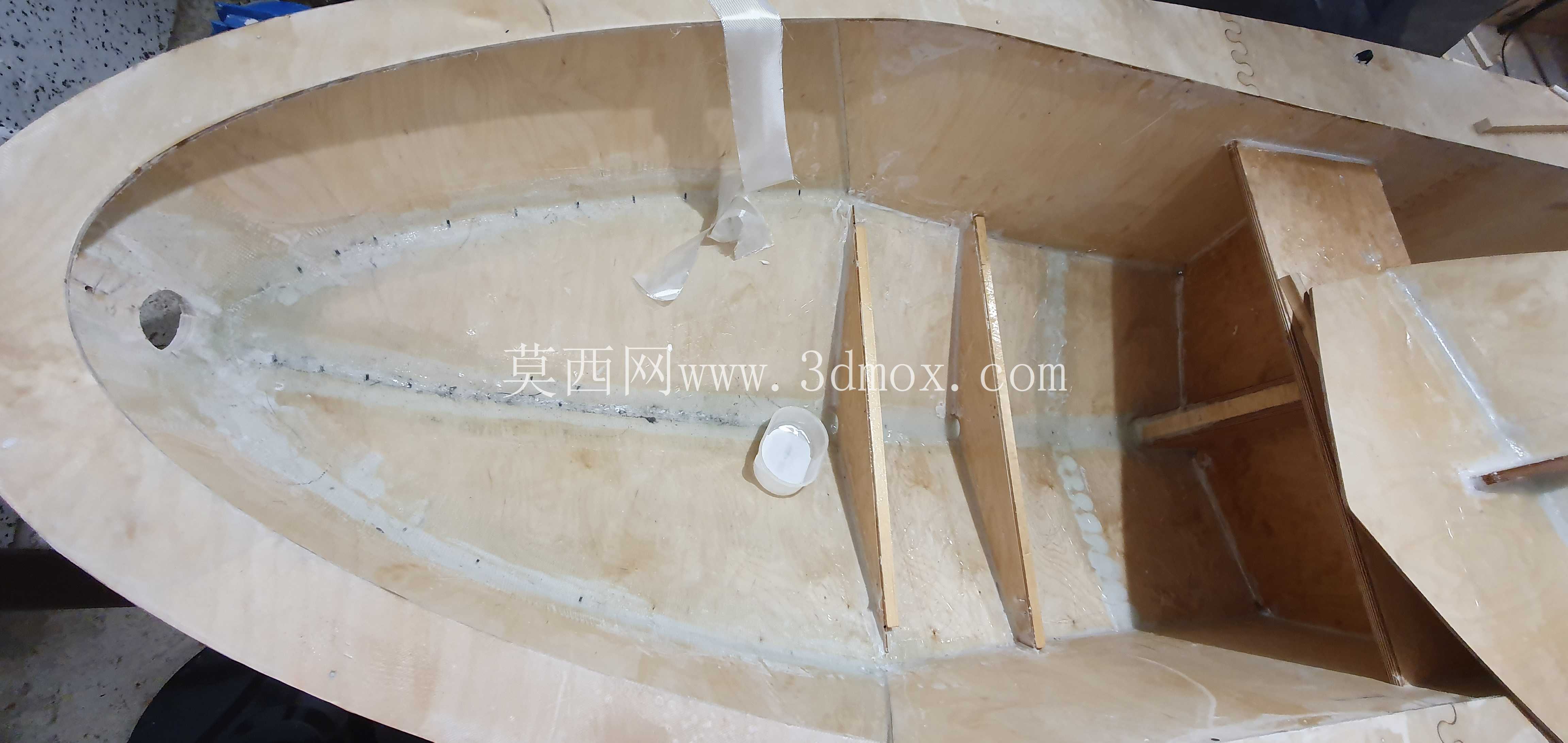

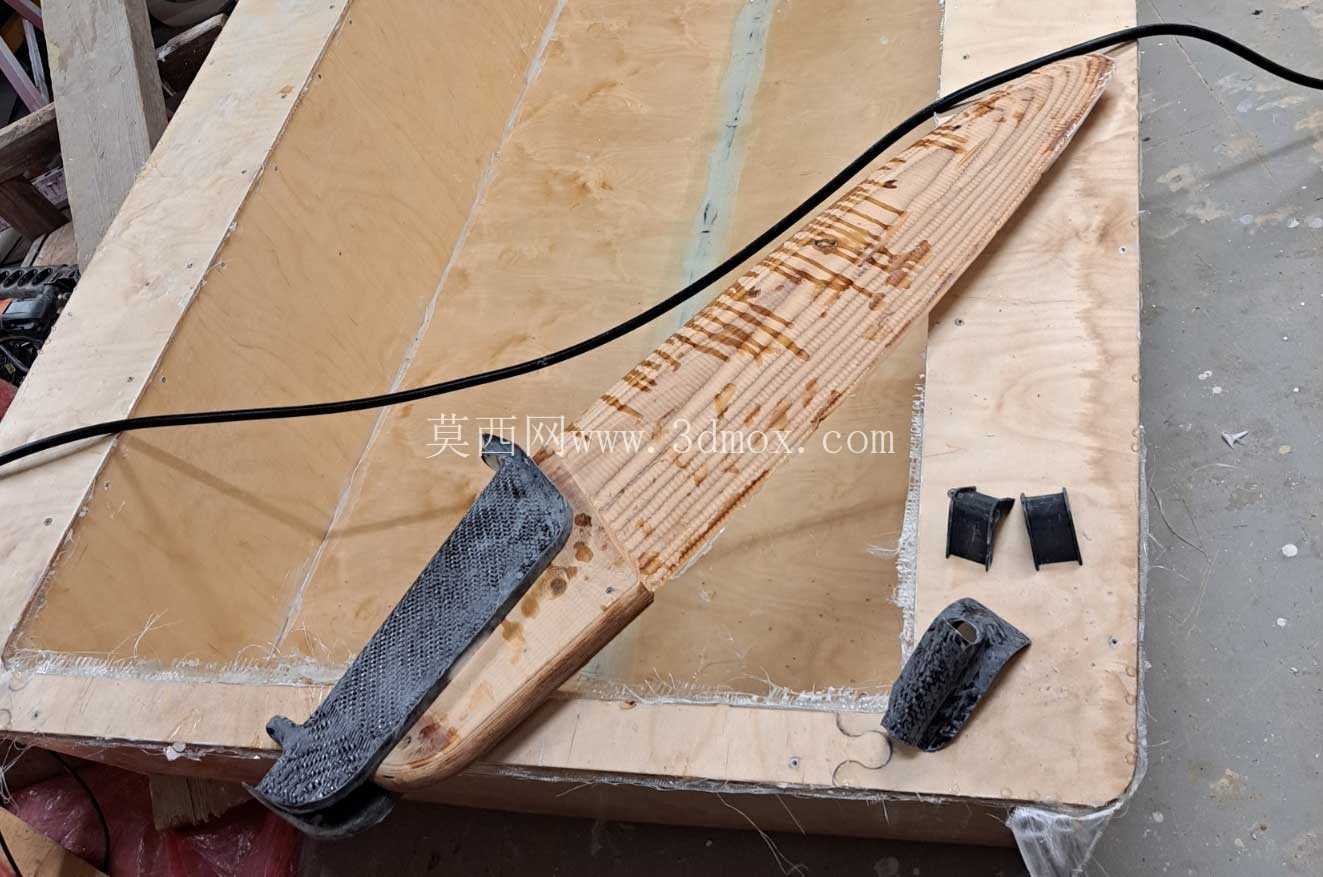

　　船体的舭部、舷边等易碰撞位置做了加厚叠层处理，拼接位置采用环氧树脂层压加碳布增强的工艺，既保证了船体的整体结构强度，又控制了整体重量，单人即可完成短距离的搬运与下水作业。船体上的舵系安装位、桅杆固定座、帆索导缆孔等小型异形配件，全部采用3D打印工艺制作，对应的打印模型预留了标准安装公差，不需要二次修配即可直接与胶合板主体完成装配，避免了小型金属配件定制成本高、加工周期长的问题。

　　帆装部分采用单桅三角帆的简化设计，帆面采用常规耐磨帆布材质，桅杆选用标准规格的铝合金管材，不需要定制异型截面构件，帆索的走向全部做了简化处理，没有设置复杂的多段滑轮组，新手经过简单学习即可完成帆装的操作与调整，适配休闲航行与教学场景的使用需求。船体内部做了简易的浮力舱预留空间，建造时可以在对应位置填充闭孔泡沫材料，即使出现意外进水的情况也能保证船体不沉，提升近岸航行的安全性。

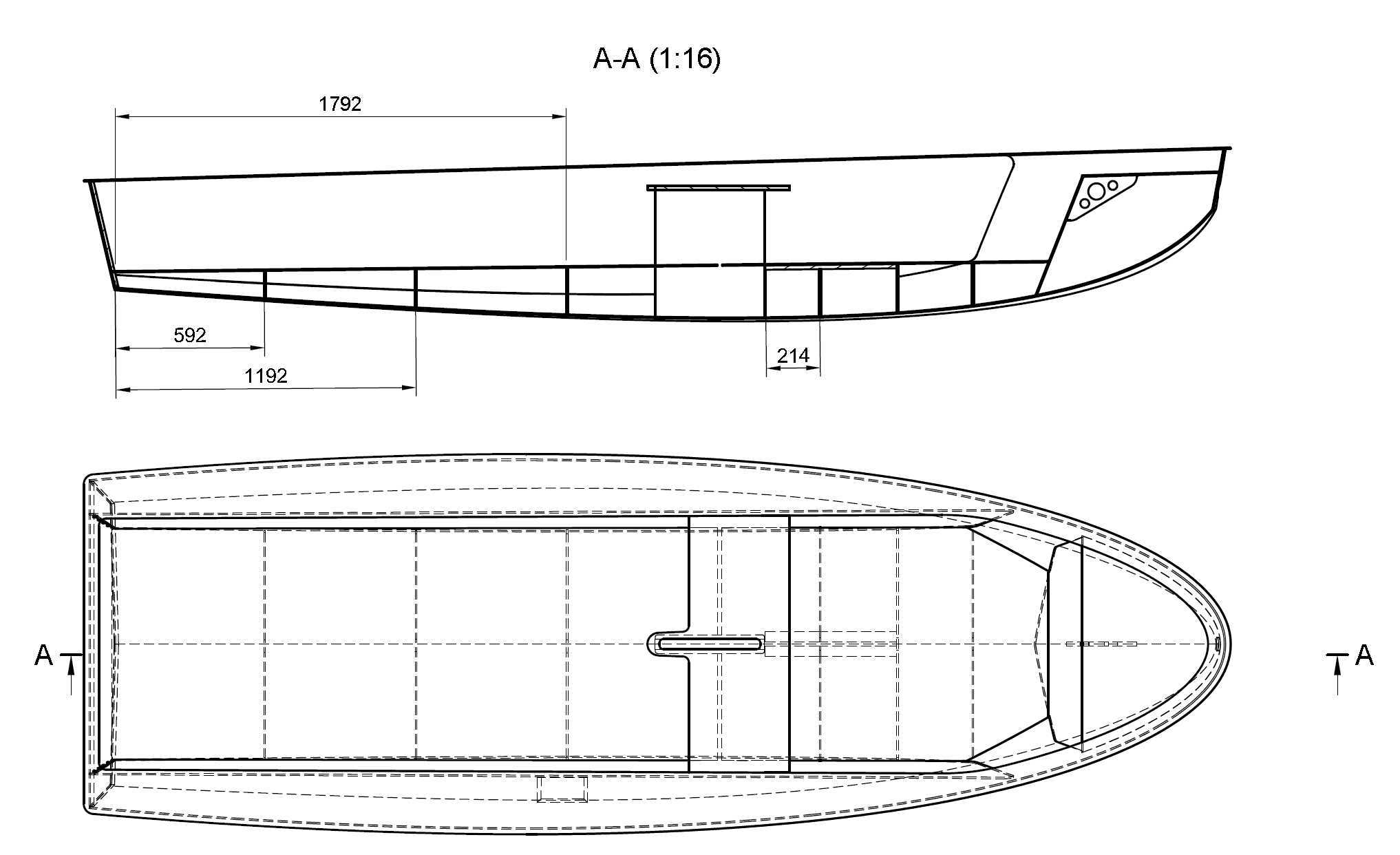

　　从安装边界尺寸来看，船体总长控制在3.2米以内，型宽1.2米，吃水深度不超过0.3米，常规家用小型拖车即可完成陆路运输，不需要办理特殊的超限运输手续，存放时也可以直接放置在普通车库或者庭院内，不需要占用大型泊位空间。舵叶采用可上翻的设计，在近岸浅水区航行时可以将舵叶抬起，避免触碰水下礁石或者滩涂，适配近岸、内湖等多种浅水航行场景。

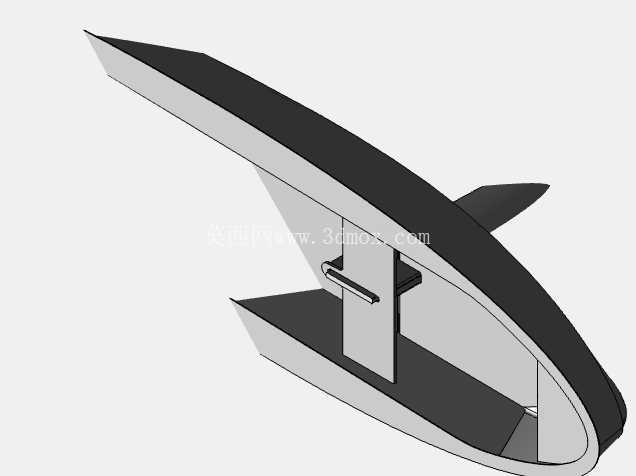

　　设计过程中对所有板材的拼接位置做了嵌套切割优化，同一张标准尺寸的胶合板上可以排布下所有船体板材构件，最大化提升板材利用率，减少建造过程中的材料浪费。对应的STEP格式文件中，虽然部分构件的命名采用了芬兰语标注，但每个构件都按照装配位置做了分层分组，建模人员可以直接通过装配树的层级关系快速对应到每个构件的实际安装位置，不需要额外对照图纸反复核对。如果建造者选用的胶合板厚度与设计默认值存在偏差，只需要对应调整板材拼接处的坡口尺寸与安装孔位偏移量，即可完成适配，不需要对整体结构做大幅修改。

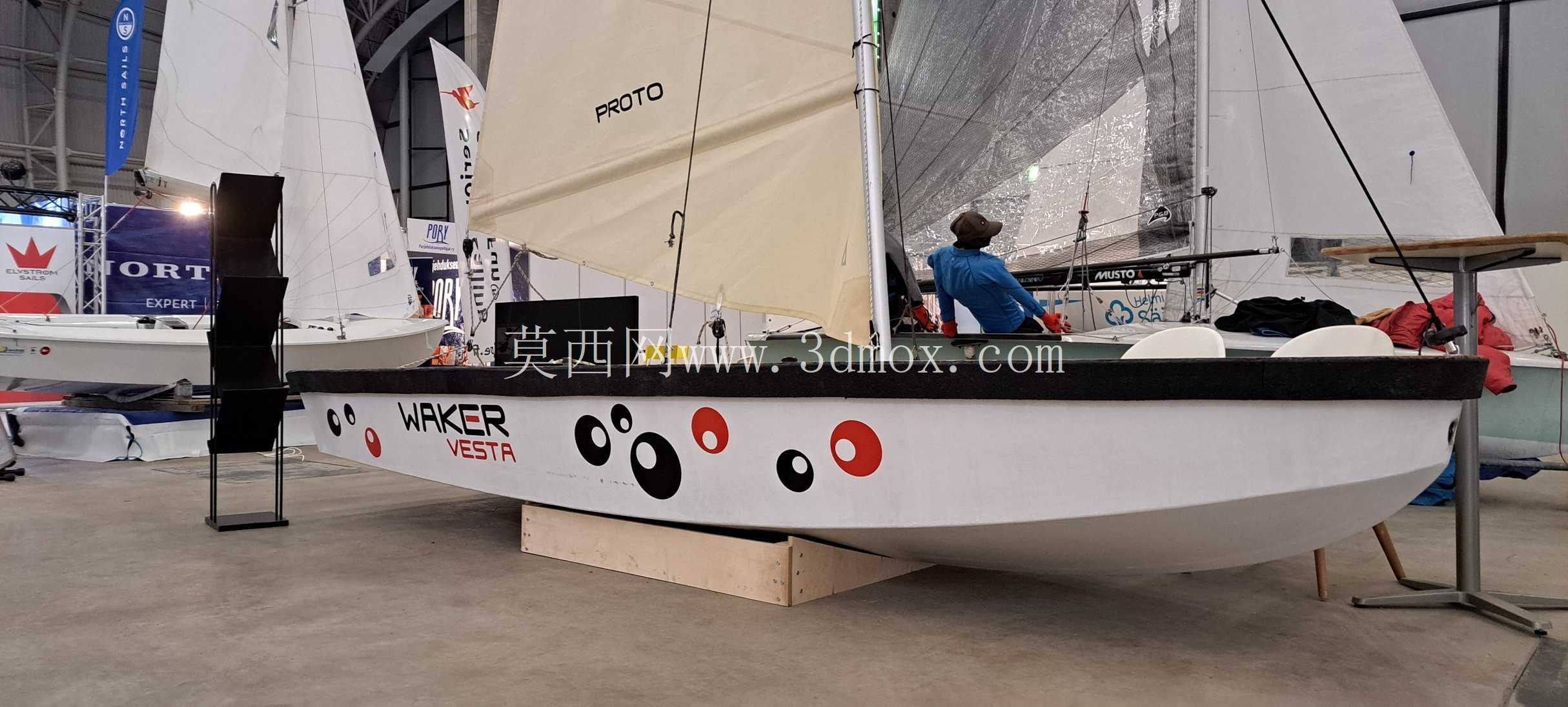

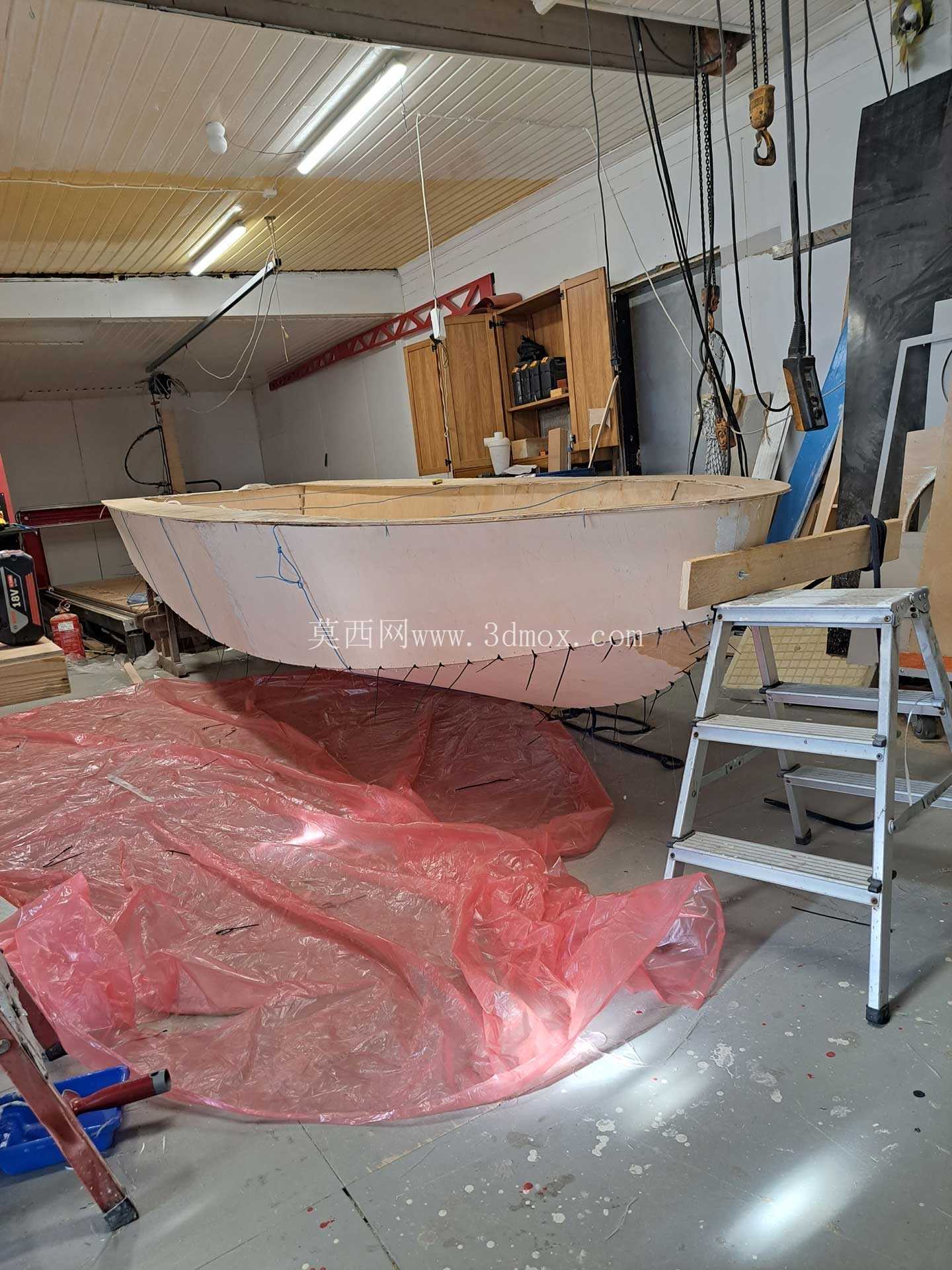

　　船体的外观涂装预留了充足的自定义空间，舷侧的图案可以根据个人喜好调整，不会影响船体的水动力性能。船底部分做了简易的防污漆涂刷基面处理，建造完成后涂刷常规船用防污漆即可满足近岸长期使用的需求，不需要做特殊的表面处理。整船的装配流程遵循从底板到舷侧、再到内部加强筋、最后安装配件与帆装的顺序，所有连接位置都预留了涂胶间隙，保证环氧树脂粘接时的胶层厚度均匀，避免出现粘接强度不足的问题。

　　不同于专业竞赛类帆船追求极致水动力性能的设计思路，这款小型帆船的设计优先考虑建造便利性与使用可靠性，所有构件都尽量选用市面上容易采购的标准材料，没有依赖特殊的定制材料或者专用加工设备，即使是没有专业造船经验的爱好者，也可以依托对应的三维模型完成全套构件的加工与整船装配，最终成品可以满足内湖、近岸平静水域的休闲航行需求，也可以作为航海科普教学的实操载体，让参与者直观了解帆船的基本结构与航行原理。
