可移动工业人行通道栈桥结构设计

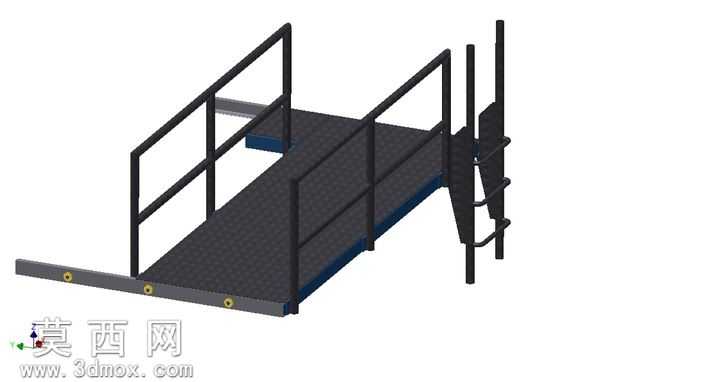

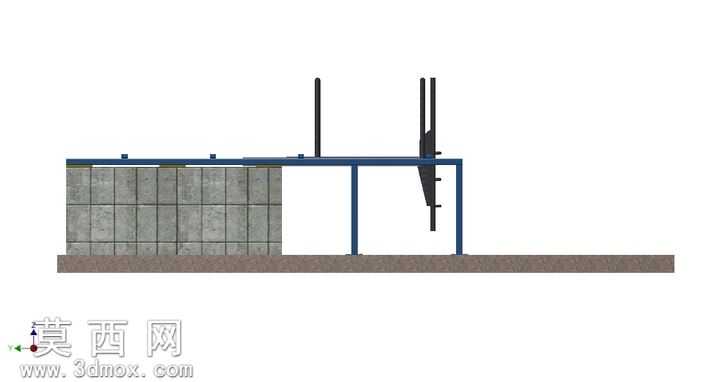

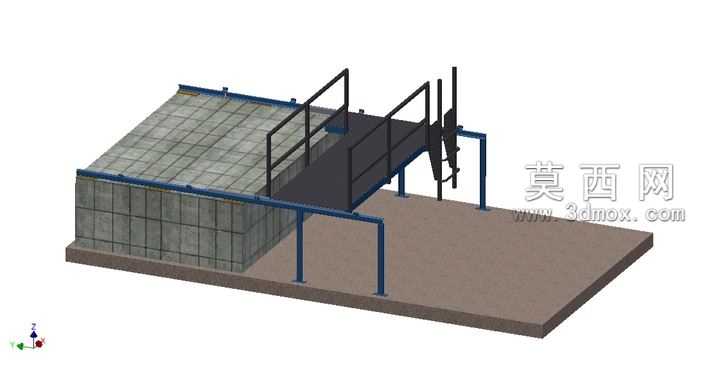

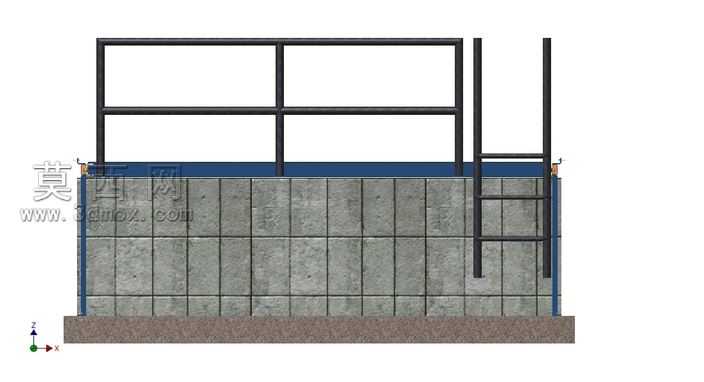

本作品为可移动工业人行栈桥的三维设计方案，采用Autodesk Inventor完成全参数化建模，整体建模过程严格遵循工业设施设计规范，对各部件的装配关系、尺寸公差进行了精准约束，确保模型可直接用于后续工程拆解与生产参考。模型整体分为三个核心功能区域：左侧为依托现有混凝土结构的搭接平台段，中间为带双侧安全护栏的通行栈桥主体，右侧为落地支撑的接驳平台段，各段之间通过刚性连接结构形成稳定整体，可满足工业场景中不同高程作业面之间的人员通行需求。材质渲染方面，模型对不同部件进行了差异化材质赋予：支撑立柱与护栏框架采用哑光深蓝色工业防锈漆金属材质，模拟钢结构构件的真实涂装效果；栈桥踏步与平台面板采用深灰色防滑金属板材材质，还原工业通道的防滑耐磨表面特性；搭接段的混凝土基座采用浅灰色带分格纹理的混凝土材质，表面添加细微的粗糙质感与色差变化，模拟现浇混凝土的真实肌理；右侧落地平台采用浅棕灰色水泥地面材质，与基座材质形成视觉区分，同时匹配工业厂区地面的常见视觉效果。结构设计上，栈桥采用多根垂直钢立柱作为竖向承重构件，立柱底部设置加宽支撑脚板，分散竖向荷载避免局部压强过大；护栏部分采用横杆加竖杆的组合式结构，竖杆间距符合安全防护规范要求，可有效防止人员意外跌落；栈桥与左侧混凝土基座的搭接位置设置了贴合式连接结构，可适配现有基座的顶面尺寸，保证搭接状态下的结构稳定性；右侧落地平台与栈桥主体采用一体化连接设计，消除衔接处的高差与缝隙，保障通行顺畅。设计思路围绕工业场景的临时或固定人行接驳需求展开，整体结构简洁可靠，无冗余构件，在满足通行安全要求的前提下尽可能控制整体自重，同时兼顾了不同安装场景的适配性，可根据实际使用需求调整栈桥长度、支撑高度等参数，适配不同的高程差与安装空间，模型同时导出了STEP、IGES等通用格式，可兼容多数主流三维设计软件，方便不同使用场景下的二次修改与方案调整。
