皮卡货箱可调式重载置物装载架

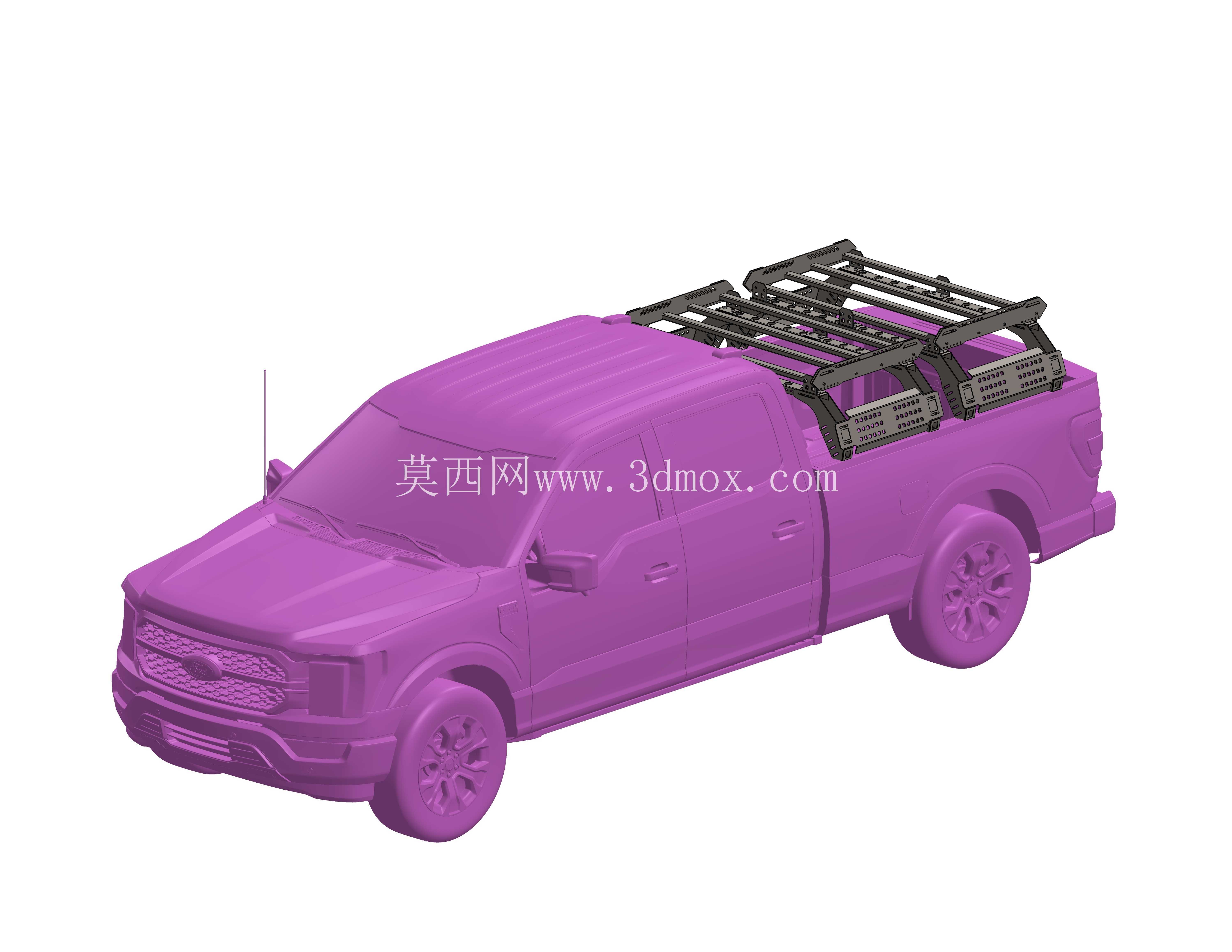

　　在户外作业、长途穿越、工程运维等场景中，皮卡货箱的空间利用率一直是从业者重点关注的问题——零散工具、长尺寸建材、户外装备如果直接堆放在货箱底板，不仅容易在行驶中滑移磕碰，还会占用底层平整储物空间，无法实现分层承载。这款可调式皮卡床架正是针对这类实际痛点开发的车载承载结构，区别于传统固定式货箱龙门架，它采用双组独立可调的模块化设计，能够适配不同年款、不同货箱长度的主流皮卡车型，无需在货箱钣金上打孔焊接，通过侧边夹持结构即可完成固定，避免破坏车身原有防腐层。

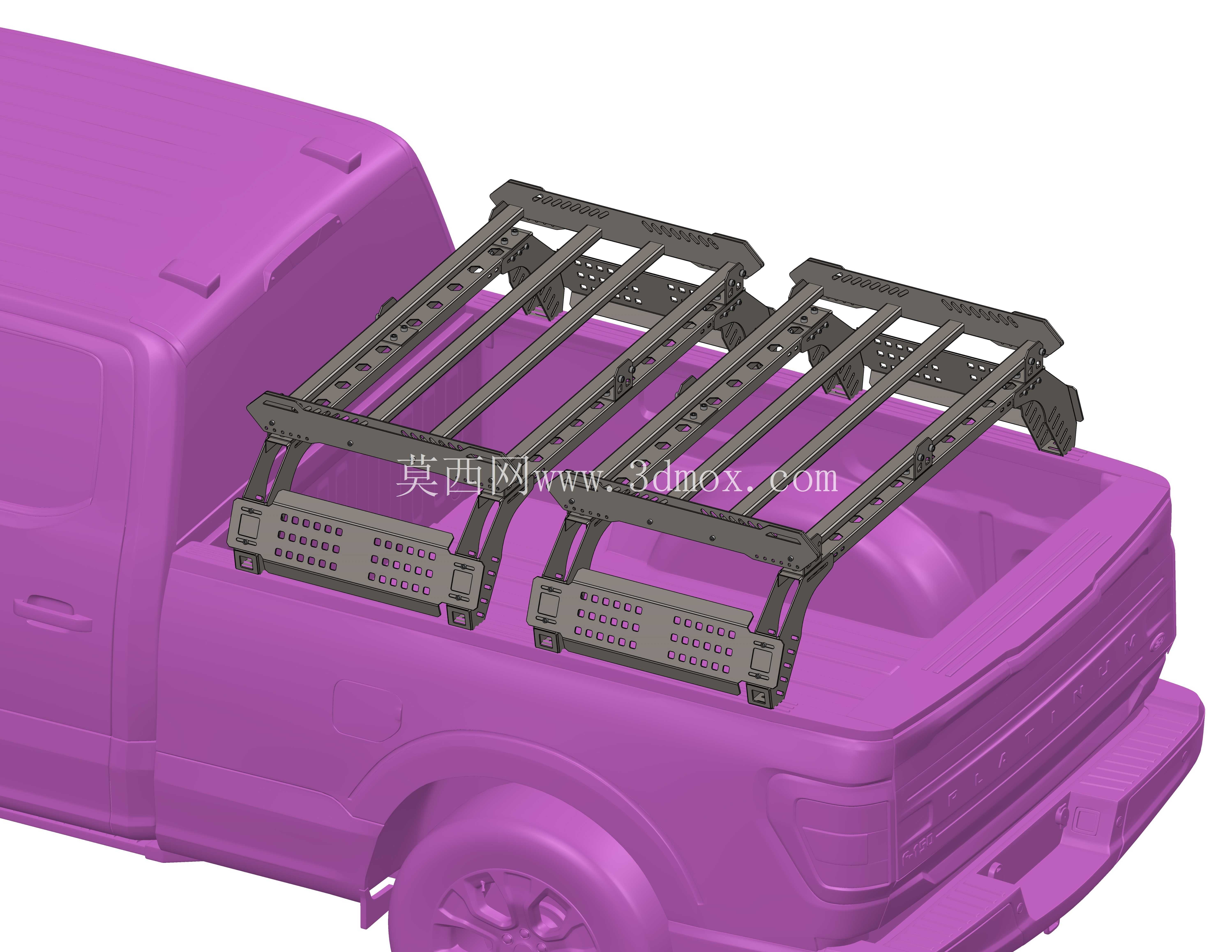

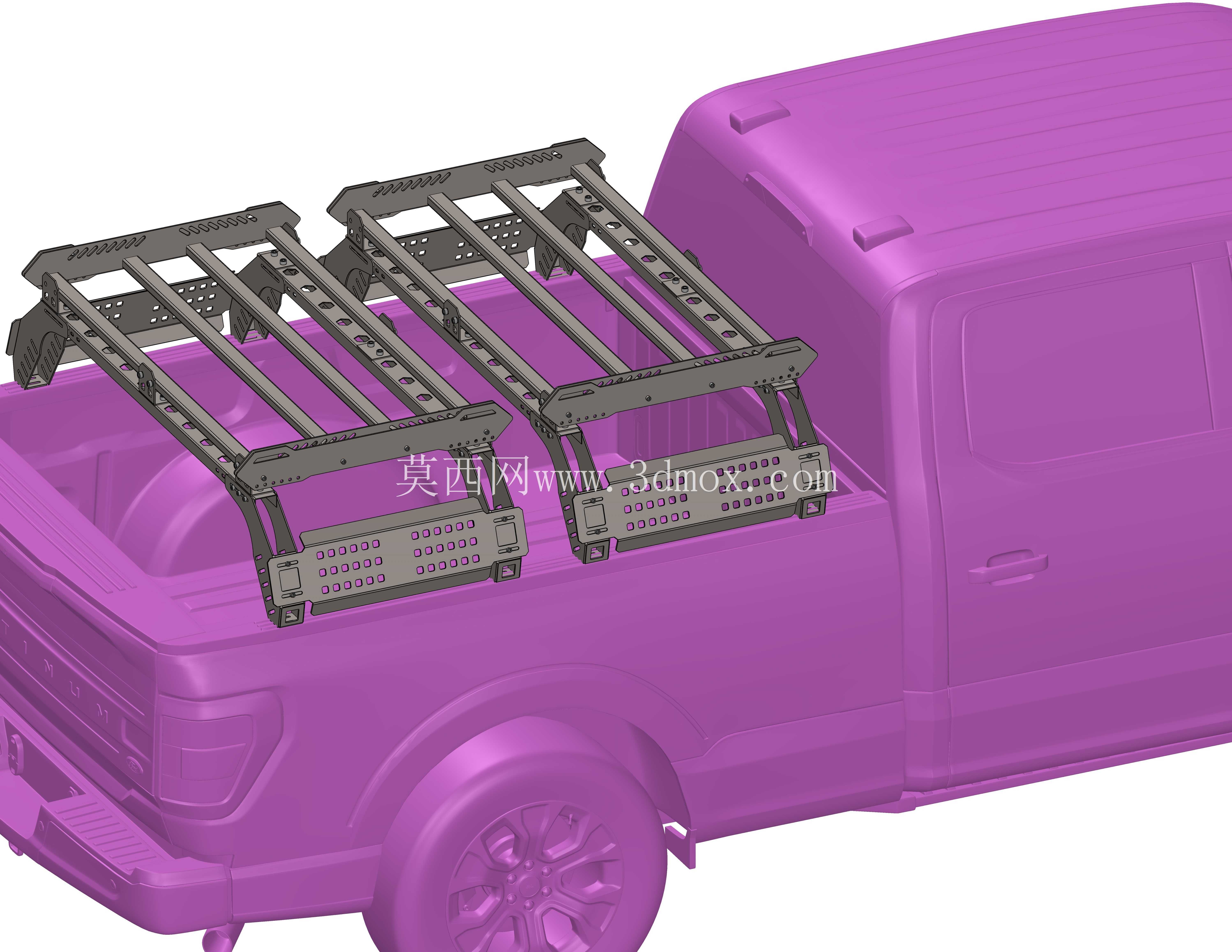

　　从结构设计逻辑来看，整套架体采用焊接式框架结构，主承载梁选用矩形截面型钢，相比圆管型材具备更好的抗扭截面系数，在承受偏载时不易发生扭转变形；横梁表面开设等距排布的调节孔位，一方面可以根据装载货物的尺寸调整两组架体的前后间距，另一方面也为绑带、快拆锁扣提供了固定点位，装载油桶、工具箱、越野装备时，可以直接穿过孔位绑扎固定，不需要额外加装锚点。架体两侧的立式支撑腿做了下沉式设计，底部贴合货箱轮拱上方的平整钣金面，支撑脚处预留了橡胶缓冲垫安装位，能够避免硬接触划伤货箱漆面，同时在越野颠簸路段可以吸收部分振动，减少架体与车身的共振异响。

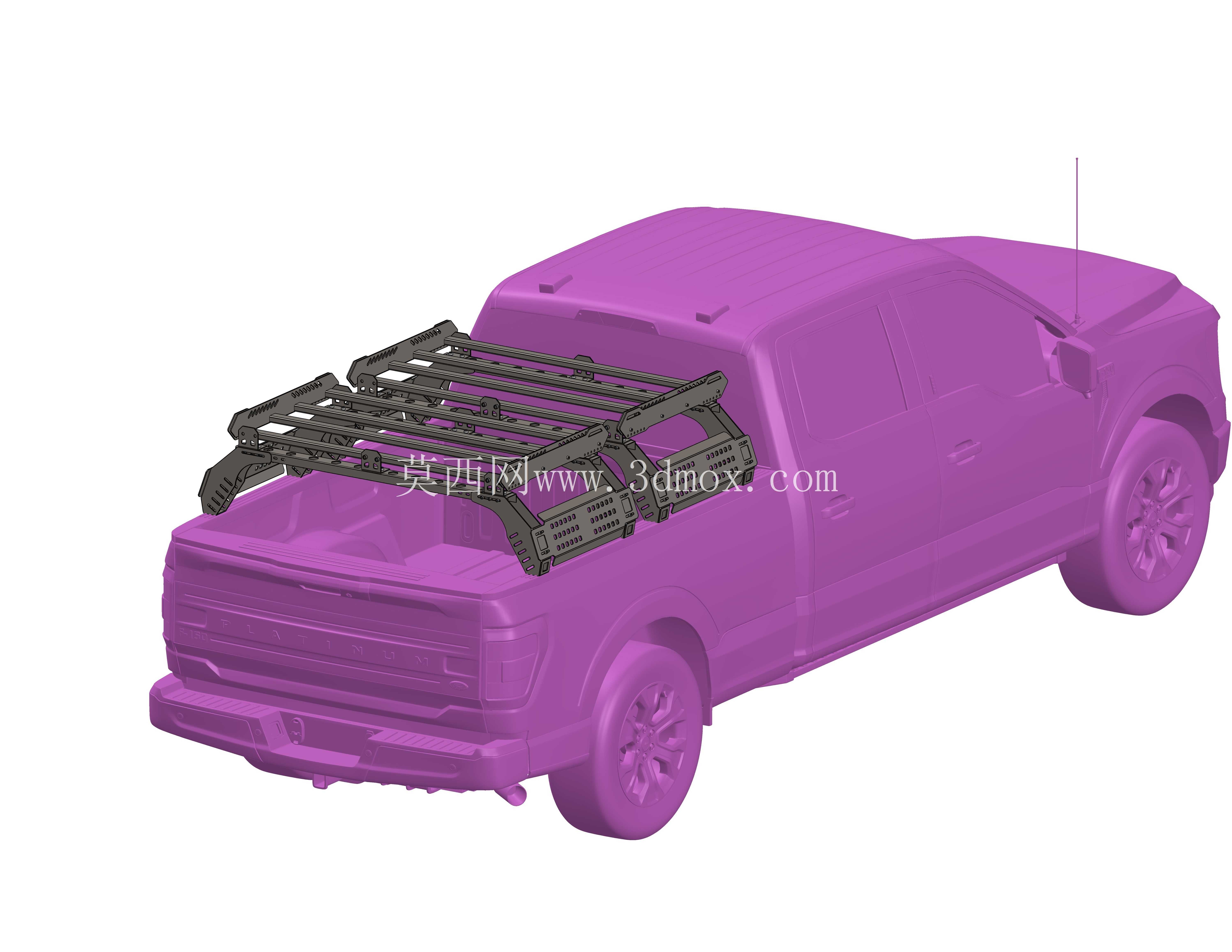

　　实际使用场景中，这套架体可以实现货箱的分层承载：架体上方可以放置长尺寸板材、梯具、车顶帐篷等大件物品，架体下方的货箱空间依旧可以存放零散配件、冷藏箱、维修工具等物品，上下层空间互不干扰，相比单层堆放能够提升近60%的货箱空间利用率。针对工程运维场景，架体侧面预留了通用附件安装孔，可以加装铁锹支架、灭火器固定座、油桶绑带架等专用附件，满足电力抢修、管线维护、野外勘探等户外作业的工具携带需求；针对户外穿越场景，架体的承载平面经过水平度校准，可以直接固定车顶帐篷、脱困板、备用油桶等穿越装备，不需要额外改装龙门架。

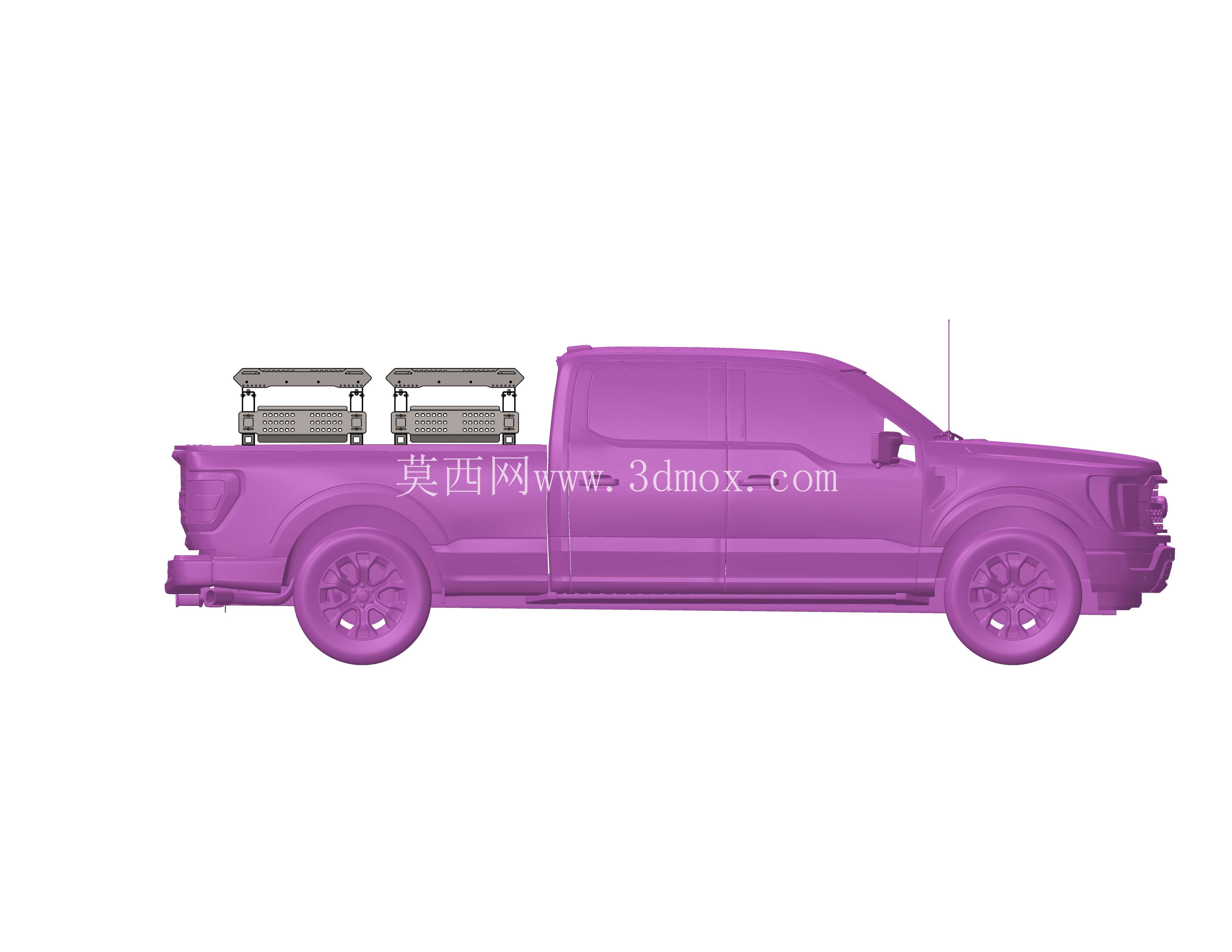

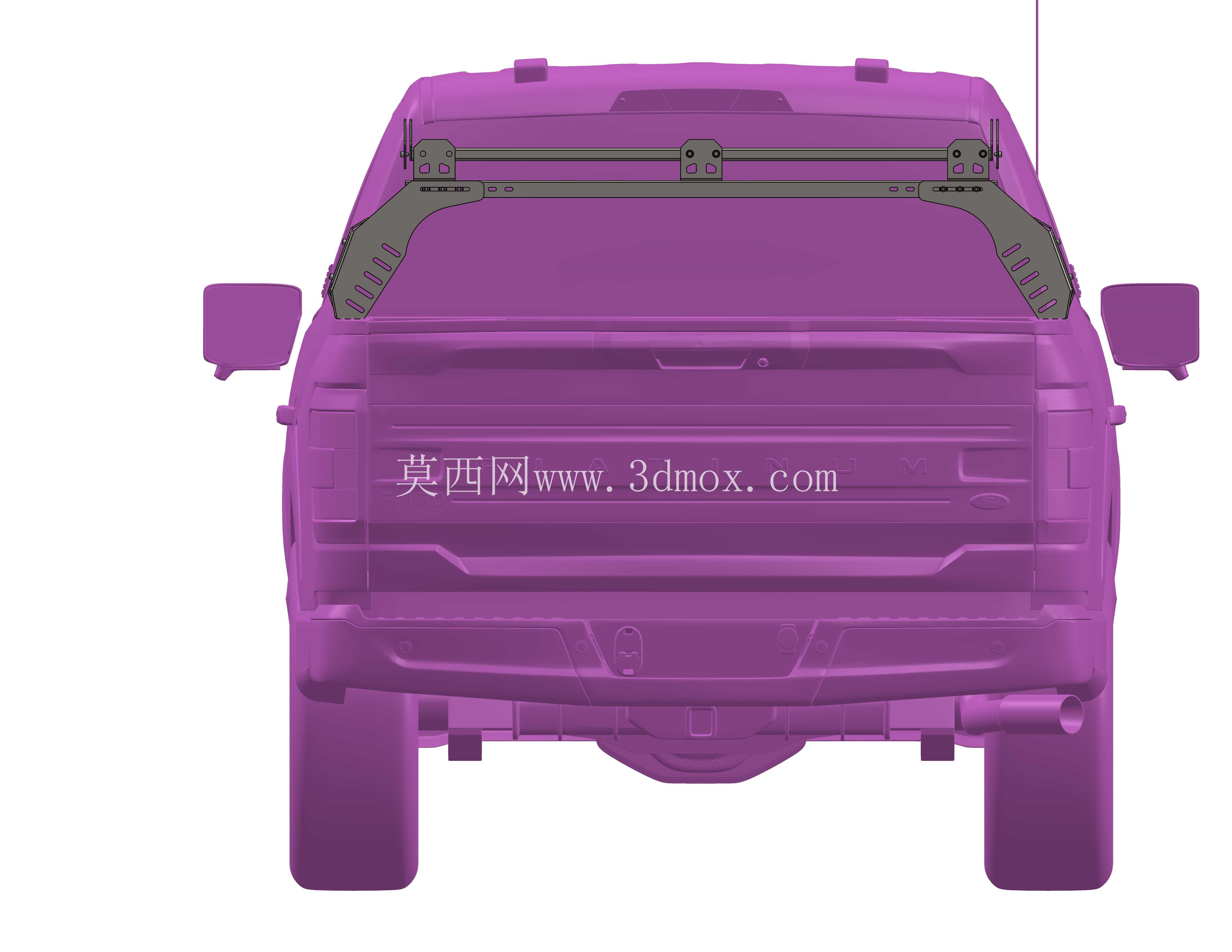

　　安装边界方面，这套架体的可调范围覆盖了主流中型皮卡的货箱尺寸，支撑腿的横向宽度可以根据货箱内侧宽度进行无级调节，适配宽度在1200mm到1600mm之间的皮卡货箱，安装后架体顶部距离货箱底板的高度控制在400mm左右，不会超出皮卡驾驶室的顶部高度，避免下地库、过限高杆时发生剐蹭；整体承载能力经过结构校核，静态均匀承载可达500kg，动态行驶工况下额定承载300kg，能够满足绝大多数日常作业与户外出行的装载需求。架体的所有焊接位置都做了焊后打磨处理，消除应力集中点，表面可以根据使用需求做喷塑或镀锌处理，提升户外耐锈蚀能力，在多雨、沿海等高腐蚀环境下也能长期使用。

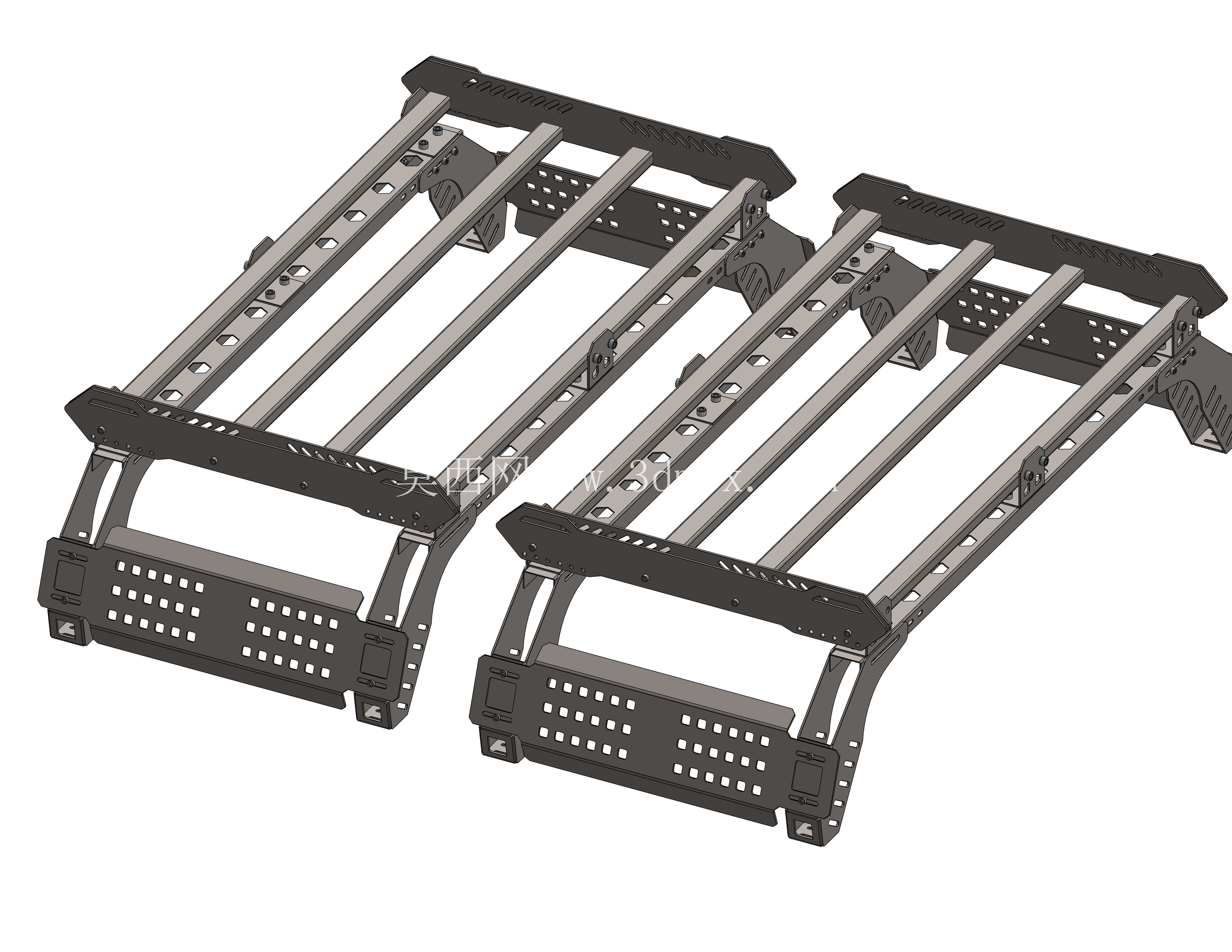

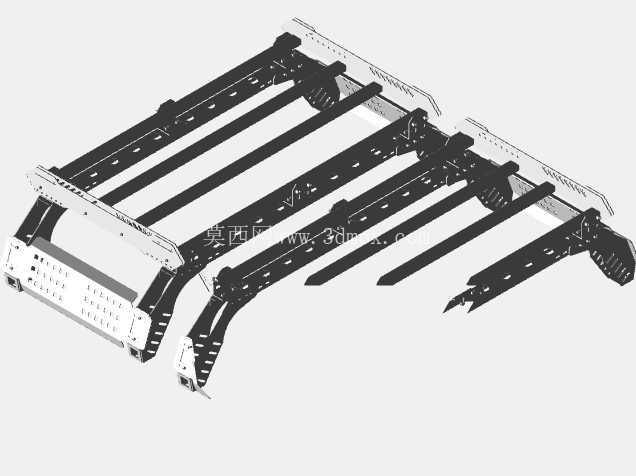

　　从建模细节来看，这套架体的所有孔位、型材搭接位置都按照实际焊接工艺做了预留，横梁与主支撑梁的搭接处采用满焊结构，边角位置做了圆弧过渡，避免尖锐边角在装载货物时划破包装、划伤操作人员；调节孔位的间距按照通用绑带的宽度做了优化，不会出现孔位过窄无法穿入绑带的问题，架体两端的挡边结构做了加高处理，放置在架体上的长尺寸物品在急加速、急刹车时不会从架体两端滑落。相比市面上常见的一体式货箱架，这种双组可调的设计不需要根据车型单独开模，一套结构即可适配多款车型，降低了生产与备货成本，同时用户在更换车辆时，只要货箱尺寸在调节范围内就可以继续使用，减少了重复改装的成本。
