核反应堆制冷系统虹吸破裂实验装置结构

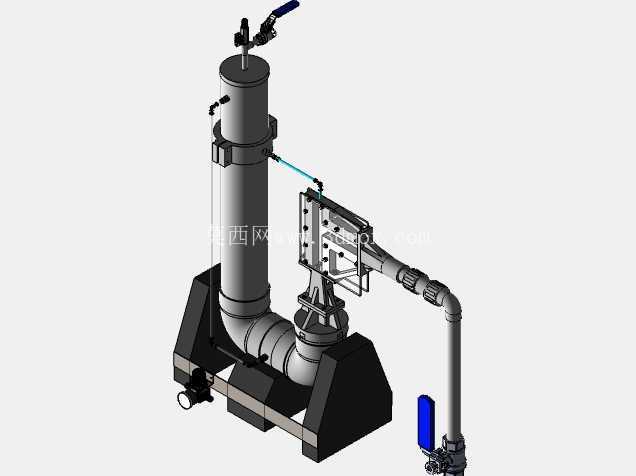

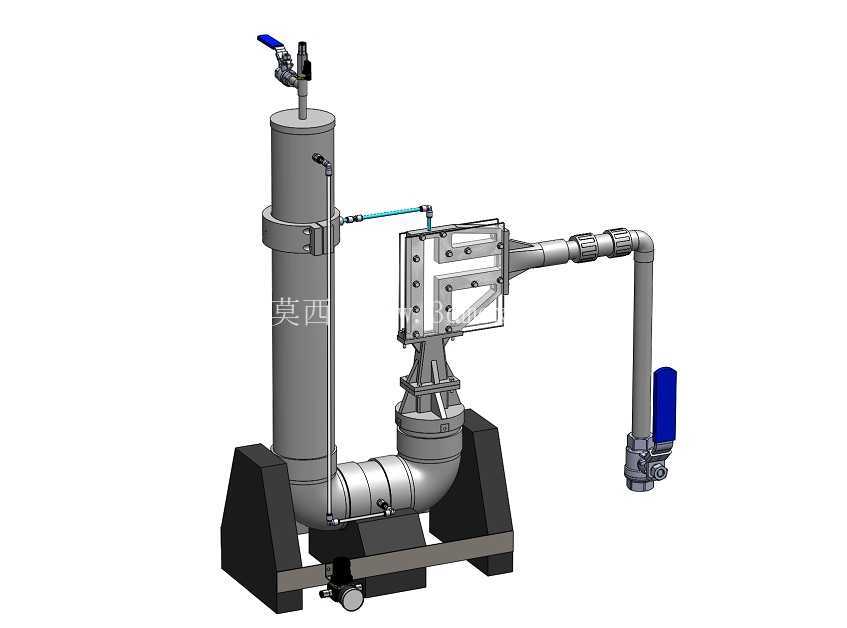

　　该装置面向核反应堆制冷系统极端事故工况模拟场景搭建，核心用于复现制冷剂泄漏（LOCA）工况下的管路流体状态变化，为反应堆安全评估、故障工况划分提供实体实验的硬件支撑。整套装置的管路布局完全参照核岛一回路辅助循环系统的局部管段等比例缩放设计，主体立式承压筒段模拟蒸汽管、氧气罐所在的高位储液容腔，底部90度弯管段对接低位循环管路，侧方引出的水平悬臂管段搭配末端手动截止阀，用于模拟不同泄漏口径下的流体泄放路径，管路上预留的快插接口可接入压力、流量、温度传感器，实时采集事故演化过程中的管路参数变化。设计阶段优先考虑实验工况的可复现性，立式筒段顶部设置带蓝色手柄的截止阀与排气接头，实验前可通过该接口完成管路充液、排气操作，

　　保证初始状态下管内流体充满度与实际反应堆管路状态一致；底部弯管处设置的支撑座采用分体式铸铁结构，通过地脚螺栓可直接固定在实验台T型槽上，支撑座与管路接触位置垫有聚四氟乙烯减震垫，避免大流量泄放时管路产生共振影响测量精度。侧方悬臂管段与主筒体的连接采用法兰加卡箍的双重固定结构，可根据实验需求更换不同通径的管段，模拟不同堵塞程度下的供水设施通流状态，悬臂管段末端的蓝色手柄阀可精确调节开度，复现从微漏到完全断裂的不同泄漏等级工况。整套装置的安装边界需预留足够的操作空间，主筒体高度方向需预留顶部阀门操作空间，侧方悬臂管段伸展方向需预留阀门调节、传感器接线的操作距离，底部支撑座的安装孔位需与实验台预埋槽对齐，保证装置运行时的整体稳定性。

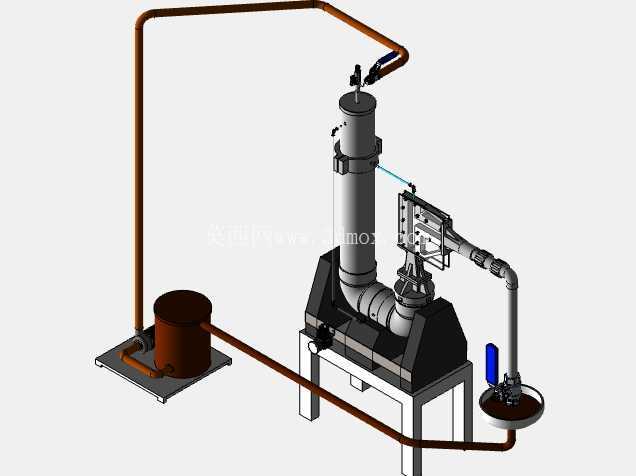

　　管路连接位置全部采用金属硬密封结构，可承受实验过程中产生的瞬时压力波动，避免实验过程中出现额外泄漏点干扰实验数据。装置集成的循环管路接口可对接外部净水循环系统，实验过程中可实现流体的闭环回收，减少实验介质排放，同时可通过循环系统调节管内流体的温度、压力初始参数，覆盖不同运行工况下的事故模拟需求。在结构细节设计上，管路上设置的多个固定管卡可调整悬臂管段的安装角度，模拟不同管路布置走向对LOCA工况下流体演化过程的影响，主筒体侧面设置的液位计接口可实时监测筒内液位变化，为事故过程中流体分布状态变化提供直观观测依据。整套装置的结构刚度经过校核，在满水状态及瞬时压力冲击下不会产生超出允许范围的形变，保证实验测量数据的可靠性，可支撑不同故障配置、不同初始参数下的反应堆安全性能综合评估实验，为核级管路系统的安全设计、事故应对规程编制提供实验数据支撑。
