A型双侧挂杆式管材存储架结构设计

　　在机械加工车间、管材流通仓库、工程施工现场的管材类物料存储环节，零散堆放的圆管、型材不仅占用大量平面空间，取料时还易出现滚动滑落、磕碰变形的问题，传统平面堆垛方式需要反复翻找物料，作业效率低且存在安全隐患，这款A型双侧挂杆式存储架正是针对长条形管材、棒料的垂直存储需求开发的专用承载结构。

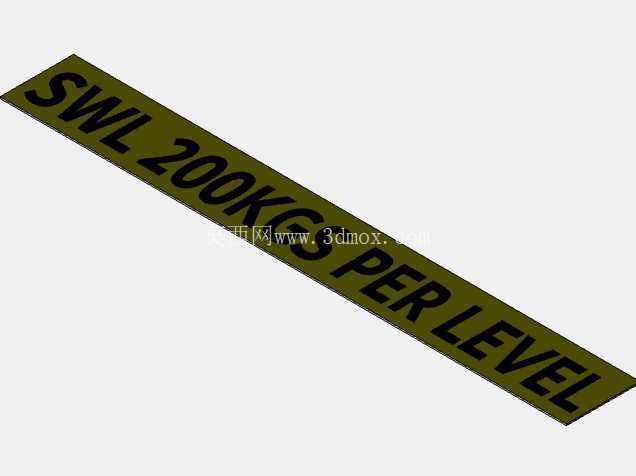

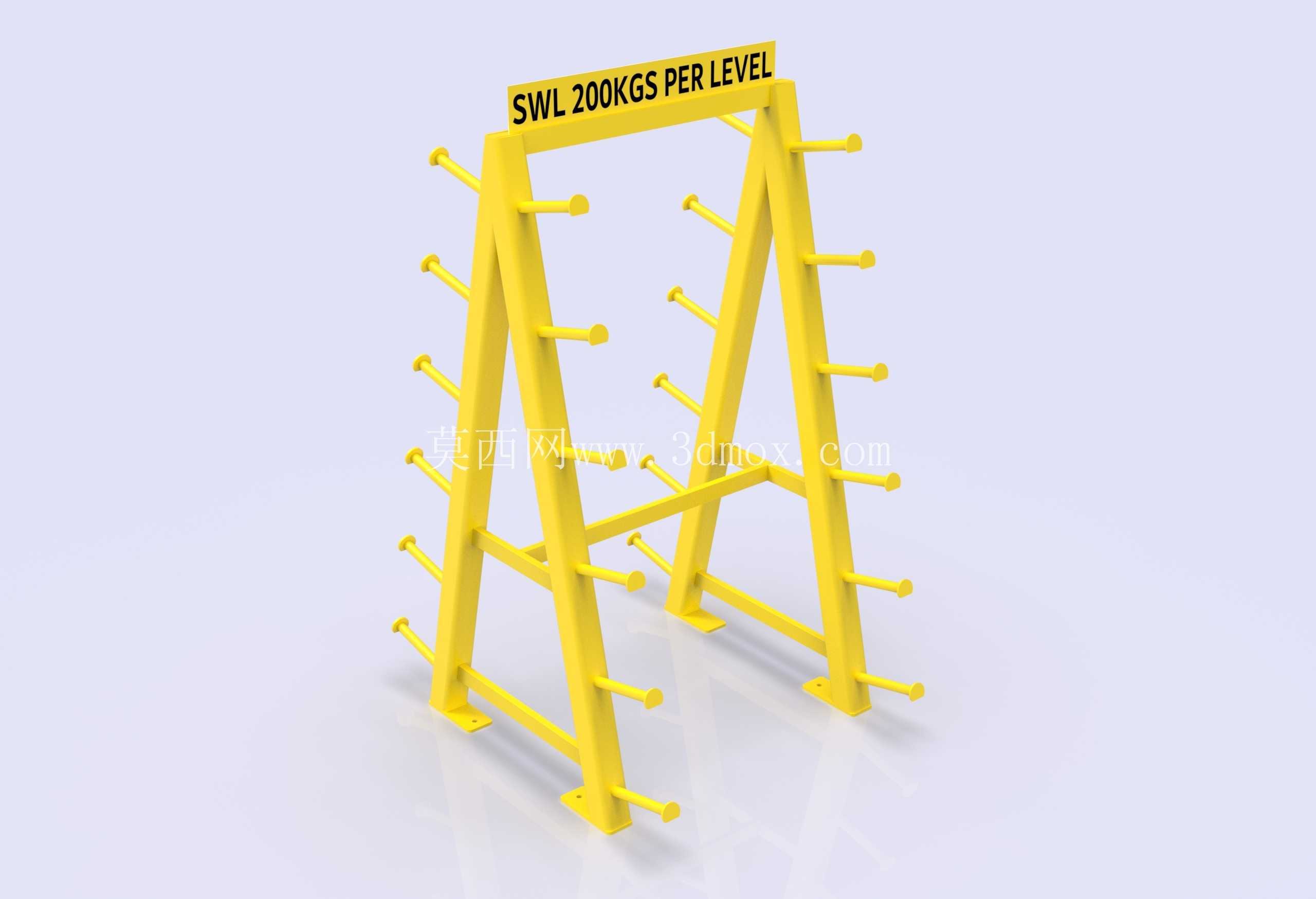

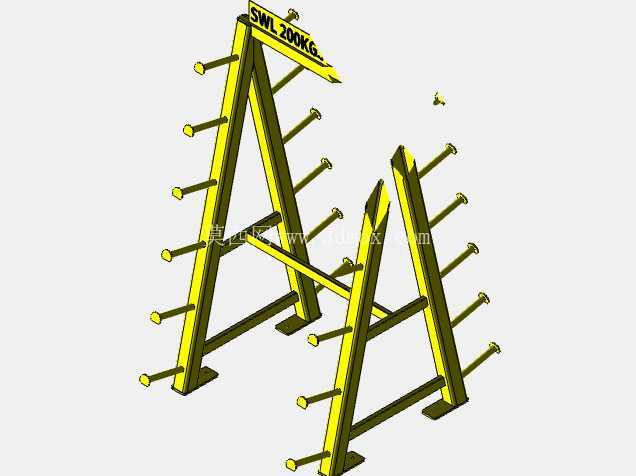

　　整体采用对称A形框架布局，区别于普通垂直立柱货架的单侧承载形式，双侧向外倾斜的立柱形成稳定的三角受力结构，每侧立柱上均匀排布5组外伸式圆柱挂杆，挂杆沿立柱倾斜方向垂直伸出，单根挂杆可承托成捆的同规格管材，每层挂杆额定承载200kg，双侧共10组挂杆可实现不同规格管材的分层分类存放，避免不同管径、材质的管材混堆磕碰。挂杆末端做圆弧收头处理，没有尖锐外凸棱角，取放管材时不会刮伤管材表面镀层，也能避免作业人员剐蹭受伤。

　　框架主体采用型材焊接成型，表面做亮黄色粉末涂层处理，这一设计并非单纯的外观选择：在车间复杂的设备、物料环境中，高可见度的亮黄色能够让作业人员快速识别存储架位置，避免叉车、搬运设备碰撞架体；同时粉末涂层的耐磨、耐腐蚀特性，能够适应仓库多尘、偶尔有切削液滴落的作业环境，避免架体长期使用出现锈蚀掉漆，延长结构使用寿命。

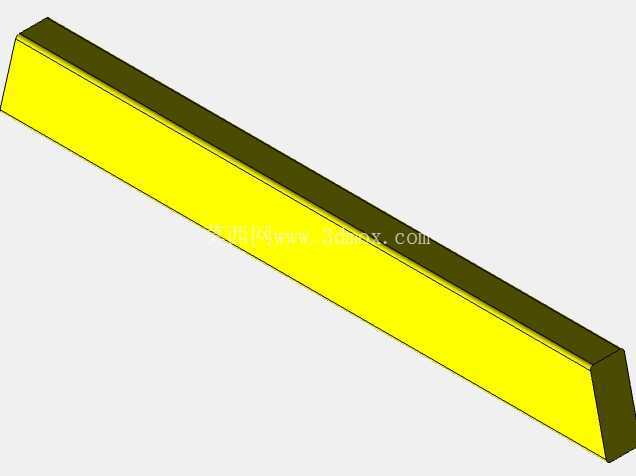

　　架体底部设计了加宽的水平支撑底脚，两组A形框架之间设置多道横向连接横梁，将单侧挂杆承受的偏载力均匀传递到整个架体结构，避免单侧加载时架体出现侧翻风险；底脚上预留有安装通孔，可通过膨胀螺栓将架体整体锚固在混凝土地面上，在满负载存放重型管材时，即使单侧取料产生瞬时偏载，架体也不会出现移位、倾斜。安装时需要注意预留操作空间：架体双侧挂杆外伸后，架体两侧需要至少留出0.8m的取料通道，方便作业人员搬运管材，架体顶部距离厂房照明、消防管线需要预留至少0.3m的安全间隙，避免挂放超长管材时触碰上方设施。

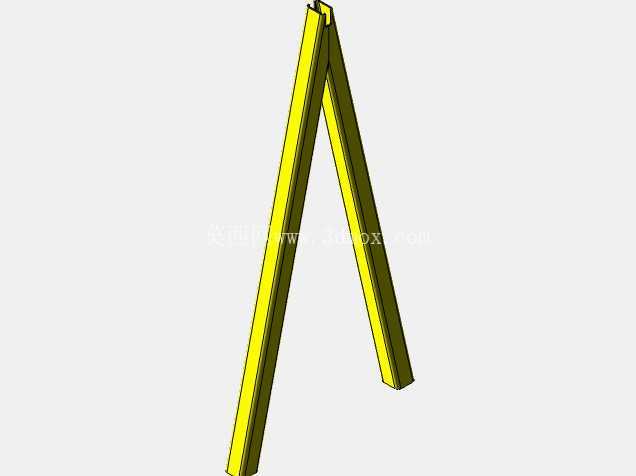

　　从结构受力角度看，A形斜立柱的倾斜角度经过反复校核，既保证挂杆上的管材不会自行滚落，又能让管材重力沿立柱轴向传递，减少挂杆与立柱连接位置的弯曲应力，挂杆与立柱的连接位置采用满焊工艺，焊后做打磨应力释放处理，避免长期承载出现焊缝开裂的问题。不同于通用型平板货架，这款挂杆式存储架专门针对长条形物料设计，管材沿挂杆轴向放置，整根管材的重量由多组同高度挂杆共同承托，不会出现管材中部下垂弯曲的变形问题，对于精度要求较高的精加工管材、薄壁圆管的存储尤为适用。

　　在实际车间应用中，这类存储架通常沿通道边缘排布，按照管材规格、材质分层挂放，作业人员可以直接从对应层位取料，无需翻挪上层物料，相比传统堆垛存储方式，能够节省60%以上的平面存储空间，同时取料效率提升明显，也避免了管材堆放时的挤压变形问题。架体的横向连接横梁除了结构加强作用外，也可临时放置短段管材、配套的法兰等小配件，兼顾零散小物料的临时存放需求。
