文丘里效应低温流体断开连接结构

　　在低温流体输送管路系统中，连接节点的可靠性一直是现场运维与结构设计的核心考量点，尤其是需要频繁通断的支路接口，既要保证接通状态下的零泄漏，又要实现断开动作的顺畅无阻滞，还要避免流体在通断瞬间出现紊流冲击影响上游管路压力稳定。这套连接结构的设计，正是针对低温工况下流体输送的通断需求展开，没有采用常规的卡扣、螺纹或者弹簧复位结构，完全依托流体自身的压力特性实现锁止与复位，从根源上减少了机械活动部件带来的磨损、卡滞风险，适配低温环境下金属材料冷缩、密封件弹性下降的特殊工况。

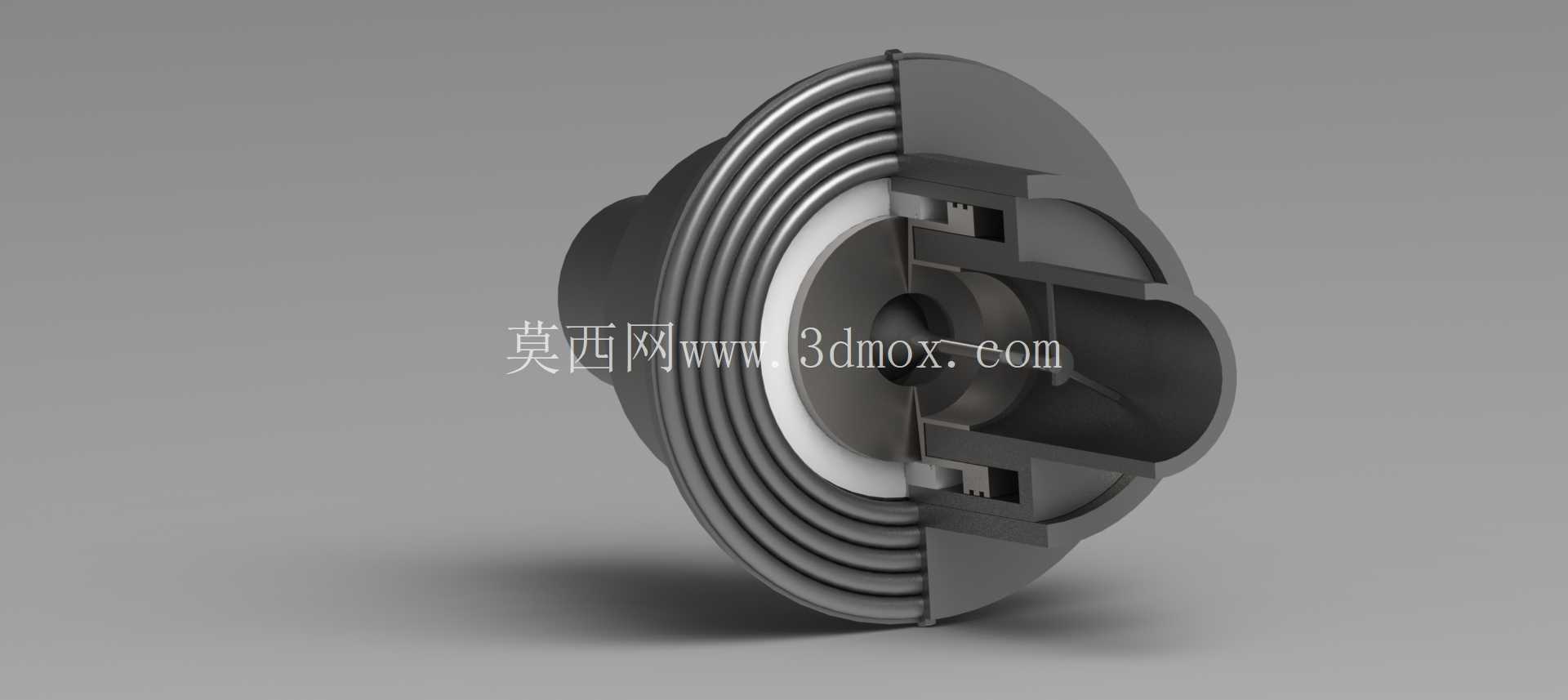

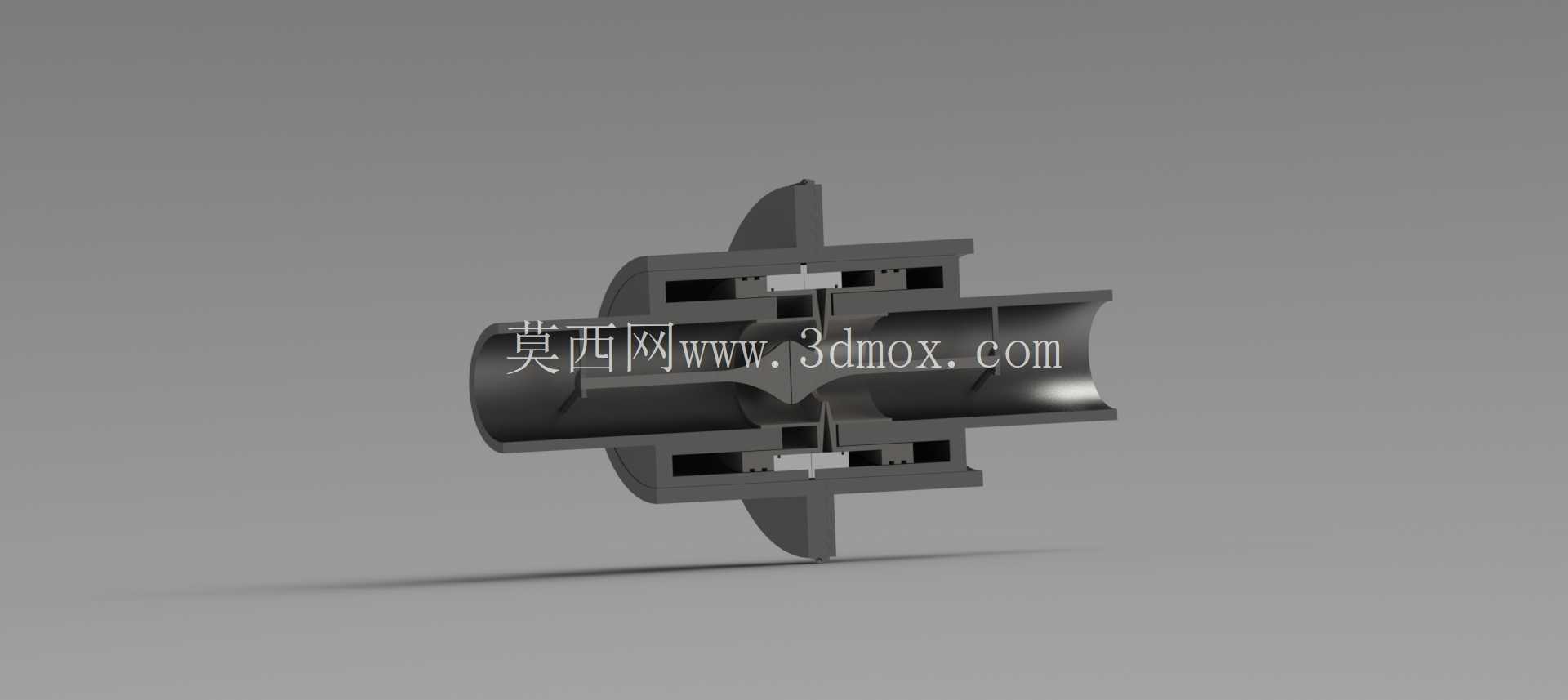

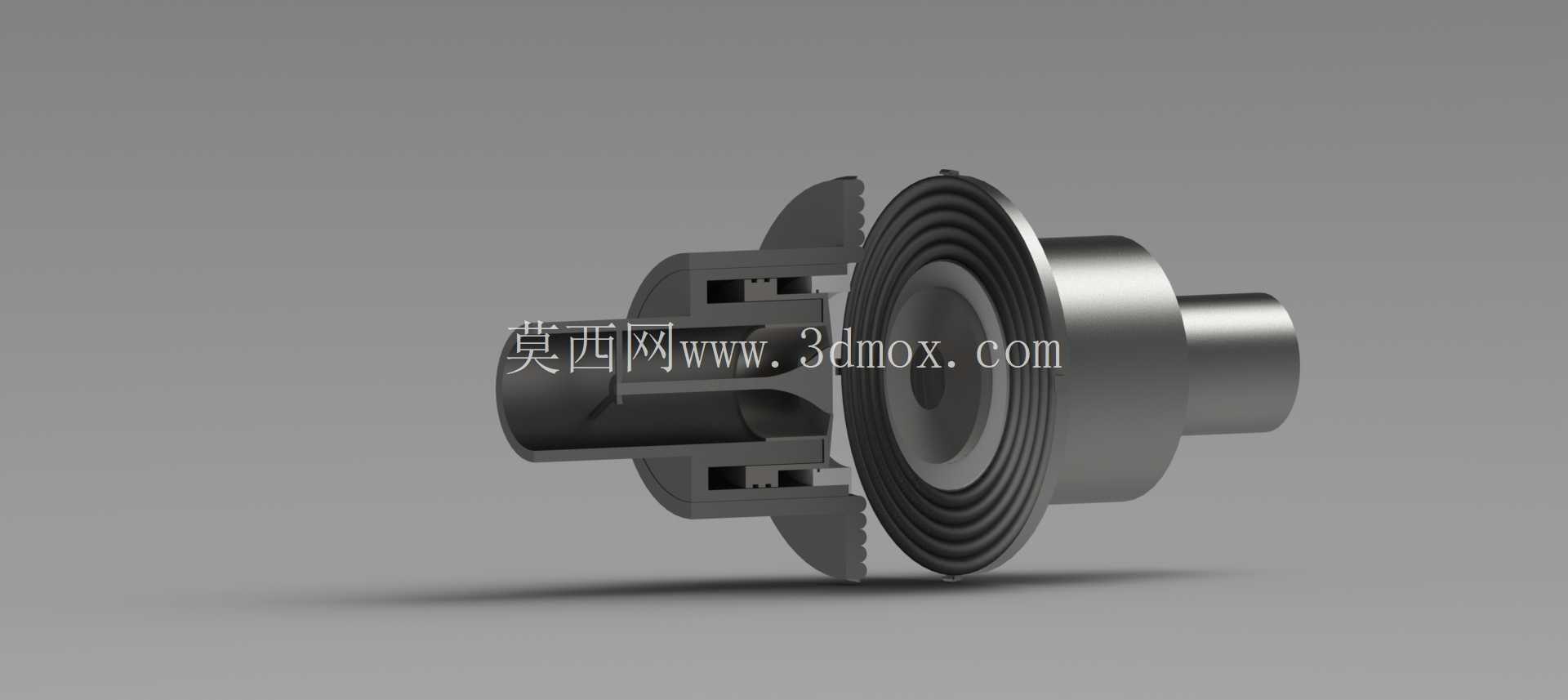

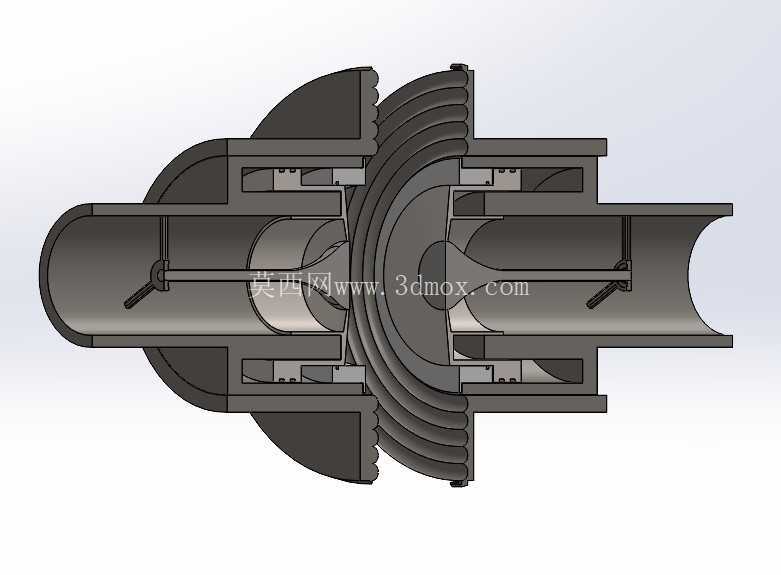

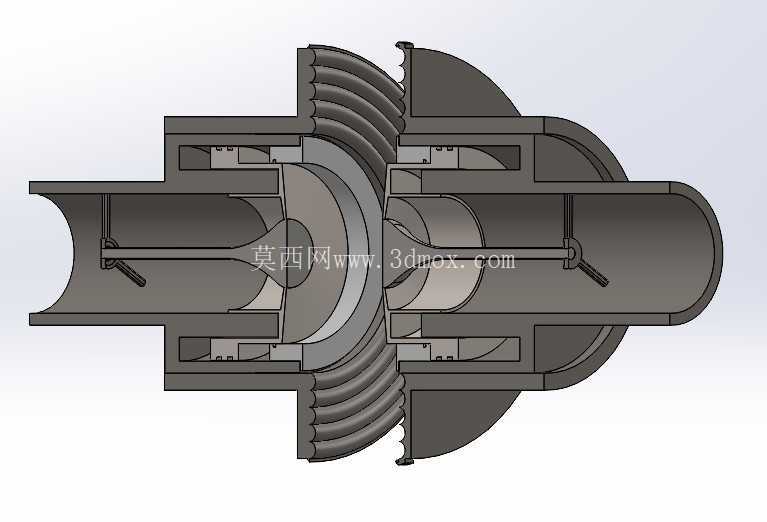

　　从结构剖面能看到，整体采用对称的回转体构型，外层设置多道环形波纹结构，这部分并非单纯的造型设计，一方面是作为安装时的防滑握持结构，方便操作人员在带防护手套的低温作业场景下完成对接操作，另一方面波纹结构形成的环形加强筋可以提升壳体的抗外压能力，在低温环境下壳体材料韧性下降的状态下，依然能承受管路内部的压力波动，不会出现应力集中导致的壳体开裂。接口的对接端采用锥面导向设计，对接时不需要精准对位，只要大致对准接口位置，推入过程中锥面会自动引导两个对接件完成同轴定位，降低现场操作的对位难度，适合狭小安装空间内的单手操作。

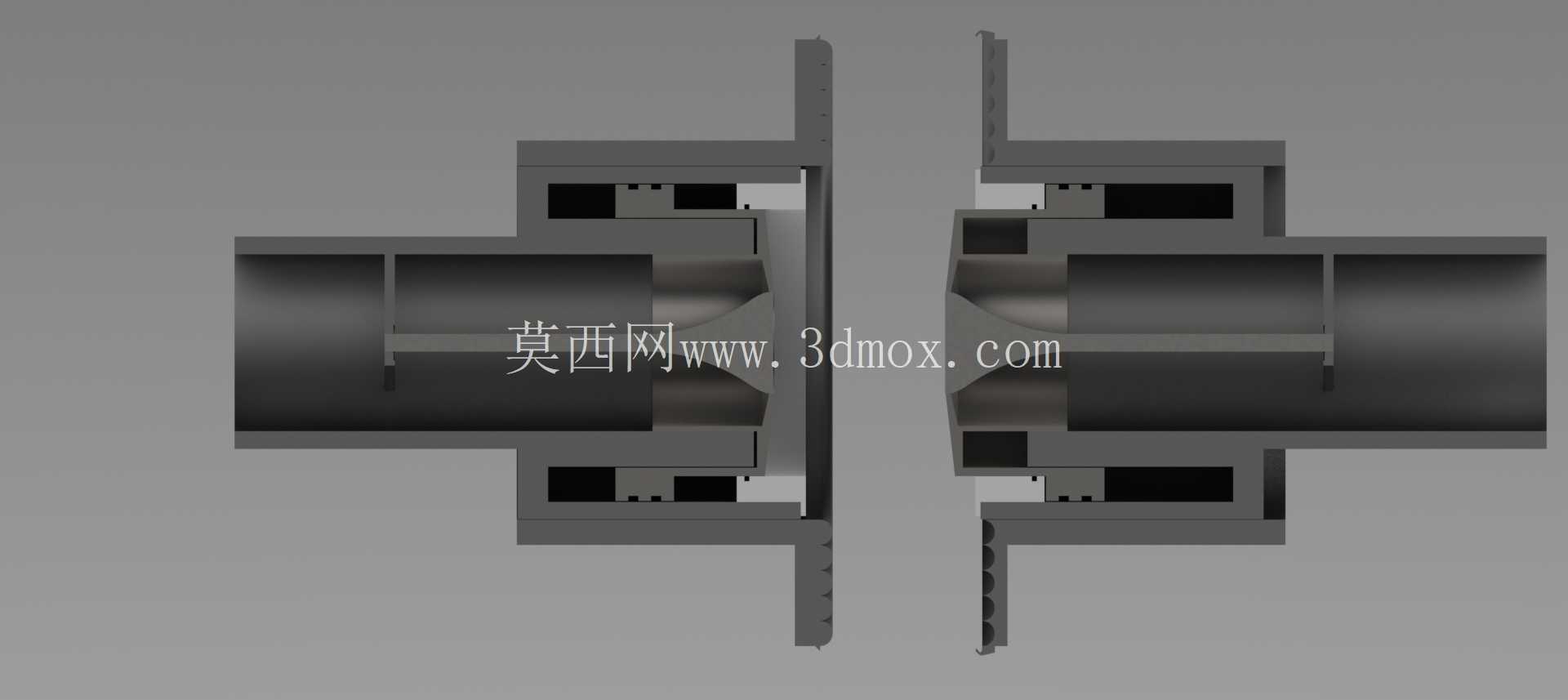

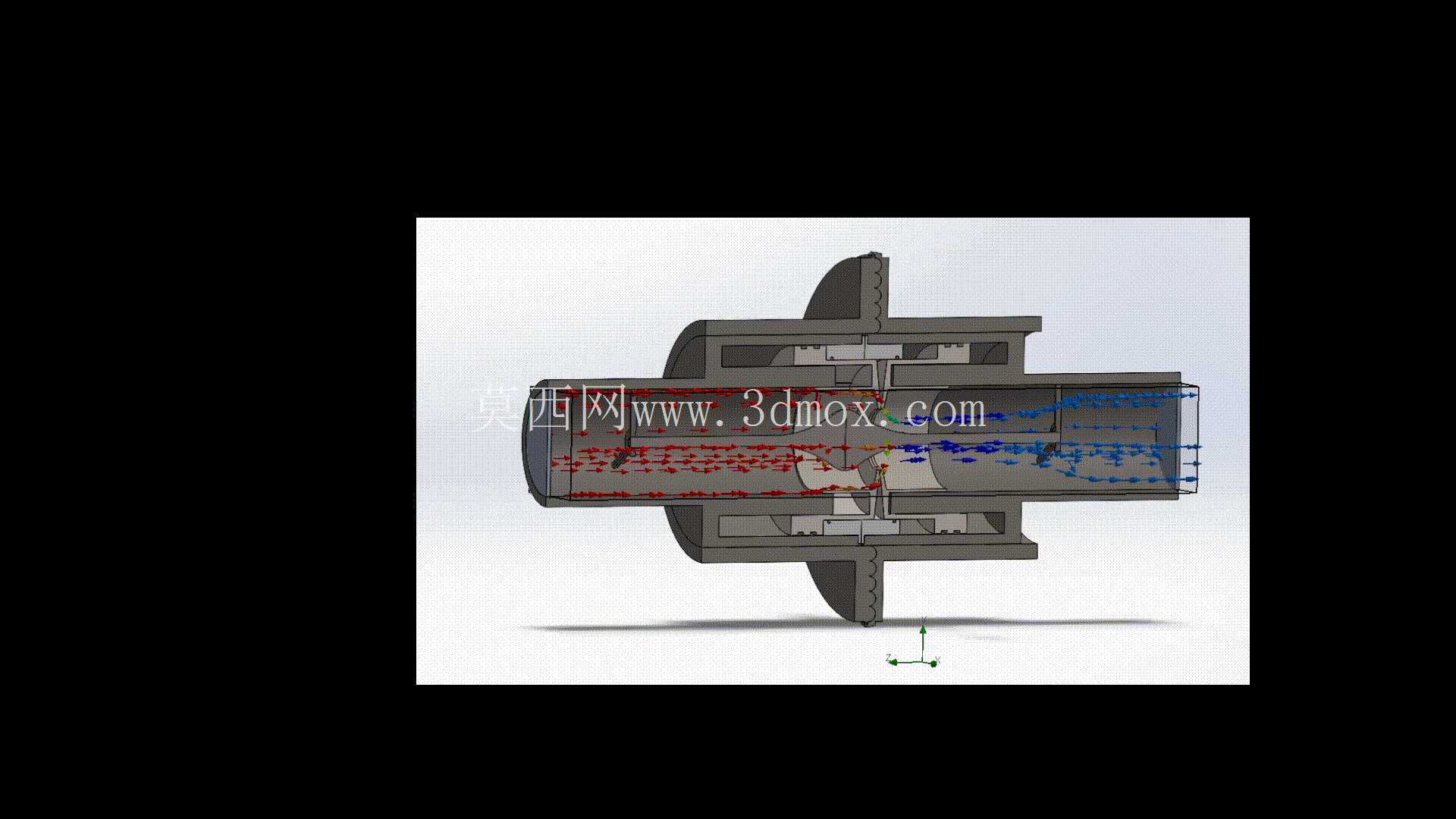

　　内部的流道设计完全围绕文丘里效应展开，流道截面从入口端开始平滑过渡，先收缩后缓慢扩张，没有直角转折或者突变截面，流体流经内部时可以保持平稳的层流状态，不会因为截面突变产生涡流、紊流，既降低了流体输送过程中的压力损失，也避免了紊流带来的管路振动、噪音问题。恒流特性的实现，正是依托文丘里结构的流速-压力对应关系，当上游压力出现小幅波动时，流道内部的负压区会自动调整通流状态，保证输出端的流体流量稳定，不会因为压力波动出现流量骤变，适配对流量稳定性要求较高的低温流体输送场景，比如低温实验设备的冷却液供给、小型低温储罐的支路加注等场景。

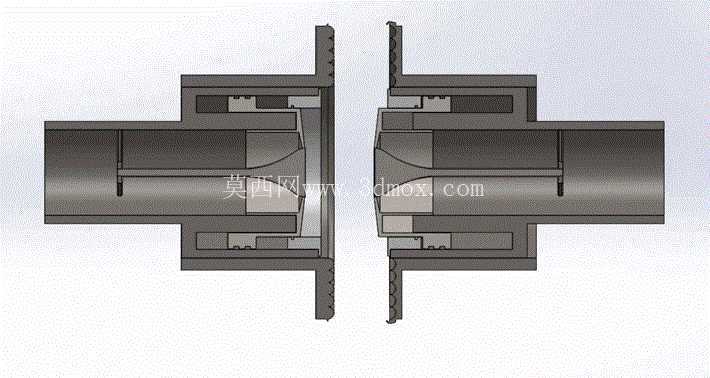

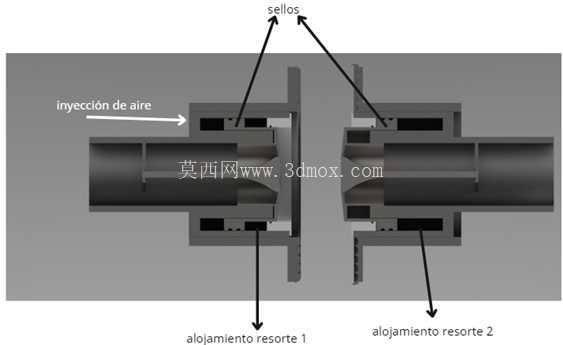

　　锁止功能的实现没有额外设置锁扣、销钉这类机械零件，完全依靠通入的压缩空气压力推动内部的密封盖组件完成锁止：当管路通入压缩空气时，压力作用在盖子的承压面上，推动盖子沿轴向移动，挤压对接面的密封结构，同时盖子上的环形凸台卡入对接件的对应卡槽内，完成两个连接件的轴向锁止，这个过程中压力越大，锁止的抱紧力就越强，完全不会出现压力升高导致接口脱开的问题；当需要断开连接时，只要卸掉管路内部的压力，盖子在内部流道的文丘里效应产生的负压作用下自动回弹复位，锁止凸台退出卡槽，两个连接件可以直接分离，不需要额外操作解锁机构，整个通断过程没有多余的操作步骤，也不会出现机械结构在低温下冻住无法解锁的问题。

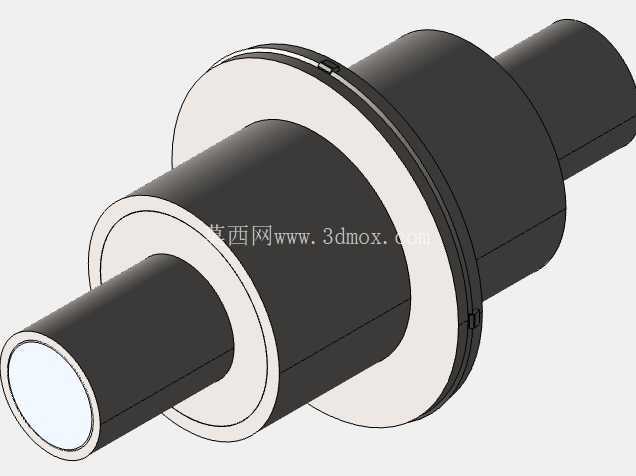

　　安装边界上，整体结构的最大外径适配常规的小通径低温管路安装尺寸，轴向长度控制在常规快接接头的尺寸范围内，可以直接替换同通径的传统快接接头，不需要对原有管路的安装空间做额外改造。密封面采用平面加锥面的双重密封结构，锁止状态下平面密封承担主要的密封压力，锥面密封作为二次密封屏障，即使在低温下密封材料出现轻微的冷缩，双重密封结构依然能保证流体不会从对接面泄漏，不需要额外加装密封垫或者生料带等辅助密封材料，减少了现场安装的耗材成本与操作步骤。

　　从实际应用的角度看，这种无额外机械锁止机构的连接结构，运动部件只有内部的密封盖组件，零件数量比传统快接接头减少近六成，故障点也随之大幅减少，日常运维不需要定期涂抹润滑脂、更换弹簧或者锁扣零件，尤其适合长期处于低温环境、不便于频繁维护的管路节点。结构的所有转角位置都做了圆角过渡处理，没有锐角或者应力集中的直角结构，在低温工况下承受压力冲击时，应力可以均匀分散到整个壳体上，不会因为局部应力过大出现脆性开裂，适配低温环境下材料冲击韧性下降的特性。流体流经的所有内壁面都做了平滑处理，没有台阶或者凹槽，不会残留流体介质，断开连接时不会有残留的低温流体滴漏，避免低温流体溅出造成人员冻伤或者设备损坏。
