弹簧垫圈螺母丝杠多工位自动装配设备

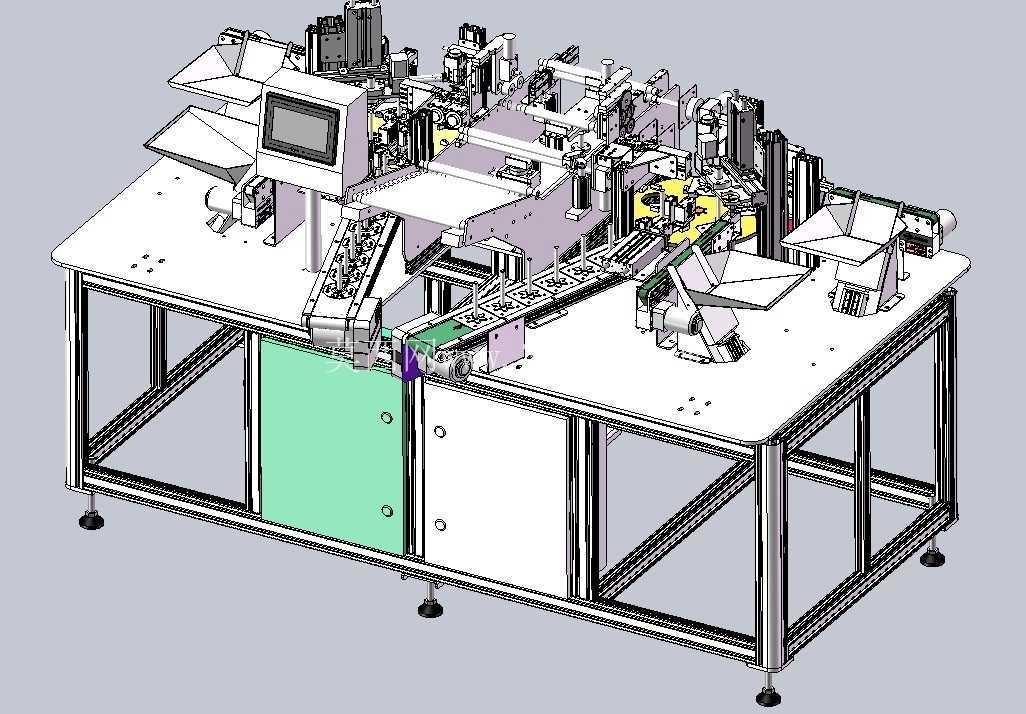

　　这款多工位装配设备主要面向标准紧固件与传动件组合装配场景，在五金零部件加工、低压电器组件生产、小型机电产品装配线中承担核心组装工序，可替代人工完成弹簧垫圈、六角螺母与传动丝杠的有序套合、预紧及合格品分拣作业，适配M3到M8规格的公制紧固件，对应直径6到16毫米的梯形丝杠或滚珠丝杠端部装配需求，单工位节拍可控制在2.5秒以内，能匹配上游冲压件加工、下游成品包装线的产能节奏，避免人工装配出现的垫圈漏装、螺母歪斜、预紧力不一致等质量问题。设备整体采用铝型材框架搭建主体支撑结构，台面选用20毫米厚的电木板加工，兼顾绝缘性与安装平面度，底部配置可调脚杯，可适应地面平整度偏差在5毫米以内的车间安装环境，整机占地长度约2.2米、宽度约1.6米、

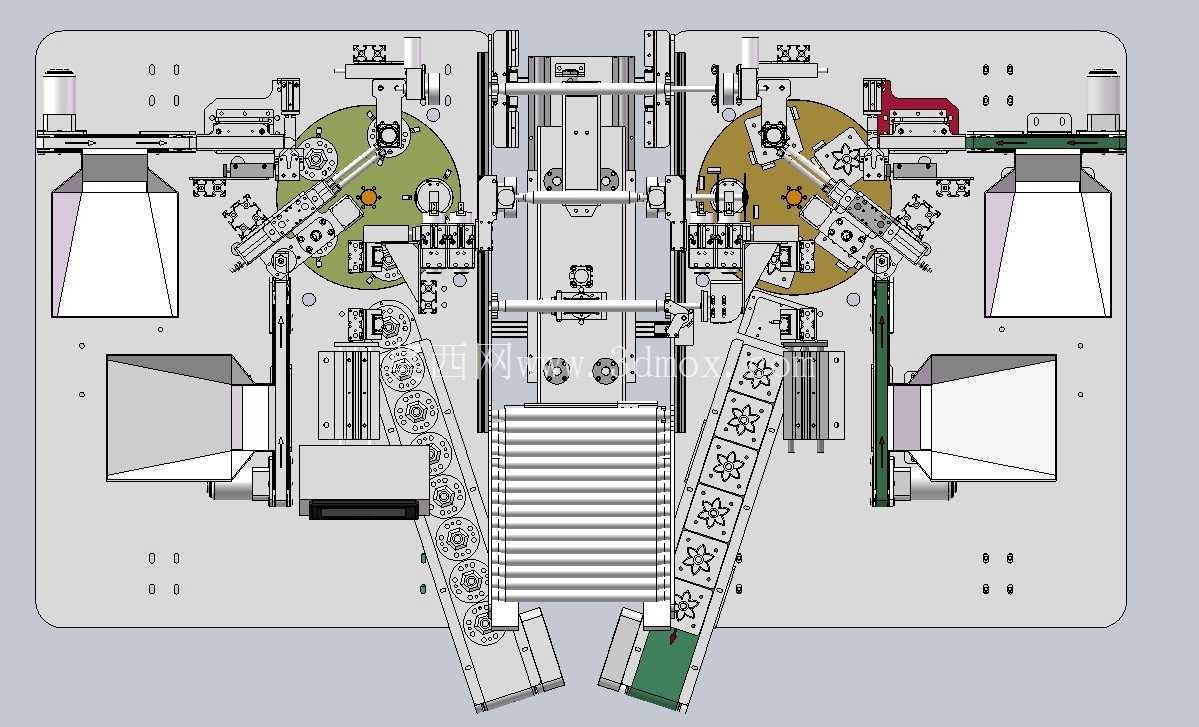

　　台面高度0.85米，顶部操作屏最高点距地面1.4米，安装时需预留周边0.8米的维护操作空间，设备总重约280千克，无需额外预埋固定，放置于硬化车间地面即可投入使用。设备的工位布局采用转盘式循环设计，中央设置凸轮分割器驱动的多工位转盘，周边依次排布丝杠上料工位、弹簧垫圈上料工位、螺母上料工位、预紧旋合工位、扭矩检测工位、不合格品剔除工位以及成品出料工位，各工位通过光纤传感器检测工件到位状态，由PLC统一协调各执行机构动作时序。上料部分针对不同工件特性做了差异化设计：丝杠采用平皮带加导向条的输送结构，通过视觉定位识别丝杠端部的螺纹段朝向，由气动滑台将丝杠抓取放置到转盘夹具中；弹簧垫圈与螺母分别配置振动盘自动排序送料，

　　其中弹簧垫圈出料端设置错位分选结构，剔除叠装、变形的垫圈，螺母出料端加装螺纹通止检测气嘴，提前筛选出螺纹不合格的螺母，避免后续装配卡滞。预紧工位采用伺服电机搭配浮动扭矩扳手，可根据不同规格工件设置对应的旋合扭矩，旋合过程中扳手具备5毫米的轴向浮动量，抵消丝杠端面与螺母的位置偏差，避免出现螺纹错牙损伤。扭矩检测工位实时采集旋合过程的扭矩曲线，当扭矩超出设定阈值或未达到标准预紧力时，系统会标记该工件为不合格品，在剔除工位由气动拨杆将其推入不合格品收集盒，合格品则顺着出料滑槽流入下游周转箱。设计过程中重点考虑了设备的换型便捷性，转盘上的夹具采用快拆结构，更换不同规格的丝杠或螺母时，仅需更换对应夹具与振动盘出料轨道，

　　调整伺服扭矩参数即可完成换型，单批次换型时间可控制在15分钟以内，适配多品种小批量的紧固件装配生产需求。气路系统全部采用快插接头连接，电磁阀组集中安装在台面下方的电控柜侧方，便于日常排查气路故障，电路走线全部通过铝型材的内置线槽排布，避免线缆外露造成的安全隐患，操作屏采用悬臂式安装结构，可根据操作人员身高调整倾斜角度与水平位置，设备两侧设置安全光栅，当操作人员肢体伸入设备作业区域时，设备会立即暂停运行，保障操作安全。出料端可根据产线布局需求，选择直接对接周转箱或者衔接皮带输送机，将成品输送到下一工序，设备的振动盘底座加装了减震橡胶垫，减少振动传递到台面造成的传感器误触发，各运动副位置均预留了润滑注油孔，日常维护时无需拆解结构即可完成润滑保养。
