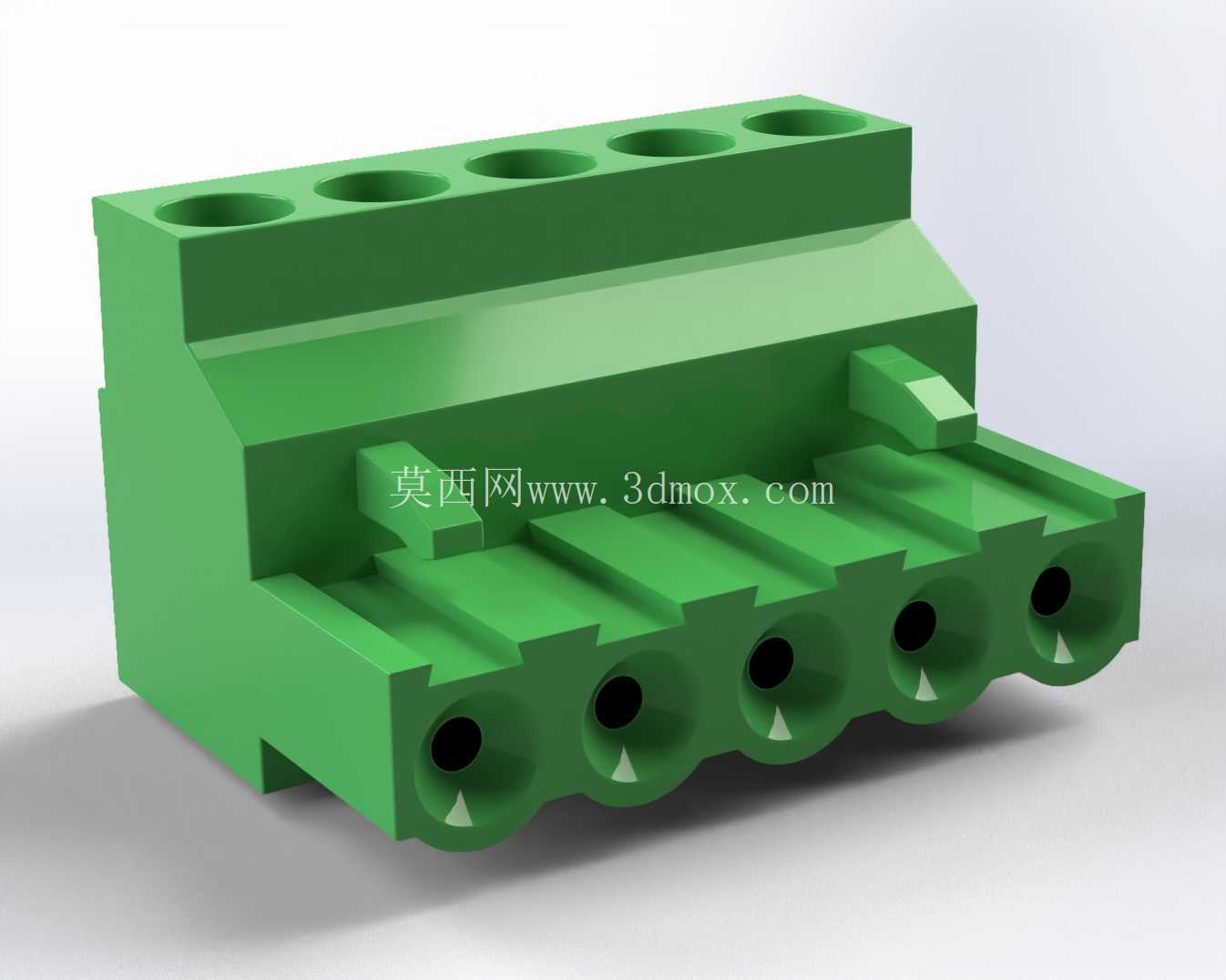

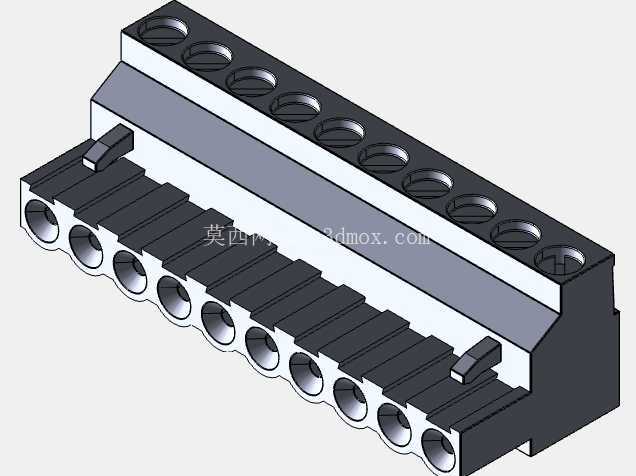

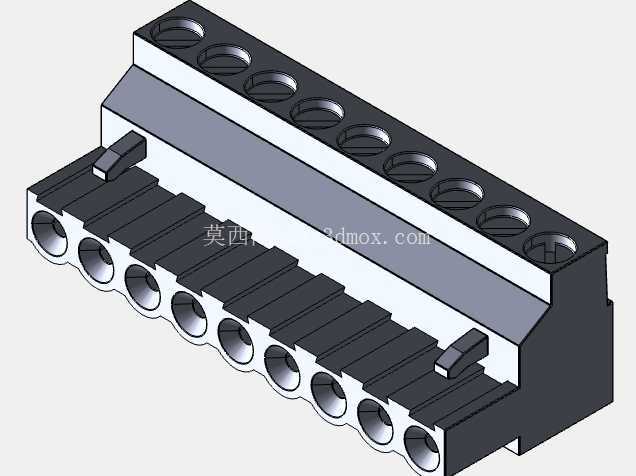

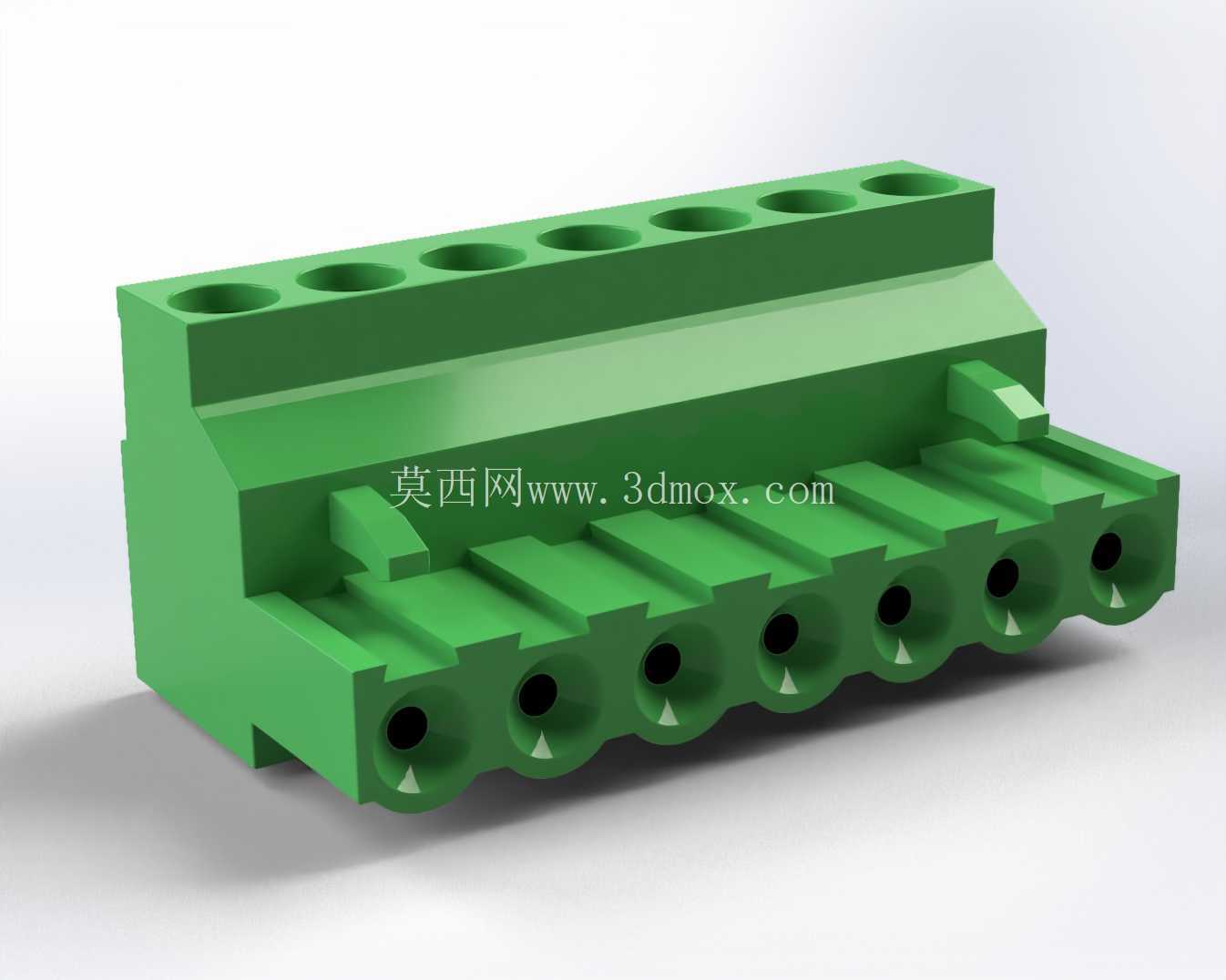

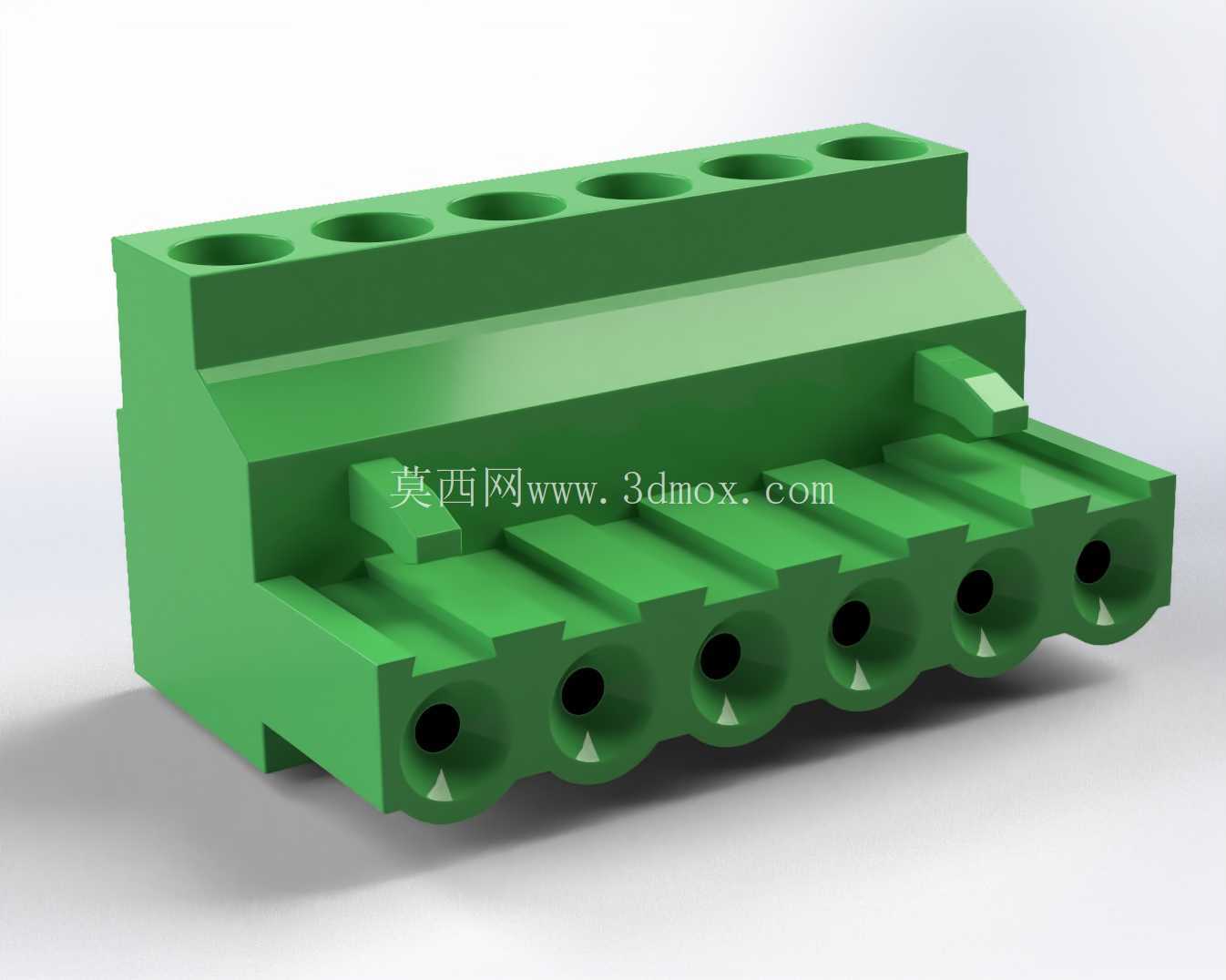

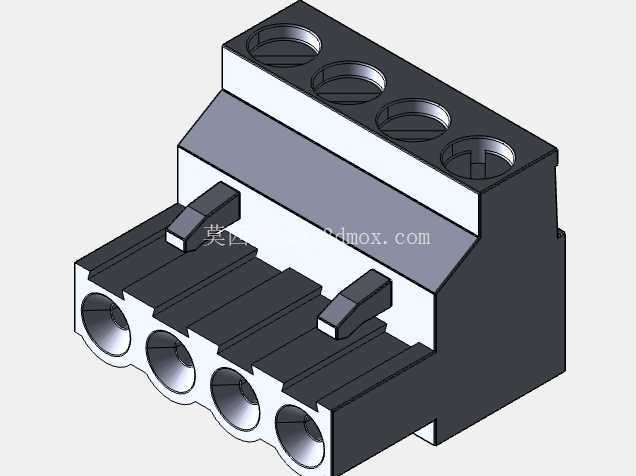

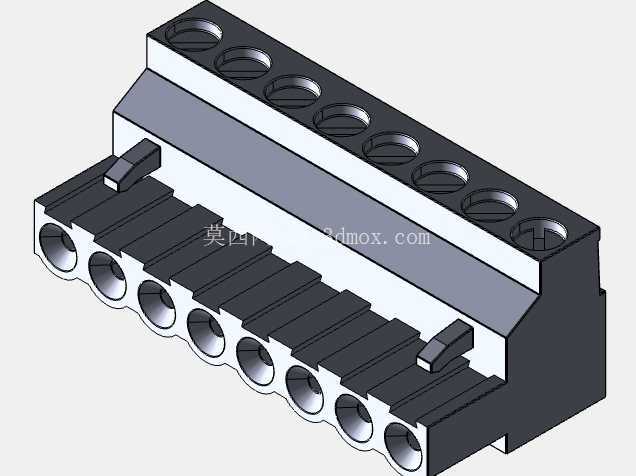

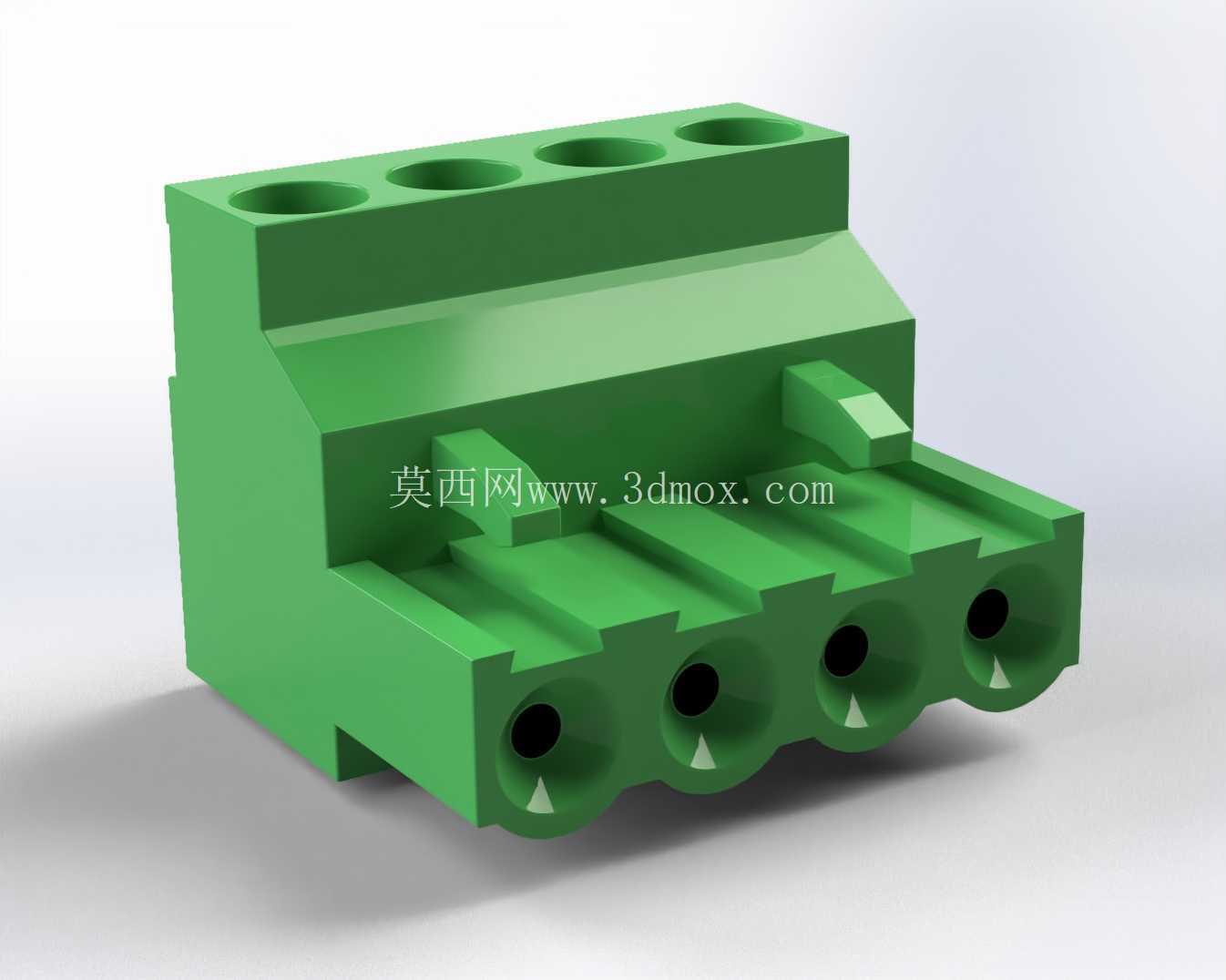

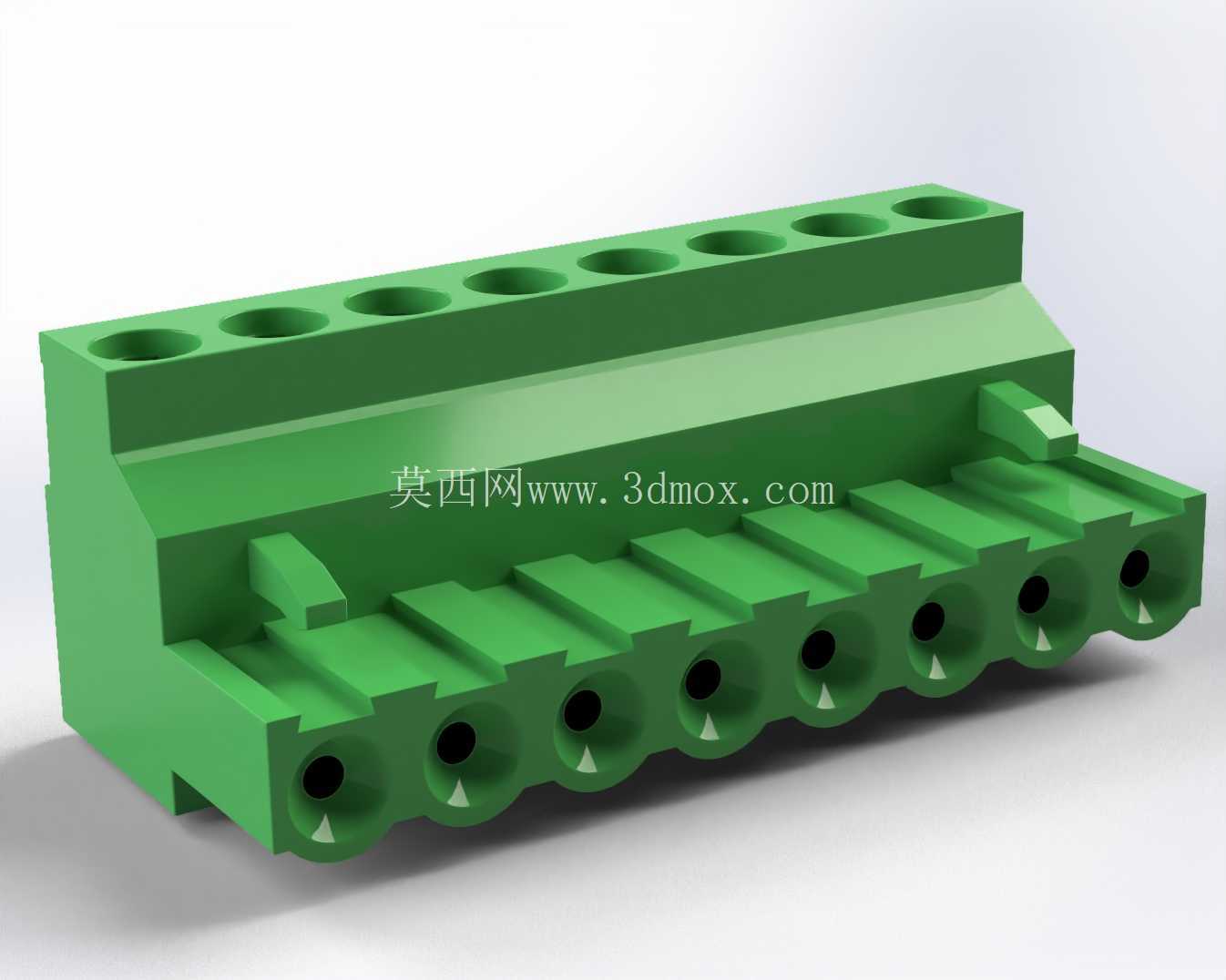

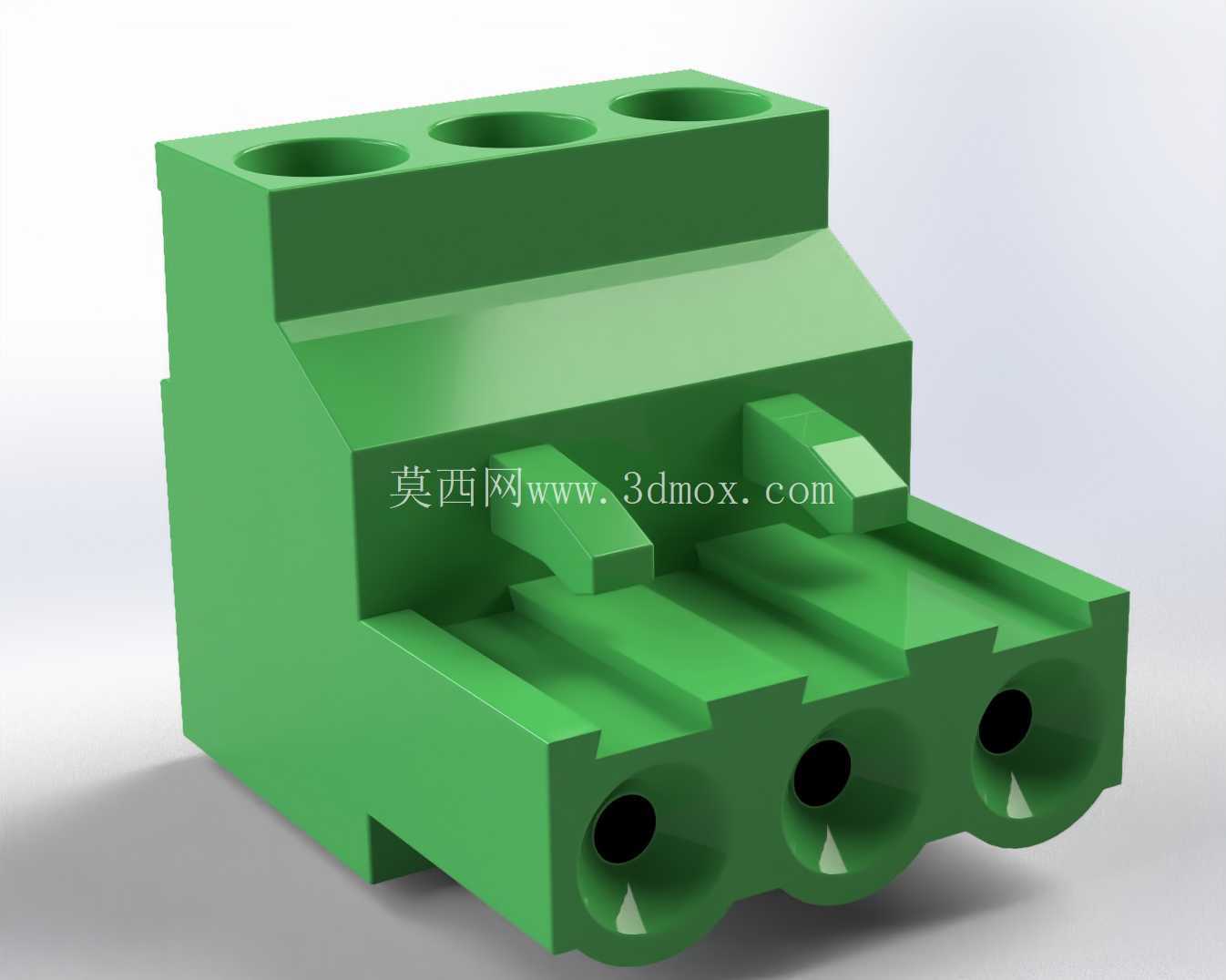

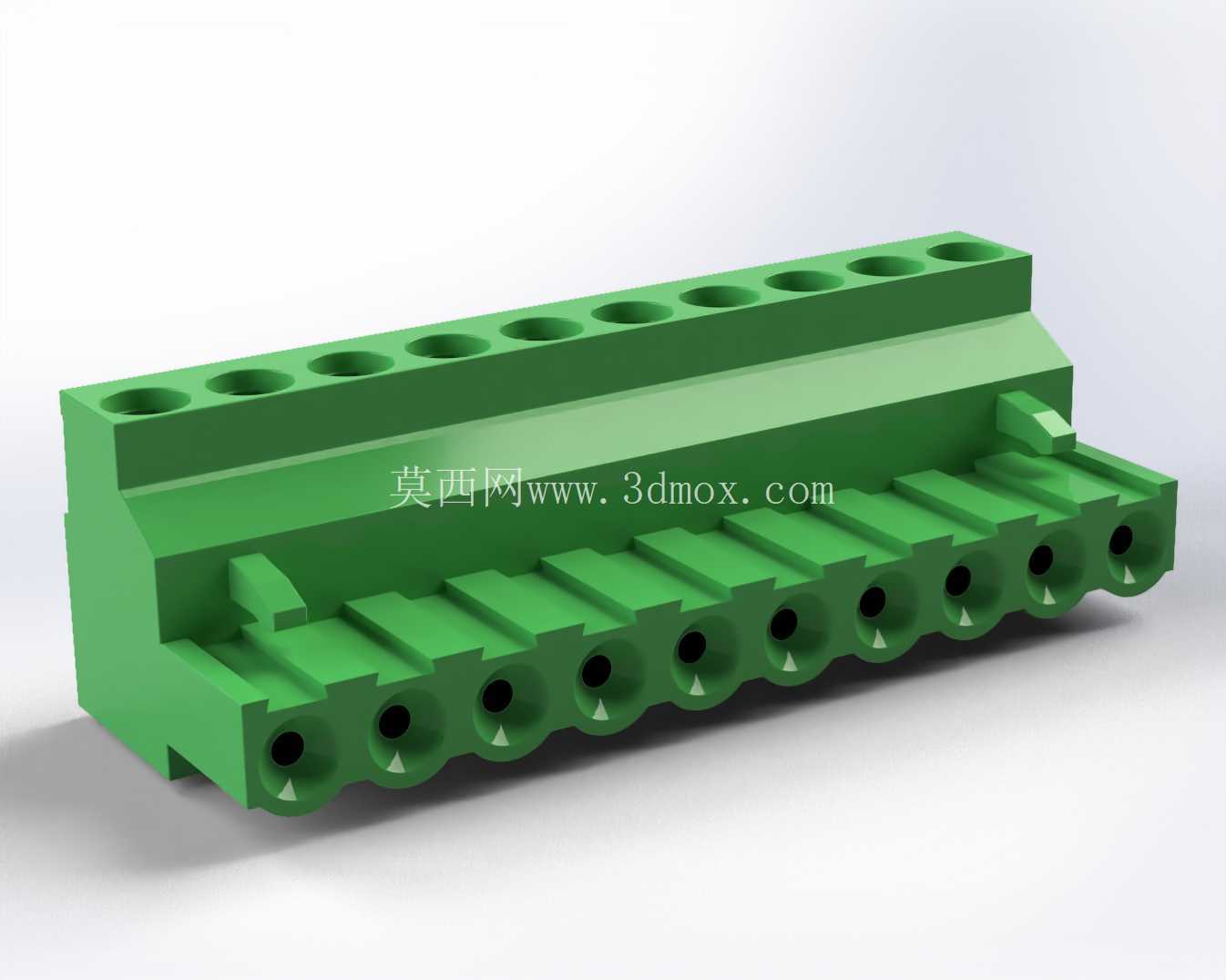

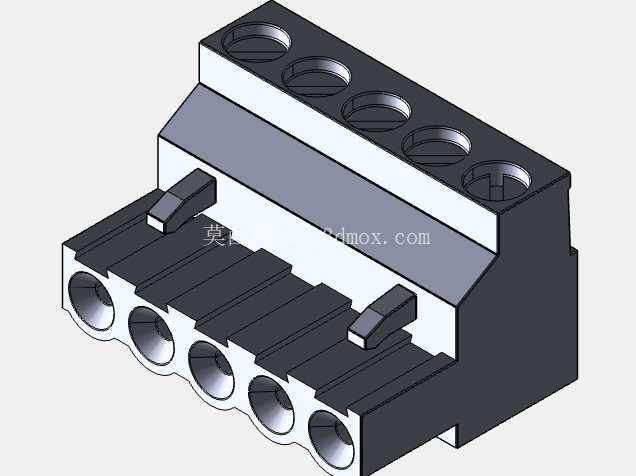

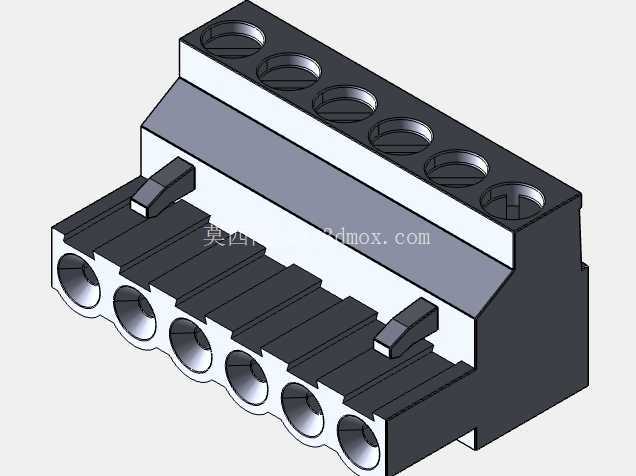

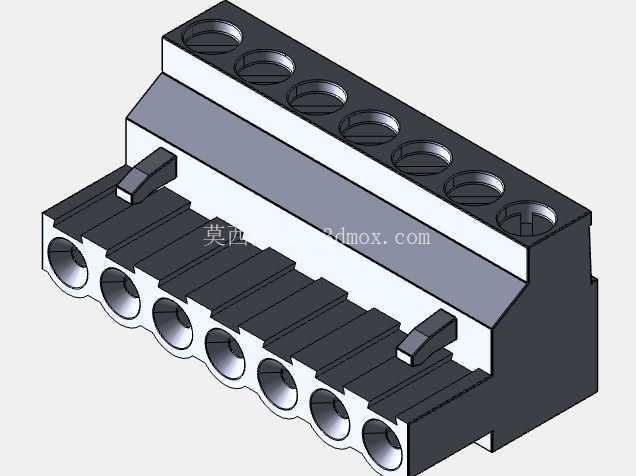

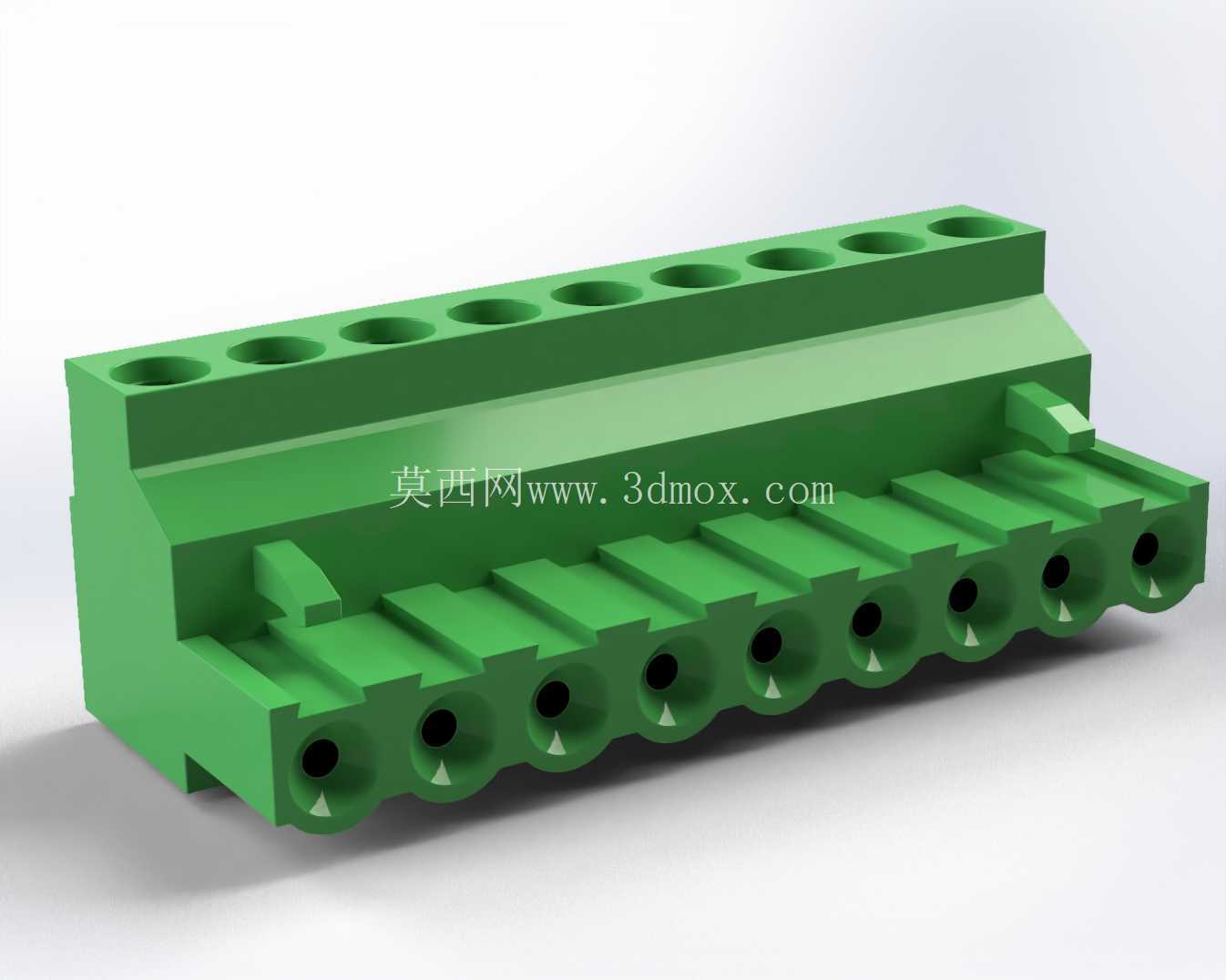

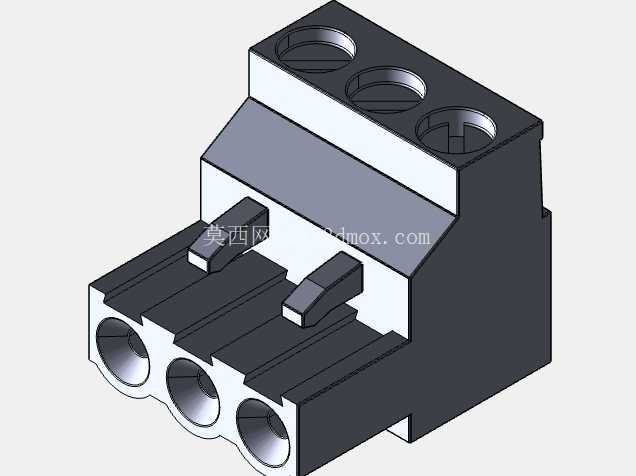

插拔式5位绿色接线端子连接器结构

　　这类插拔式接线端子在低压电控柜、小型电源设备、交流稳压装置的内部布线场景里应用极广，日常做设备线束装配时，不用反复拧松拧紧螺丝来拆线，公母端直接插拔就能完成回路的分断与连接，后期设备检修、模块更换的时候能省不少布线工时，也能避免反复拧动接线螺丝导致的滑牙、导线压接松动问题。从结构设计来看，这款5位端子采用了常见的弹簧卡扣锁紧结构，公端插入母座后，侧面的弹性卡舌会自动卡入母座的定位槽里，不会因为设备运行的轻微震动出现松脱，拔取的时候只需要按压卡舌就能顺利拔出，操作力度经过适配，单手就能完成插拔动作，不会出现过紧难拔或者过松易掉的问题。端子的进线端采用了喇叭口导向设计，导线剥头之后插入的时候不会被端口边缘刮伤铜丝，

　　每个接线位内部都有独立的压线弹片，能适配0.5-2.5平方毫米的多股铜芯导线，压接后导线的拉脱力能满足常规低压电控的布线要求，不会出现导线被轻易拉出的情况。端子本体采用PA66尼龙材质注塑成型，绝缘性能满足AC500V以下的低压回路使用要求，阻燃等级达到UL94-V0，设备内部出现局部过热的时候不会快速引燃，能满足电控设备的安全规范要求。从安装边界来看，这款端子的母座是直接焊接或者压接在PCB板上的，公端的整体宽度按照5位极数做了等距分配，相邻接线位的中心间距为5.08mm，是行业通用的标准间距，能和同规格的其他品牌端子实现互换，不用重新调整PCB板的开孔焊盘位置。端子的整体高度控制在15mm以内，安装在PCB板上之后，

　　不会和上方的设备外壳、其他元器件产生空间干涉，对于内部空间紧凑的小型稳压电源、工控模块来说，这个尺寸能很好地适配紧凑布局的需求。设计这类端子的时候，首先要考虑的是爬电距离与电气间隙，相邻接线位之间的隔筋高度要足够，保证不同电位的接线端之间不会出现击穿打火，每个接线孔的深度要匹配导线剥头的常规长度，一般控制在7-8mm，既能保证导线插入后能被弹片完全压住，也不会让多余的铜丝裸露在端子外部造成短路。端子的导向槽设计在公端的两侧，插入的时候能自动对位，不会出现插反、错位的情况，每个接线位旁边都有三角形的标识，用来指示导线插入的方向，装配工人接线的时候不用额外核对方向，能降低装配出错的概率。在实际选型应用的时候，

　　要根据回路的额定电流来匹配对应规格的端子，这款5位端子的额定载流量能达到10A，完全能满足交流稳压器的信号回路、小功率输出回路的接线需求，如果是更大电流的动力回路，就需要选更大间距、更厚铜件的端子型号。另外这类插拔式端子在做三维建模的时候，要把插拔的行程、卡舌的弹性变形空间预留出来，做干涉检查的时候要模拟公端插入拔出的全行程，避免出现结构卡滞，同时要把注塑的拔模斜度做对，一般外壳的拔模斜度取1-1.5度，内部的筋位斜度可以适当加大，保证注塑生产的时候能顺利脱模，不会出现粘模、顶白的缺陷。端子的安装定位柱尺寸要和PCB板的定位孔精准匹配，过波峰焊的时候不会出现偏移，焊盘的尺寸要和端子的焊脚尺寸对应，保证焊接可靠性。
