动画衍生款流线型蝙蝠载具三维结构

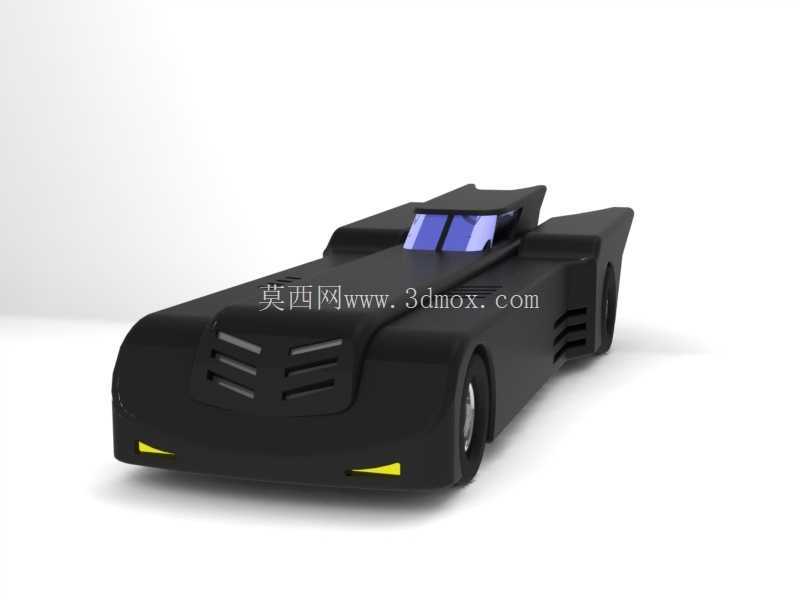

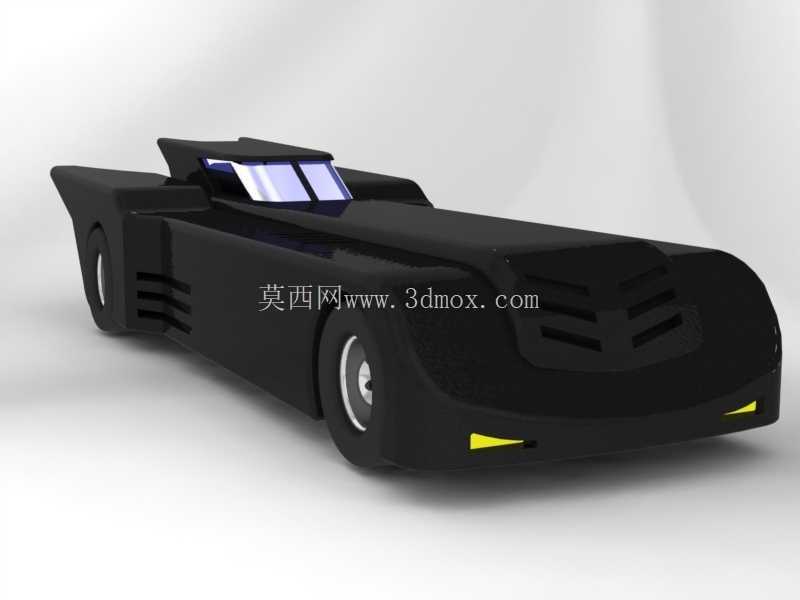

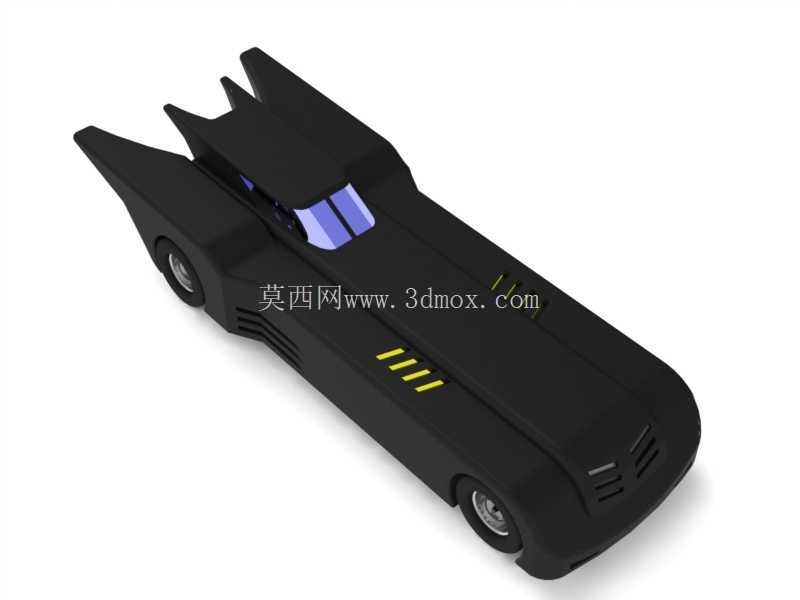

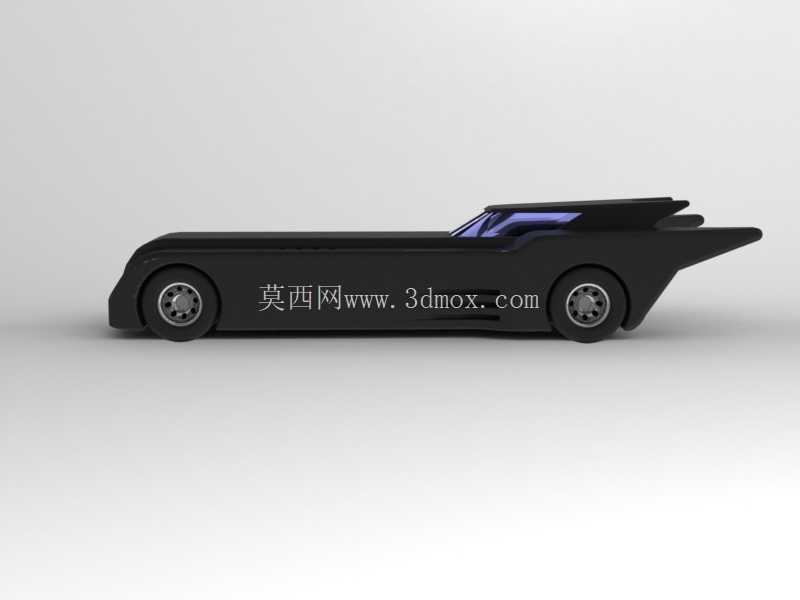

　　这款概念载具的三维结构设计，最初面向动画衍生周边开发与影视道具预演场景搭建需求，在建模阶段就同步兼顾了静态展示、小比例实体复刻、动画关键帧绑定三类实际使用场景的适配要求。从结构设计逻辑来看，整体采用低趴楔形车身布局，整车重心控制在轮距中心线偏后12%的位置，轮距与车身宽度的比例控制在0.68:1，轴距占到整车总长的62%，这种比例设定既还原了动画设定里的贴地飞行视觉感受，也能保证1:24及以下比例的实体打印件不会出现重心过高侧翻的问题。车身外壳做了一体化曲面顺滑处理，所有外露棱边都做了R2以上的圆角过渡，没有尖锐凸起结构，既符合动画里的科幻隐身载具设定，也满足玩具类产品的安全设计规范。车轮部分采用隐藏式轮拱包裹设计，

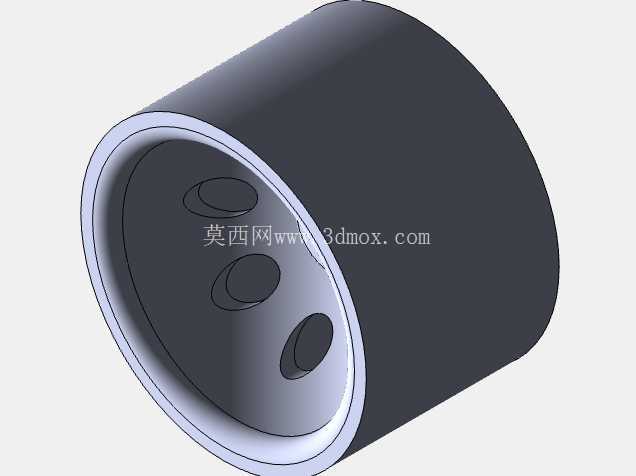

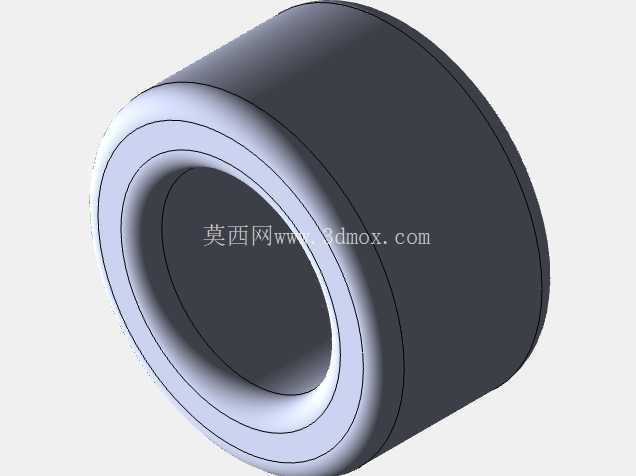

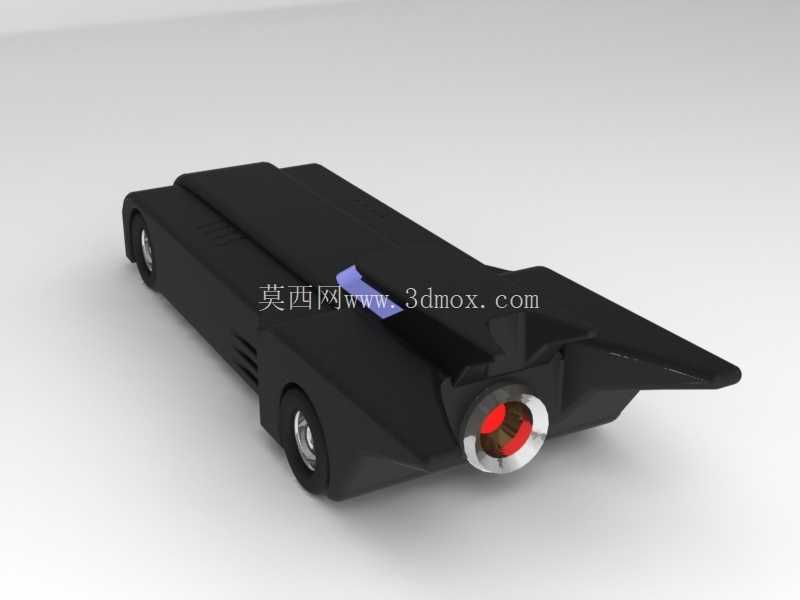

　　轮辋做了简化的六辐镂空结构，轮胎与轮拱的间隙控制在3mm（以1:18比例模型为基准），既保留了足够的滚动行程，也不会因为间隙过大破坏车身侧面的整体流线感。座舱区域采用内嵌式深色透明件设计，透明件与车身外壳的搭接边做了0.8mm的止口结构，装配时可以直接卡入车身预留的安装槽，不需要额外粘接固定，能大幅提升后续实体拼装的效率。车尾部分的一体式尾翼与车身后围做了一体化建模，尾翼的下倾角设定为7度，在小比例模型上既可以强化视觉上的速度感，也不会因为结构过于单薄导致打印件出现断裂问题。车身侧面的装饰凹槽深度控制在0.5mm，既可以通过色差喷涂强化视觉层次，也不会因为凹槽过深导致积漆、脱模困难等生产问题。从安装边界来看，整车底盘采用平整化设计，

　　没有突出的底盘结构件，在做动画场景绑定的时候，可以直接将底盘作为刚体绑定基准面，不需要额外调整碰撞体边界；如果用于静态展示台安装，底盘预留了两个直径2mm的定位孔，孔距为整车长度的三分之一，可以直接配合展示台的定位柱安装，不需要额外打孔固定。在功能适配层面，这款模型的结构拆分完全遵循模块化设计思路，车身外壳、车轮、座舱透明件、底盘四个部分可以完全拆分，既可以单独替换不同配色的外壳做衍生款开发，也可以在底盘位置预留的空间内加装微型动力组件，改装成迷你遥控车模。建模过程中所有曲面都做了G2连续处理，曲面之间的拼接缝隙控制在0.02mm以内，不管是用于渲染出图做动画宣传物料，还是导出STL文件做3D打印实体，都不会出现破面、

　　法线反转等问题。针对动画制作的使用场景，模型的所有可动部件（车轮、尾翼调节结构）都做了独立的组层级划分，绑定的时候可以直接给车轮部件添加旋转约束，不需要重新拆分部件结构，能大幅缩短动画制作的前期准备周期。针对玩具开发的场景，所有部件的壁厚都统一设定为1.2mm（1:18比例基准），加强筋的厚度为壁厚的0.6倍，既可以保证注塑生产时的熔体流动顺畅，也能避免部件出现缩痕、翘曲等成型缺陷。车轮的轮轴安装孔做了0.1mm的间隙配合设计，装配后轮轴可以顺畅转动，不会出现卡滞或者旷量过大的问题。车身表面没有设置多余的外露卡扣结构，所有装配卡扣都隐藏在轮拱内侧与底盘搭接的位置，装配完成后从外部看不到任何装配痕迹，能最大程度还原动画设定里的一体化车身质感。
