交流稳压器铰接式安装固定支座结构

　　该构件属于交流稳压供电设备的配套安装固定部件，主要应用在工业车间配电回路、商用楼宇供电保障系统、户外临时供电站点的交流稳压器单元上，承担稳压器主体与安装基座之间的连接承载、角度适配以及振动缓冲的作用，在设备长期运行过程中，需要抵消供电线路带来的微幅振动、设备自身工作产生的谐振，同时适配安装基面的平面度误差，避免稳压器壳体因硬连接产生应力集中，导致壳体开裂、内部绕组移位等故障。

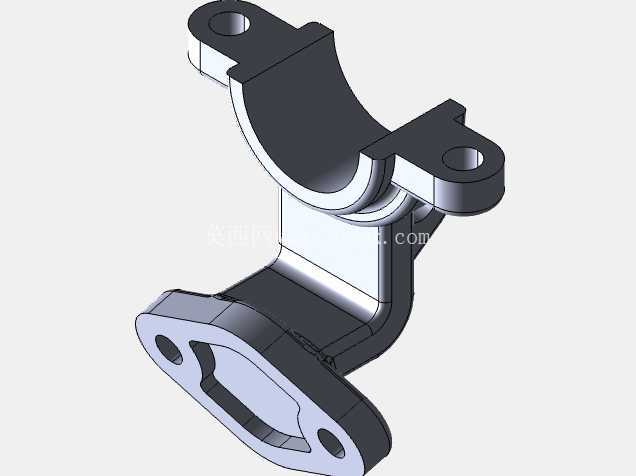

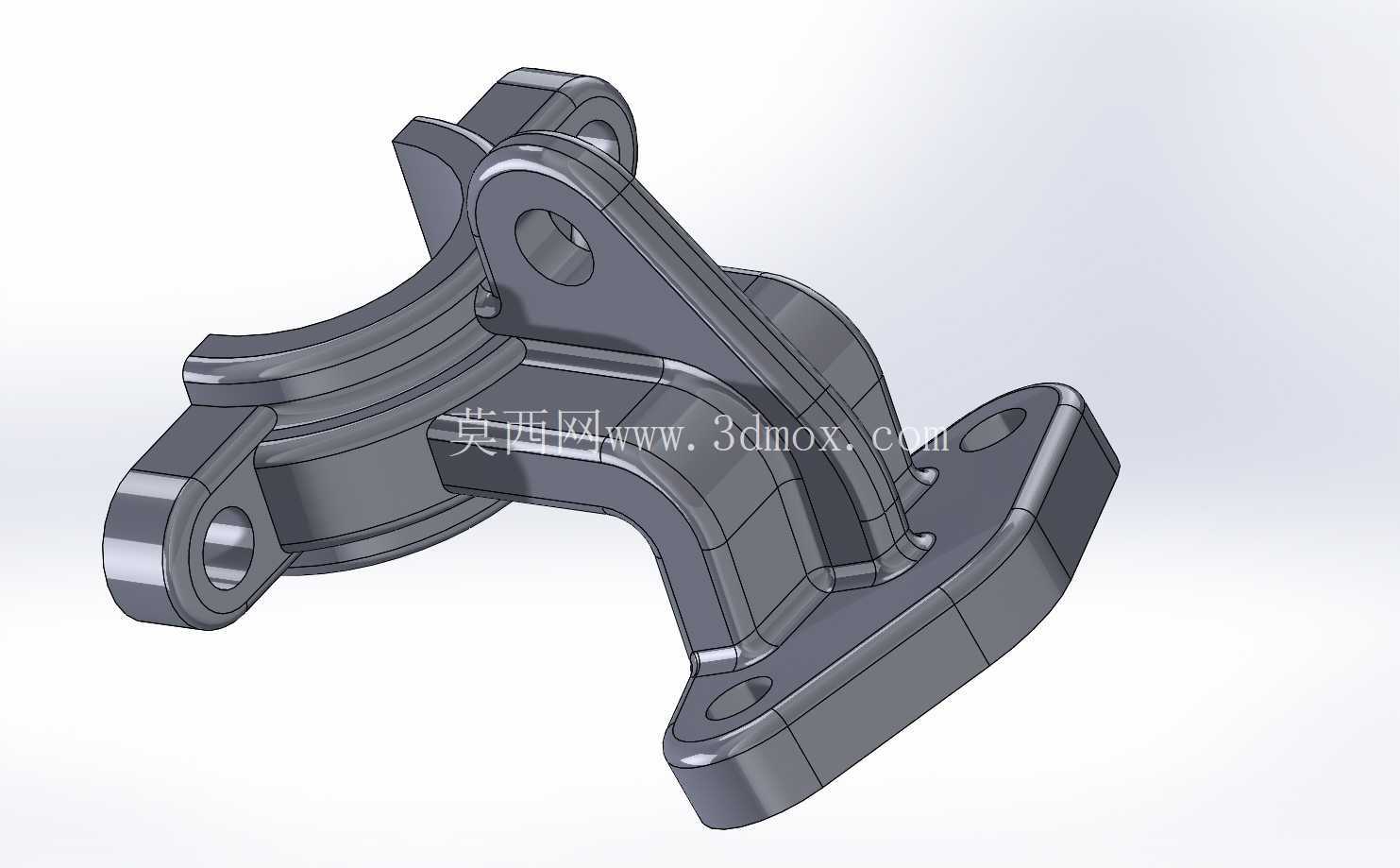

　　从结构设计逻辑来看，该支座采用分体铰接的结构思路，上部的半圆弧抱箍结构用于卡接稳压器的圆柱形壳体接口部位，圆弧内侧预留了多层环形凹槽，一方面可以增加与被连接件表面的接触摩擦力，避免长期使用后出现连接滑移，另一方面凹槽可以嵌入橡胶密封垫，实现连接部位的防尘、防水密封，适配户外安装场景的防护需求。抱箍两侧延伸出带通孔的连接耳，通过紧固件可以实现抱箍的开合锁紧，适配一定直径范围内的圆柱壳体连接，不需要针对单一尺寸的壳体单独开模，提升了构件的通用适配性。

　　下部的安装底座采用异形折弯式承力结构，底座平面上分布三个沉头安装孔，孔位按照三角形稳定排布，安装时沉头结构可以让紧固件头部完全没入底座平面，不会出现凸起干涉安装基面的问题，同时三角形排布的孔位可以在三个方向上限制底座的位移与转动，相比双排四孔的安装结构，在保证连接强度的前提下减少了紧固件的使用数量，降低现场安装的工作量。底座与上部抱箍之间通过弧形过渡的连接臂实现刚性连接，连接臂的截面采用变厚度设计，在靠近抱箍和底座的应力集中区域适当增加壁厚，在中间受力较小的区域做减薄处理，同时在连接臂的转折处设置加强筋结构，在不显著增加构件整体重量的前提下，提升整个支座的抗弯折、抗扭转强度，避免设备吊装或者受到外力冲击时连接臂出现断裂变形。

　　从安装边界尺寸来看，该支座的抱箍开合范围适配直径80-100mm的圆柱壳体接口，底座安装面的总长度控制在160mm以内，宽度控制在90mm以内，安装孔的中心距按照标准配电安装槽钢的孔位间距设计，可以直接固定在标准C型钢安装梁或者预制的混凝土安装基台上，不需要额外加工过渡连接板。构件整体的垂直高度控制在110mm左右，安装后稳压器壳体与安装基面之间预留足够的布线空间，方便供电线路的接入与后期维护操作，同时预留的间隙可以形成自然通风通道，帮助稳压器工作时产生的热量自然散出，避免连接部位热量堆积加速密封垫老化。

　　在实际选型应用过程中，该类支座需要根据稳压器的整体重量核算承载能力，该结构采用铸造成型后做机加工的工艺生产，材料选用常用的铸铝合金，在保证足够结构强度的同时降低自身重量，不会给安装基座带来额外的承重负担，表面做喷塑处理，可以适应潮湿、多粉尘的工业安装环境，避免长期使用出现锈蚀导致连接强度下降。铰接部位的配合间隙控制在0.2mm以内，既可以实现小角度的转动适配安装误差，又不会因为间隙过大导致设备运行时出现晃动，产生额外的工作噪音。在三维建模过程中，需要重点关注圆弧过渡处的曲率连续性，避免出现应力集中的锐角结构，同时所有安装孔的位置需要与配套的紧固件、被连接件做干涉检查，确保实际装配时不会出现孔位错位、紧固件无法安装的问题，对于沉头孔的深度、加强筋的拔模角度都需要按照铸造工艺的要求做参数优化，保证模型可以直接用于后续的模具开模生产，不需要做额外的工艺修改。
