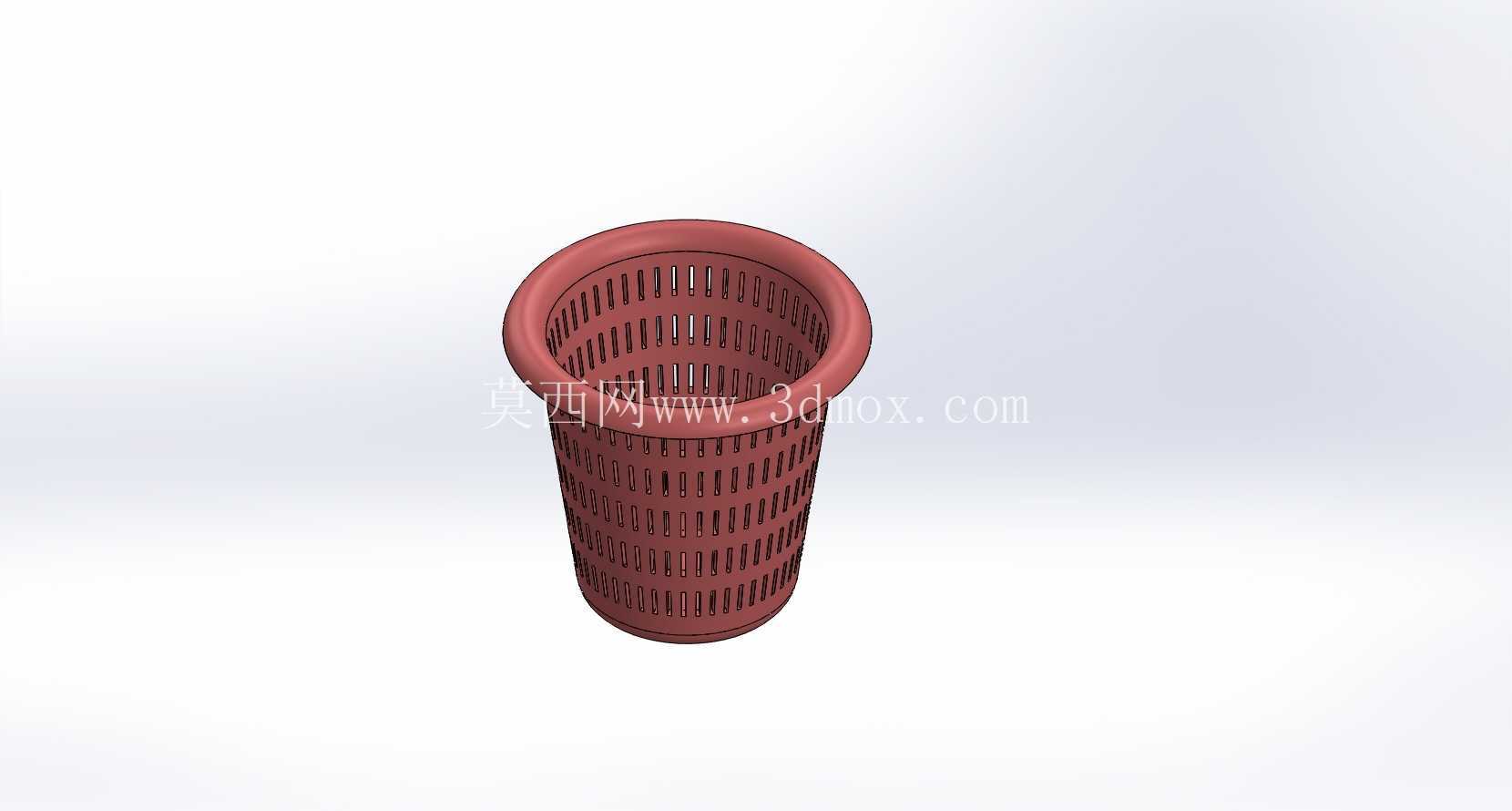

镂空式圆柱形塑料收纳篮结构设计

　　日常生产与办公场景中，这类带均匀镂空的圆柱型塑料篮是工位零散物料收纳、办公区域废纸归集、生产车间小零件临时存放的常用器具，不同于普通无孔实心容器，周身均匀排布的长条镂空孔首先解决了内容物通风透气的需求，存放潮湿物料时不会因为密闭空间积存冷凝水导致物件霉变，归集废纸时也能快速漏出细碎纸屑，避免碎屑在容器底部堆积难以清理。从结构设计角度看，整体采用上宽下窄的微锥度圆柱造型，顶部做了加厚卷边处理，卷边位置的壁厚比篮身主体厚30%左右，这个结构一方面是提升敞口位置的抗形变能力，日常搬运提拿时手部受力集中在卷边位置，加厚结构能避免长期受力导致敞口开裂，另一方面卷边做了圆弧过渡，没有尖锐棱角，搬运过程中不会划伤操作人员手部。

　　篮身的镂空孔采用等距阵列排布，每一圈的孔位沿周向均匀分布，轴向方向相邻两排孔位做了错位处理，这种排布方式不是单纯为了视觉美观，核心是在保证镂空率达到40%以上的前提下，尽可能保留篮身的结构强度，避免直排孔位形成连续的应力集中线，导致篮身受侧向挤压时沿孔列开裂。底部做了封闭平底设计，平底边缘设置了一圈高度3mm的凸起支撑脚，放置在平面上时，篮底和接触面之间留有微小间隙，既可以避免篮底直接和台面长期摩擦造成磨损，也能在台面有少量积水时隔绝液体，防止篮底长期泡在水中加速塑料老化。设计过程中首先确定整体的容量边界，整体高度控制在300mm左右，顶部敞口直径250mm，底部直径200mm，这个尺寸比例既保证了放置时的稳定性，

　　不会因为重心过高出现侧翻，也适配常规办公工位、车间操作台的边角放置空间，不会占用过多操作台面。壁厚选择上，主体篮身壁厚均匀控制在2mm，这个厚度对于常用的PP或PE注塑材料来说，既能保证足够的结构韧性，受轻微撞击不会碎裂，也能避免壁厚过大导致注塑过程中出现缩痕、翘曲等成型缺陷。镂空孔的宽度控制在8mm，长度30mm，孔边缘全部做了R1的圆角过渡，避免孔位尖角位置在注塑时出现应力发白，也防止日常使用时尖锐的孔边勾挂织物、划伤皮肤。卷边位置的过渡圆角做了R5的顺滑处理，和篮身主体的连接位置做了渐变壁厚过渡，不会出现壁厚突变导致的注塑熔接痕问题。实际使用场景中，这类收纳篮除了日常办公收纳废纸，

　　在生产车间可以用来临时存放加工完成的小型塑料零件、标准紧固件，镂空结构能快速沥干零件表面残留的切削液或清洗液；在仓储环节可以用来分拣小型零配件，透过镂空孔能直接看到内部存放的物料种类，不需要反复翻找；在民用场景下也可以作为家用垃圾桶、蔬果沥水篮使用，结构通用性极强。建模过程中优先采用薄壁特征加阵列切除的方式构建主体结构，先绘制整体的旋转轮廓生成基础薄壁实体，再绘制单个镂空孔的草图，通过圆周阵列加轴向线性阵列完成所有孔位的切除，最后对所有锐边进行倒圆角处理，这种建模方式后续修改尺寸参数时效率极高，只需要调整基础旋转轮廓的尺寸、阵列的间距和数量，就能快速衍生出不同容量、不同镂空密度的系列化产品，不需要重新构建整体特征。需要注意的是，阵列孔位时要控制孔与孔之间的连接筋宽度不小于5mm，过窄的连接筋会导致注塑时填充困难，也会大幅降低篮身的抗挤压能力，实际测试中，连接筋宽度保持在5mm以上时，成年人单手握持篮身施加正常握力，篮身形变量不超过5mm，松开后能快速回弹恢复原状，不会出现永久变形。底部的支撑脚沿周向均匀分布6处，比整圈凸起的结构更节省材料，同时能保证放置时的平面度，不会因为底部微小变形导致放置不稳出现晃动。整体结构没有多余的复杂特征，全部采用规则的几何特征构建，完全适配常规注塑模具的开模逻辑，不需要设计复杂的抽芯结构，模具加工成本低，成型周期短，适合大批量规模化生产。
