带异形内槽结构的外啮合齿盘零件

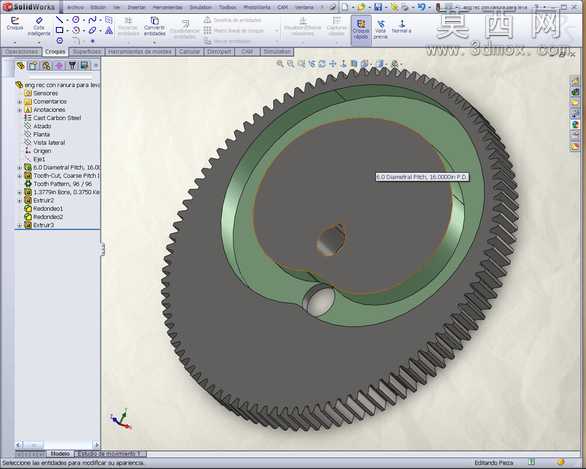

本作品为一款带异形内槽结构的外啮合齿盘传动零件，采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械传动零件的设计规范，从齿形轮廓绘制到内部结构搭建均保持尺寸精度与结构合理性。建模初始阶段先完成齿盘的基准平面与中心轴线定位，基于渐开线齿形生成逻辑绘制外齿圈的单个齿廓，通过圆周阵列命令完成整圈外齿的排布，保证每个轮齿的齿距、齿厚、齿高参数统一，满足外啮合传动的啮合精度要求。齿盘主体采用盘式结构设计，外齿圈与内部盘体做一体化建模处理，避免装配结构带来的传动间隙问题。内部结构设计上，在盘体靠近中心的位置设置了异形偏心环槽结构，环槽边缘做平滑过渡处理，既保证结构强度，又满足特定机构的运动让位需求；盘体上分别设置了圆形定位通孔与异形定位卡槽，用于齿盘与传动轴、联动部件的装配定位，保证动力传递过程中不会出现相对滑移。材质配置上，主体结构赋予合金钢材质，通过调整材质的粗糙度、金属反射参数，还原钢制传动零件的真实质感，齿面与槽壁分别设置不同的表面粗糙度表现，区分加工面与非加工面的视觉差异。渲染阶段采用工作室柔和光源，多角度打光凸显轮齿的轮廓细节与内部槽体的结构层次，通过半透明剖视预览可清晰展示内部槽道的走向与壁厚分布，方便设计人员校验结构的干涉情况与强度冗余。设计过程中针对齿根位置做了圆角过渡处理，降低应力集中风险，内部异形槽的壁厚经过均匀化处理，避免加工过程中出现变形问题，整体结构兼顾传动功能需求与特定机构的联动让位需求，可直接用于传动机构的虚拟装配验证、运动仿真分析，也可作为同类齿盘零件设计的参考模板，适配碎纸机等需要定比传动与间歇联动的设备传动场景。
