可伸缩履带式挖掘机行走底盘结构

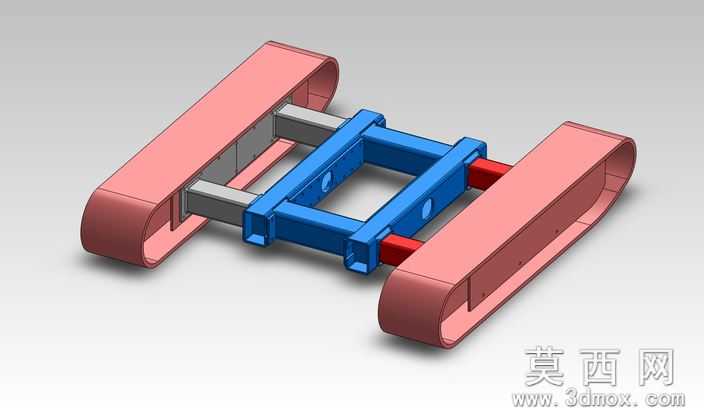

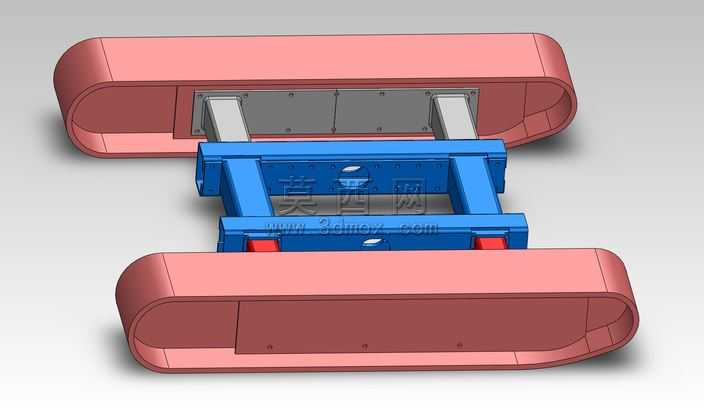

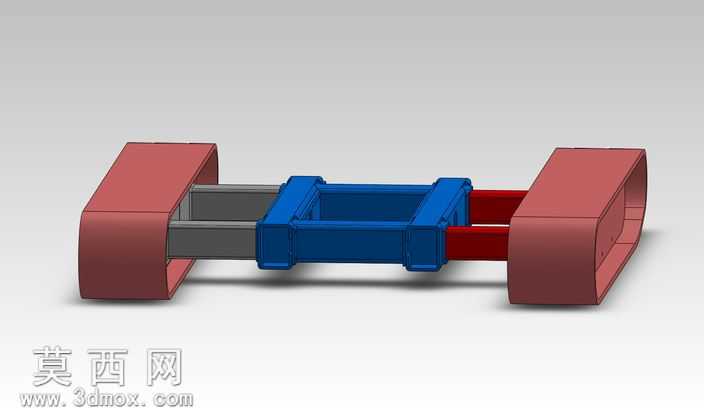

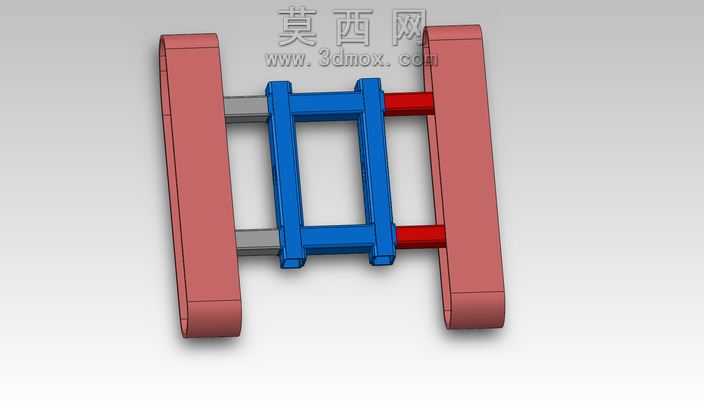

本作品为可伸缩调节宽度的履带式挖掘机行走底盘三维建模成果，建模阶段采用参数化设计思路完成各部件的尺寸关联，确保伸缩行程、履带张紧度、机架承重强度的参数匹配符合工程机械设计规范。建模过程中首先完成双侧履带总成的构建，对履带板、驱动轮、导向轮、承重轮以及履带架的装配关系做了完整还原，履带部分采用柔性装配约束模拟真实履带的环绕运动状态，避免刚性建模带来的结构干涉问题。中部连接机架采用箱型梁结构设计，蓝色主体框架搭配横向伸缩导杆，红色的伸缩驱动连接段做了单独的结构细化，可实现左右履带架的横向间距调节，满足狭窄空间通行时缩窄宽度、作业时展开宽度提升整机稳定性的双重需求。材质渲染阶段针对不同部件做了区分设置，履带部分采用哑光红棕金属材质模拟钢制履带的磨砂质感，表面添加轻微的使用磨损纹理提升真实感，中部主框架采用亮蓝色工程金属漆材质，伸缩导杆采用银灰色哑光钢材材质，各部件的材质粗糙度、反光度参数均参照真实工程机械的表面处理效果调整，渲染输出的效果图清晰展现了各部件的装配层次与结构细节。设计过程中重点考量了伸缩机构的导向精度与承重能力，导杆与框架的配合间隙做了合理预留，同时对底盘的重心分布做了模拟验证，确保伸缩至最大宽度时整机的抗倾覆稳定性满足小型挖掘机的作业要求，缩窄至最小宽度时可顺利通过常规门洞等狭窄通行区域。整个模型的结构装配逻辑完整，各部件无干涉问题，既完整还原了可伸缩履带底盘的机械结构原理，也通过材质与渲染设置直观呈现了产品的外观效果，可用于工程机械结构教学、小型挖掘机底盘方案验证等场景。
