雷诺品牌汽车标识立体结构设计

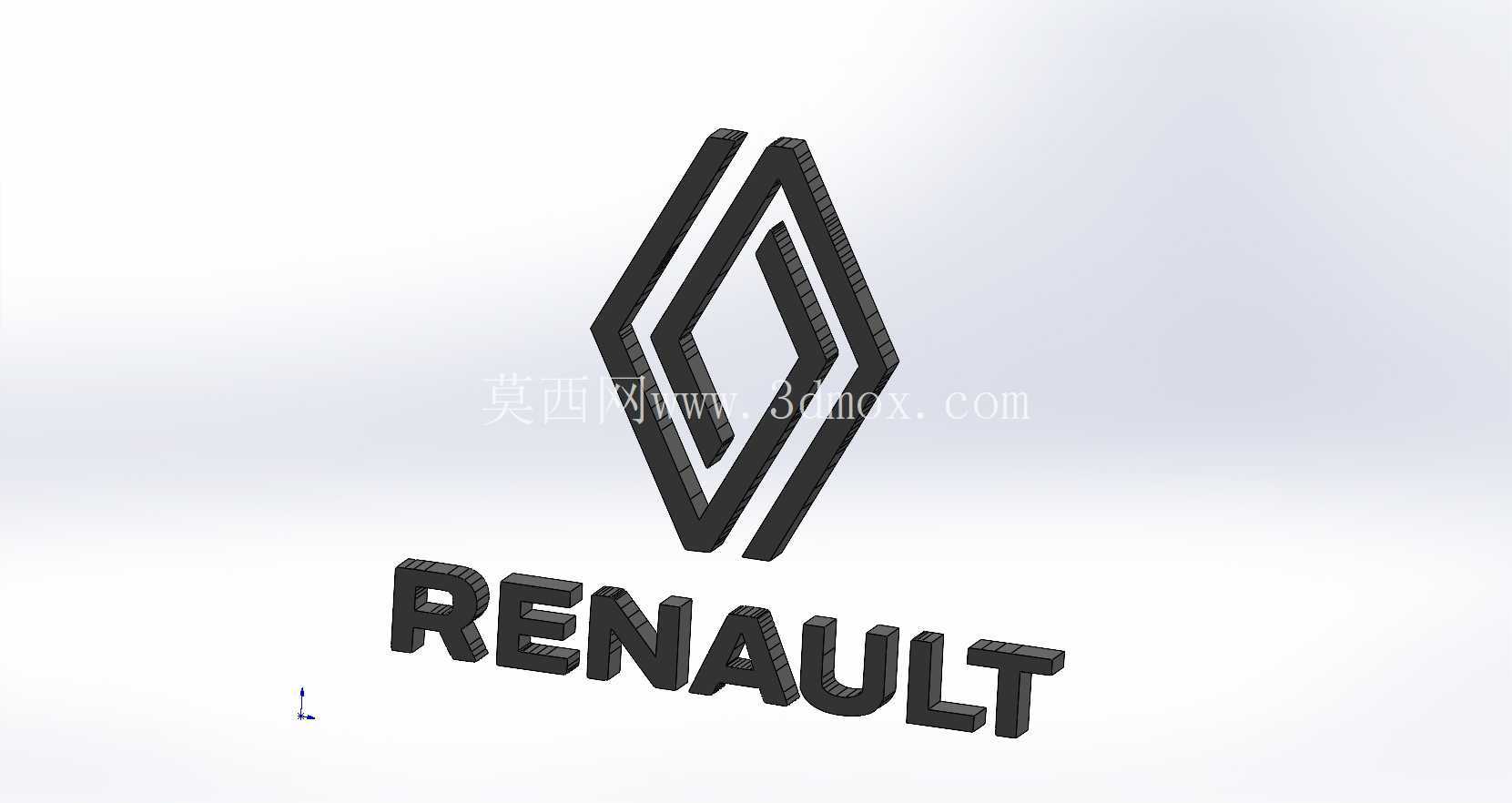

　　在汽车品牌视觉落地的工程环节，立体车标作为车辆前脸、尾门、轮毂盖等位置的核心视觉部件，其三维结构设计直接关系到安装适配性、视觉辨识度与长期使用可靠性。本次呈现的雷诺品牌标识立体结构，完全遵循品牌官方视觉规范进行三维重构，核心菱形徽标采用双层嵌套的棱线造型，边缘做了等宽的倒角处理，避免锐边在装配、使用过程中出现磕碰掉漆、划伤人员的问题，下方配套的RENAULT立体字组，每个字母的字重、字距严格匹配品牌VI规范，字母的凸起高度与菱形徽标的厚度保持统一的视觉比例，确保不同观察距离下的视觉协调性。

　　从实际应用场景来看，这类立体车标通常会被安装在乘用车的前进气格栅中央、尾门品牌标识位、方向盘中央装饰盖以及轮毂中心盖位置，不同安装位的结构设计会做对应适配：安装在格栅位置的版本，背部会预留定位柱与卡扣安装位，定位柱的直径、间距完全匹配对应车型格栅的预留安装孔位，安装后标识与格栅表面的间隙控制在1mm以内，避免行车过程中出现震动异响；安装在尾门的版本则会预留背胶粘贴的平整基面，同时在边角位置预留定位销孔，方便装配时快速对位，避免贴歪影响视觉效果；方向盘位置的标识因为要配合安全气囊盖板的曲面，背部会做随形的弧度处理，确保安装后与盖板表面完全贴合，没有突兀的台阶。

　　设计过程中首先对品牌平面标识做了矢量轮廓的提取，将平面的菱形线条做等距偏移生成双层嵌套的轮廓线，再通过拉伸生成基础实体，之后对所有外露棱边做R0.5mm的圆角过渡，模拟实际金属车标的抛光倒角效果，避免三维模型出现尖锐的棱边导致渲染时出现生硬的反光。下方的字母部分，每个字母的壁厚做了均匀化处理，整体厚度控制在3mm，既保证立体视觉效果，也不会因为厚度过大导致安装后突出过多，影响整车外观的协调性。标识的整体外轮廓尺寸按照主流家用车的常用车标规格设定，菱形徽标的外接圆直径控制在120mm，下方字组的总长度控制在180mm，整体高度控制在80mm，这个尺寸区间既能够保证车头位置的视觉辨识度，也不会因为尺寸过大遮挡进气格栅的有效通风面积。

　　从安装边界来看，标识背部的安装结构全部隐藏在标识正面投影的轮廓范围内，不会超出徽标的外边缘，避免在车身表面留下多余的安装痕迹；所有安装位的加强筋厚度控制在1.5mm，既保证结构强度，也不会因为筋位过厚导致表面出现缩痕，影响外观面的光洁度。针对不同的生产工艺，这个三维结构也做了对应的工艺适配：如果采用ABS注塑加表面镀铬的工艺，模型的拔模斜度统一设置为1.5度，所有外观面没有倒扣结构，能够直接通过前后模脱模实现批量生产，不需要额外做滑块结构，能够有效降低模具开发成本；如果采用金属压铸的工艺，模型的壁厚均匀性控制在±0.2mm以内，避免压铸过程中出现壁厚不均导致的气孔、缩松等缺陷，提升成品率。

　　在视觉效果的还原上，徽标的双层菱形结构做了0.8mm的高度差，内层菱形比外层菱形略微凸起，形成层次分明的视觉效果，在光线照射下能够形成自然的光影分界，强化品牌标识的记忆点。字母部分的边角同样做了微小的圆角处理，和菱形徽标的倒角风格保持统一，不会出现部分元素锐边、部分元素圆角的风格割裂问题。考虑到户外使用的场景，标识的外表面没有设计易积水的凹槽结构，所有拼接位置都做了顺滑的过渡，避免雨天积水残留导致的水垢堆积，减少后期清洁维护的难度。

　　对于三维建模从业者而言，这类品牌标识的建模重点不在于复杂的曲面结构，而在于对细节比例的精准把控，每一处倒角的大小、每一个元素的相对位置、整体的厚度比例，都需要严格匹配品牌的视觉规范，同时兼顾实际生产装配的工艺要求，不能只追求视觉效果而忽略结构合理性。比如很多新手在做这类标识建模时，容易把字母的厚度做的和徽标厚度不一致，或者棱边的倒角大小不统一，导致最终渲染或者生产出来的产品看起来不协调，甚至无法顺利安装到对应位置。这个模型在构建过程中全程采用参数化建模方式，所有的尺寸参数都可以根据不同车型的安装需求做快速调整，比如需要做小尺寸的轮毂盖版本时，只需要整体缩放模型，同时同步调整倒角大小、壁厚参数，就能快速生成适配不同安装位置的版本，不需要重新构建模型，能够大幅提升同系列标识的设计效率。
