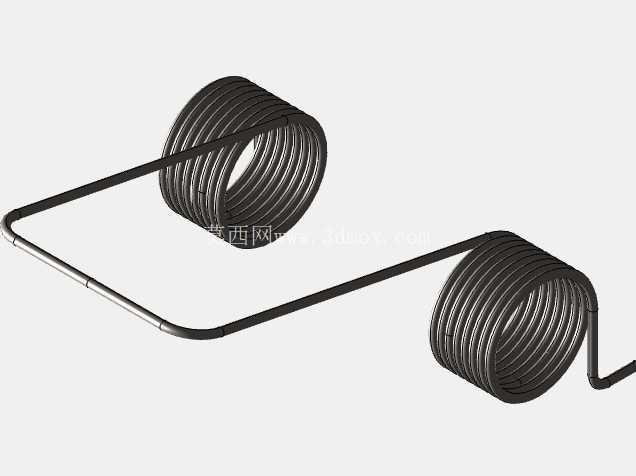

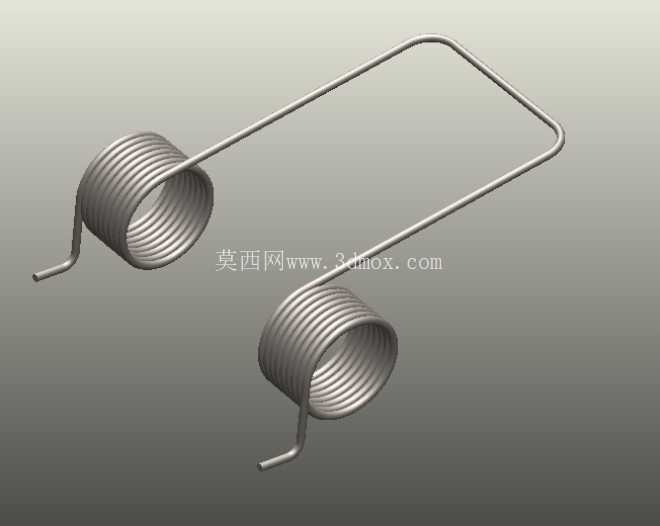

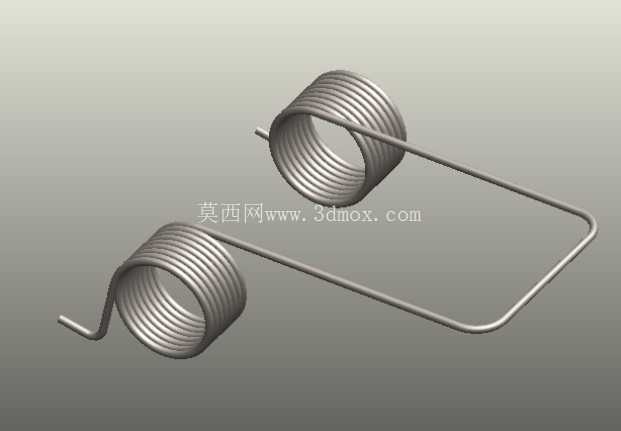

双圈扭杆式异形复位弹簧结构设计

　　做了快十二年结构设计，经手的弹性元件少说也有上百种，这类双圈异形扭簧最容易在前期选型时踩坑——很多新手只看线径和圈数，忽略了安装边界的空间干涉，最后打样回来要么装不上，要么工作行程里扭矩衰减超差。先从实际应用场景说，这类弹簧大多用在需要双向同步复位的开合机构里，比如低压电器的触点分合闸结构、小型机柜的翻盖复位组件、部分交流稳压设备里的调压触头回位结构，不像普通单扭簧只给单侧提供回弹力，它的两个螺旋圈分别对应两个受力端，中间的连接直杆段做力的传导，能保证两个工作端的复位动作同步性偏差控制在极小范围内，不会出现单侧卡滞、两边复位行程不一致的问题。

　　从功能特性上拆解，这个弹簧的两个螺旋工作圈采用同规格簧丝绕制，圈数一致，绕向相反，这样在两端受力扭转时，两个圈的弹性形变方向匹配，不会出现内部应力互相抵消的情况。簧丝的弯折处都做了圆弧过渡，没有直角折弯的应力集中点，这一点在高频往复动作的工况里尤其重要——之前做过一款户外断路器的复位簧，就是因为折弯处留了直角刀痕，不到三万次动作就出现了疲劳断裂，后来把所有折弯R角调整到不小于1.5倍线径，寿命直接提升到十二万次以上。两端伸出的直杆段是安装受力位，长度刚好能卡进对应安装座的卡槽里，不需要额外做挂环或者挂钩，减少了二次加工带来的簧丝强度损伤，也避免了挂钩处容易脱出的问题。

　　说回设计思路，当初画这个模型的时候，首先是根据安装空间的限制确定了整体的外轮廓尺寸：整体长度方向的边界不能超过38.6mm，宽度方向控制在34.5mm以内，螺旋圈的外径做到10.7mm，这个尺寸刚好能放进预先留好的两个安装沉孔里，沉孔的内径比螺旋圈外径大0.3mm，既能给弹簧扭转时的径向形变留够余量，又不会因为间隙太大出现弹簧工作时晃动偏移的问题。中间的连接直杆段没有做多余的弯折，保持平直状态，一方面是减少簧丝的弯折点，降低应力集中的风险，另一方面平直的杆段在工作时不会和周边的结构件发生刮擦——之前有个类似结构的弹簧，就是中间杆段多做了一个小弯折，装配后和旁边的塑料支架干涉，动作几次就把支架磨出了碎屑，卡进触点里造成了接触不良。

　　安装边界的考量要比外形尺寸更细，两个螺旋圈的中心距是固定的，对应安装座上两个定位孔的中心距公差要控制在±0.1mm以内，要是中心距偏差太大，弹簧装上去就会有预加的内应力，没开始工作就已经处于形变状态，实际可用的工作行程会缩短，扭矩也会偏离设计值。两端伸出的直杆段的角度是按照安装位的初始位置定的，自由状态下两个直杆的夹角刚好对应机构的全开位置，当机构压合到工作位置时，弹簧的扭转角度在许用形变范围内，不会超过簧丝的弹性极限，保证长期使用不会出现塑性变形。另外簧丝的表面没有做额外的镀层处理，要是用在潮湿或者有腐蚀的工况里，可以根据需求做镀锌或者钝化处理，但要注意镀层厚度不能超过0.02mm，不然会影响螺旋圈之间的间隙，导致扭转时圈与圈之间摩擦卡滞，影响回弹力的输出稳定性。

　　很多人做弹簧设计的时候习惯直接调用标准件库，但实际项目里标准扭簧很难刚好匹配安装空间和扭矩要求，这种异形双圈扭簧的建模过程里，要特别注意螺旋扫描的路径和两端直杆段的相切过渡，不能出现衔接处的棱边，不然导出工程图的时候折弯系数计算会出错，打样回来的簧丝展开长度不对，直接导致成品的扭矩不符合要求。另外在做装配验证的时候，要模拟整个工作行程里弹簧的形变状态，检查各个位置是否和周边零件有干涉，尤其是螺旋圈靠近安装座侧壁的位置，要留够至少0.5mm的间隙，避免工作时弹簧摩擦侧壁产生异响或者磨损碎屑。
