FSAE赛车用NACA6412低速翼型结构

　　在大学生方程式赛车的空气动力学套件开发流程中，翼型的选型与截面设计直接决定了整车下压力输出、气动阻力水平以及高速过弯时的抓地极限，NACA6412翼型作为低速工况下气动效率表现均衡的经典翼型，常被应用于赛车前翼主翼片、尾翼主翼面等核心气动部件的截面设计中。这款翼型的设计思路围绕低速流动下的附面层控制展开，最大厚度位置位于弦长40%处，相对厚度12%，最大弯度位置靠后，能够在小攻角范围内维持较高的升阻比，同时避免过早出现气流分离，适配FSAE赛事中赛车最高时速不超过140km/h、常用攻角区间在-2°到8°之间的实际工况。

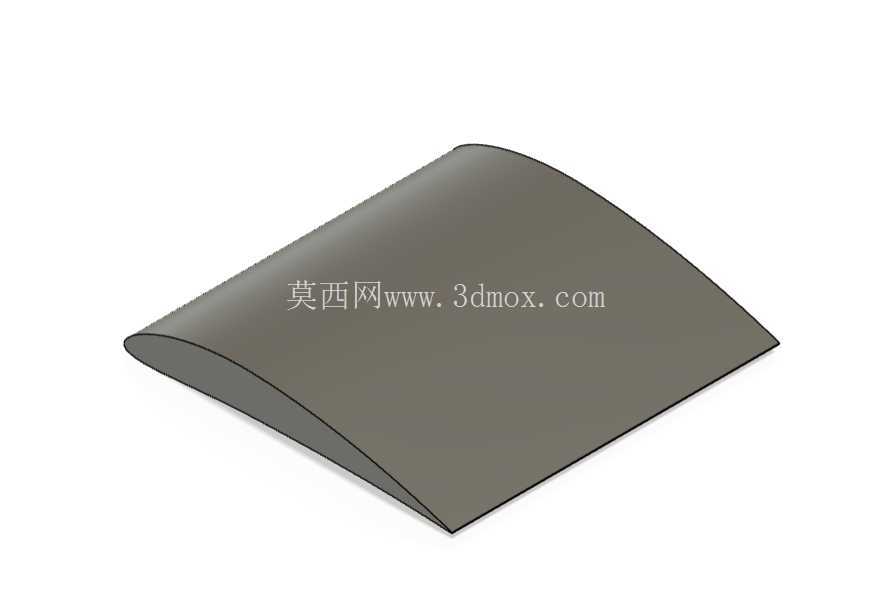

　　从实际应用场景来看，该翼型截面不仅可用于FSAE赛车的空气动力学套件开发，也可作为低速无人机机翼、小型风力发电机叶片的基础截面参考，其压力分布特性能够保证在低雷诺数流动下，翼面上下压差稳定，不会因为气流扰动出现升力骤降的问题。在结构设计层面，该翼型的截面轮廓严格遵循NACA四位翼型的坐标生成规则，弦长设定为200mm，对应实际赛车翼片的常用弦长尺寸，能够直接匹配200mm跨度的翼段结构设计需求，安装边界上预留了翼片与端板、翼片与支架的连接平面，在翼型最大厚度位置设计了平直的安装基准面，方便后续通过螺栓或者粘接方式完成翼段与支撑结构的装配，不需要额外对翼面进行二次加工来适配安装位。

　　在气动特性的设计考量上，这款翼型的前缘半径适中，既不会因为前缘过尖导致小攻角下阻力激增，也不会因为前缘过钝造成大攻角下附面层提前转捩，翼型后缘采用尖锐收边设计，能够保证上下翼面的气流在后缘处顺畅汇合，减少尾涡的产生，降低诱导阻力。针对FSAE赛车经常需要在急弯、急加速、急减速工况下行驶的特点，该翼型的失速攻角约为12°，相比同厚度的对称翼型拥有更宽的高效工作区间，当赛车出现侧滑、车身俯仰角度变化时，翼面依然能够维持稳定的下压力输出，不会因为瞬时攻角变化出现气动抓地力的大幅波动。

　　从结构集成的角度出发，该翼型截面的内部空间布局也做了适配性考量，12%的相对厚度在200mm弦长下对应最大厚度24mm，足够在翼型内部布置碳纤维铺层的夹芯结构，也可以预留走线空间，方便安装翼面的压力传感器、攻角传感器等测试元件，不需要额外破坏翼面的气动外形。在跨距200mm的翼段设计中，翼型的截面沿展向保持一致，属于直翼段设计，能够降低加工难度，无论是采用碳纤维模压成型、3D打印加工还是木质铣削加工，都能够快速完成样件制作，适配赛事开发周期短、迭代速度快的特点。

　　在实际的工程应用中，使用该翼型设计赛车气动套件时，需要注意翼片与地面的间隙控制，当前翼主翼采用该翼型时，翼片下表面与地面的距离不宜小于50mm，避免地面效应过强导致翼片受力波动过大，同时要匹配对应的襟翼角度，主翼与襟翼的缝隙宽度控制在3-5mm之间，能够引导主翼下表面的高速气流吹除襟翼上表面的附面层，进一步提升整体的升力系数。尾翼使用该翼型作为主翼面时，需要搭配对应的端板结构，端板高度建议不小于翼弦长度的1.2倍，能够有效抑制翼尖涡的扩散，提升尾翼的气动效率，同时翼片的安装支架需要避开翼面的高压区，尽量布置在翼型的最大厚度位置，减少支架对翼面气流的干扰。

　　这款翼型的截面坐标点分布均匀，在三维建模过程中能够通过坐标点直接拟合出光滑的翼面曲线，不需要额外进行曲线光顺处理，生成的曲面曲率连续，能够直接导入CFD仿真软件进行流场分析，也可以直接导入CAM软件生成加工刀路，减少建模过程中的重复工作量。针对不同的应用场景，该翼型还可以通过调整弦长、改变展向的扭转角度来适配不同的安装需求，比如应用在无人机机翼上时，可以将翼根处弦长加大、翼尖处弦长缩小，同时设置2°-3°的外洗角，进一步提升机翼的失速特性；应用在小型风力发电机叶片上时，可以沿展向调整翼型的安装攻角，匹配不同半径处的线速度，提升叶片的风能捕获效率。
